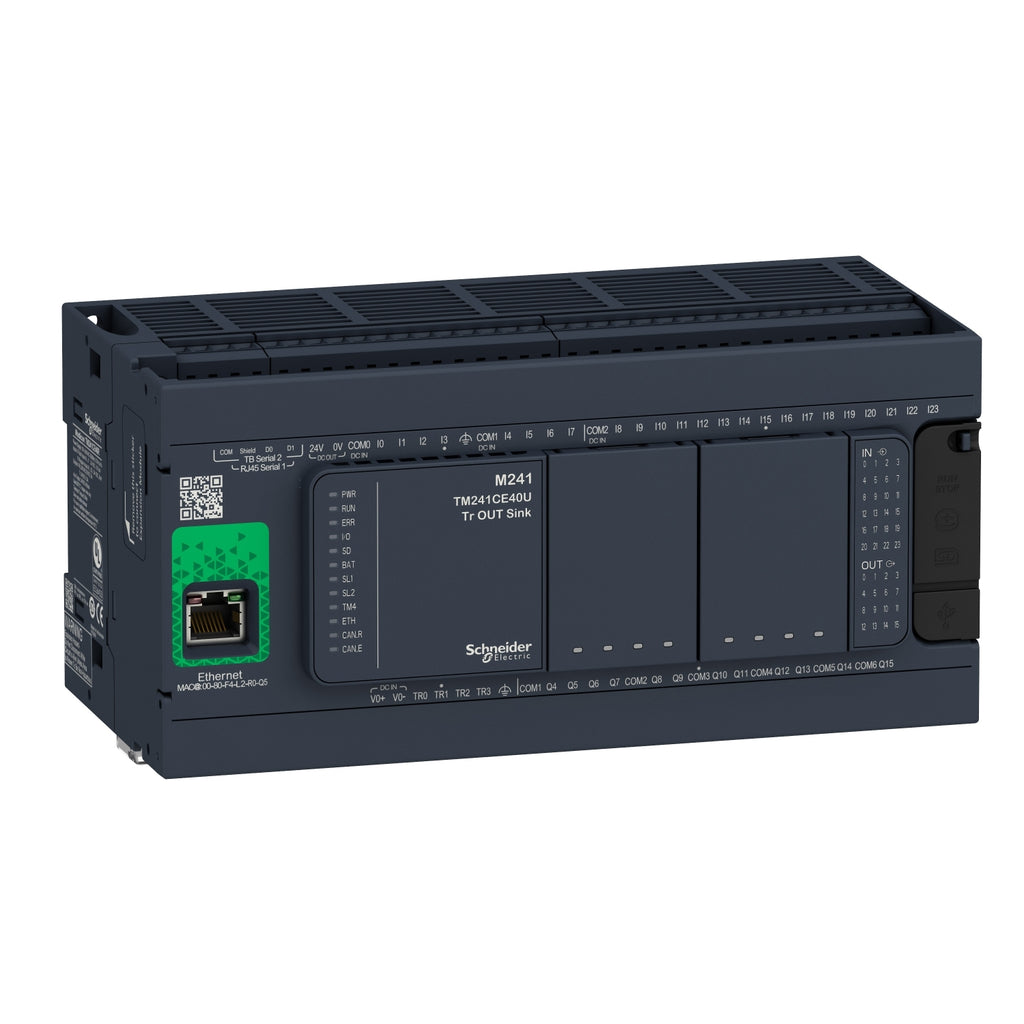

Controlador Lógico Modicon M241 - 110-240VAC - E/S40 - Ethernet + 2 Serie - TM241CE40R - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Características y Beneficios de la línea Modicon M241

Los controladores lógicos M241 se han diseñados para máquinas modulares de alto rendimiento ya que incorporan funciones de control de movimiento y velocidad.

Disponen de un puerto Ethernet integrado que ofrece servicios de FTP y servidor web, lo que significa que se pueden integrar fácilmente en arquitecturas de sistemas de control para la supervisión remota y el mantenimiento de maquinaria mediante aplicaciones para smartphone, tablets y PC.

Cartuchos de expansión TMC4

  • TMC4AI2 - 2E analógicas (12 bits) - 0...10V, 0...20mA, 4...20mA
  • TMC4AQ2 - 2S analógicas (16 bits) - 0...10V, 0...20mA, 4...20mA
  • TMC4TI2 2E temperatura (14 bits) - PT100/PT1000/Ni100/Ni1000

Módulos de comunicación

Accesorios

Especificaciones

Principal

  • Gama de producto : Modicon M241
  • Tipo de producto : Controlador Lógico
  • Tensión de alimentación nominal [Us] : 100...240 VAC
  • Número de entradas discretas : 24 ,  8 entradas rápidas acorde a IEC 61131-2 tipo 1
  • Tipo de salida digital :
    • Relé
      Transistor

  • Número de salidas discretas : 16
    • 12 reles
      4 transistores, 4 salidas rápidas
  • Tensión de salida :
    • 5...125 VDC para salida del relé
      5...250 VAC para salida del relé
      24 VDC para salida transistor
  • Montado en la pared del conducto :
    • 2 A para salida del relé - Q4...Q9
      0.1 A para salida rápida (modo PTO) - TR0...TR3
      0.5 A para salida transistor - TR0...TR3

    Complementario

    • Número de E/S digitales : 40
    • Numero de E/S del módulo de expansión :
      • 7 (local)
        14 (remote)
    • Límites tensión alimentación : 85…264 V
    • Frecuencia de red : 50/60 Hz
    • Entrada lógica : Sink or source
    • Tensión de entrada digital : 24 V
    • Tipo de voltaje entrada discreto : DC
    • Estado de tensión 1 garantizado : > = 15 V para entrada
    • Estado de tensión 0 garantizado : <= 5 V para entrada
    • Corriente de entrada discreta : 5 mA para entrada
    • Tapa de conexiones trasero : 4.7 kOhm para entrada
    • Tiempo respuesta : 50 µs encendido, I0 ... I13 terminales para entrada
    • Tiempo filtro configurable : 1 µs para entrada rápida
    • Lógica de salida discreta : Lógica positiva (fuente)
    • Límites de tensión de salida :
      • 125 VDC salida del relé
        30 VDC salida transistor
        277 VAC salida del relé
    • Frecuencia de salida máxima :
      • 1 kHz para salida transistor
        20 kHz para salida rápida (modo PWM)
        100 kHz para salida rápida (modo PLS)
    • Precisión :
      • +/- 0.1% a 0.02… 0.1 kHz para salida rápida
        +/- 1% a 0,1… 1 kHz para salida rápida
    • Tipo de protección :
      • Protección contra cortocircuitos para salida transistor
        Protección contra cortocircuito y sobrecarga con rearme automático para Salida transistor
        Protección de polaridad inversa para salida transistor
        Sin protección para salida del relé
    • Tiempo de rearme :
      • 10 ms rearme automático salida
        12 s rearme automático salida rápida
    • Capacidad de memoria :
      • 8 MB para programa
        64 MB para la memoria RAM del sistema
    • Orejas terminales de anillo : Memoria flash incorporada de 128 MB para realizar copias de seguridad de los programas del usuario
    • Mantenido Ti24 : <= Tarjeta SD de 16 GB (opcional)
    • Tipo de batería : BR2032 litio no recargable, duración de la batería: 4 año (s)
    • Tiempo de respaldo : 2 años a 25 ° C
    • Tiempo de ejecución para 1 Kinstrucción :
      • 0,3 ms para eventos y tareas periódicas
        0.7 ms para otra instrucción

    • Estructura de aplicación :
      • 8 tareas de eventos externos
        3 tareas maestras cíclicas + 1 tarea libre
        8 tareas de eventos
        4 tareas maestras cíclicas
    • Reloj en tiempo real : Sí
    • Deriv. reloj : <= 60 s / mes en 25 ° C
    • Funciones de posicionamiento : PTO 4 canal(es) 100 kHz)
    • Número de entrada de contaje :
      • 4 entrada rápida (modo HSC) en 200 kHz
        14 entrada estándar en 1 kHz
    • Tipo de señal de control :
      • A/B en 100 kHz para entrada rápida (modo HSC)
        Impulso/dirección en 200 kHz para entrada rápida (modo HSC)
        Monofásico en 200 kHz para entrada rápida (modo HSC)
    • Tipo de conexión integrada :
      • Enlace serie sin aislar serie 1 con conector RJ45 y L / R = interfaz RS232 / RS485
        Enlace serie sin aislar serie 2 con terminal de tornillos extraíble conector y L / R = interfaz RS485
        Puerto USB con conector mini B USB 2.0
        Ethernet con capacidad de sujeción: conector RJ45
    • Suministro : Serie 1)fuente de alimentación de enlace serie, 5 V, <200 mA
    • Velocidad de transmisión :
      • 1,2 ... 115,2 kbit / s (115,2 kbit / s por defecto) para una longitud de bus de 15 m para RS485
        1,2 ... 115,2 kbit / s (115,2 kbit / s por defecto) para una longitud de bus de 3 m para RS232
        480 Mbit / s para bus de 3 m de longitud para USB
        10/100 Mbit / s para Ethernet
    • Protocolo de puerto de comunicaciones : Enlace serie sin aislar, Modbus protocolo maestro/esclavo
    • Puerto Ethernet : 10BASE-T/100BASE-TX - 1 cable cobre
    • Servicios ethernet :
      • FDR
        Servidor DHCP a través del módulo de red de conmutador Ethernet TM4
        Puerto Ethernet integrado Cliente DHCP
      • Notificaciones por SMS
        Actualización de firmware
        Cliente / servidor SNMP
        Programación
      • NGVL
        Supervisión
        Acceso IEC VAR
        Cliente / servidor FTP
        Descargando
        Cliente SQL
        Escáner de E / S del cliente Modbus TCP
        Puerto Ethernet integrado del escáner de E / S del originador de Ethernet / IP
        Destino Ethernet / IP, servidor Modbus TCP y esclavo Modbus TCP
        Envíe y reciba correo electrónico del controlador basado en la biblioteca TCP / UDP
        Servidor web (sistema WebVisu y XWeb)
        Servidor OPC UA
        Cliente DNS
    • Señalizaciones en local :
      • 1 LED (verde) para PWR
        1 LED (verde) para RUN
        Error de módulo (ERR) 1 LED - (rojo)
        1 LED (rojo) para error de E / S (E / S)
        1 LED (verde) para acceder a la tarjeta SD (SD)
        1 LED (rojo) para BAT
        1 LED (verde) para SL1
        SL2, 1 LED - (verde)
        1 LED (rojo) para fallo de bus en TM4 (TM4)
        1 LED por canal (verde) para estado de E / S
        Actividad de puerto Ethernet, 1 LED - (verde)
    • Conexiones - terminales :
      • Bornero de tornillo extraíble para entradas y salidas : paso 5,08 mm
        Bornero de tornillo extraíble para conexión de la fuente de alimentación de 24 VDC : paso 5,08 mm
    • Distancia máxima de cable entre dispositivos :
      • Cable apantallado : <50 m para entrada
        Cable apantallado : <10 m para entrada rápida
        Cable no apantallado : <50 m para salida
        Cable apantallado : <3 m para salida rápida
    • Aislamiento :
      • Entre alimentación y lógica interna a 500 VAC
        Sin aislamiento entre suministro y tierra
    • Marcado : CE
    • Fuente de alimentación de detector : 24 VDC en 400 mA suministrado por el controlador
    • Resistencia a sobretensiones :
      • 2 kV líneas de potencia (AC) modo común acorde a EN / IEC 61000-4-5
        2 kV salida relé modo común acorde a EN / IEC 61000-4-5
        Modo común de cable blindado de 1 kV acorde a EN / IEC 61000-4-5
        1 kV líneas de potencia (AC) modo diferencial acorde a EN / IEC 61000-4-5
        1 kV salida relé modo diferencial acorde a EN / IEC 61000-4-5
        Modo común de entrada de 1 kV acorde a EN / IEC 61000-4-5
        Modo común de salida de transistor de 1 kV acorde a EN / IEC 61000-4-5
    • Servicios web : Servidor web
    • Número máximo de conexiones :
      • 8 servidor Modbus
        8 Protocolo de SoMachine
        10 servidor web
        4 servidor FTP
        16 destino Ethernet / IP
        8 Cliente Modbus
    • Número de esclavo :
      • 64 Modbus TCP
        16 Ethernet/IP
    • Tiempo de ciclo :
      • 10 ms 16 Ethernet/IP
        64 ms 64 Modbus TCP
    • Soporte de montaje :
      • Riel de sombrero de copa tipo TH35-15 acorde a IEC 60715
        Riel de sombrero de copa tipo TH35-7.5 acorde a IEC 60715
      • Placa o panel con kit de fijación
    • Altura : 90 mm
    • Profundidad : 95 mm
    • Anchura : 190 mm
    • Peso del producto : 0.62 kg

    Entorno

    • Normas :
      • ANSI/ISA 12-12-01
        CSA C22.2 No 142
        CSA C22.2 No 213
        EN/IEC 61131-2:2007
        Especificación Marina (LR, ABS, DNV, GL)
        UL 1604
        UL 508
    • Certificaciones de producto :
      • RCM
        CSA
        IACS E10
        CULus
    • Resistencia a descargas electroestáticas :
      • 8 kV en aire acorde a EN / IEC 61000-4-2
        4 kV en contacto acorde a EN / IEC 61000-4-2
    • Resistencia a campos electromagnéticos :
      • 10 V/m 80 MHz...1 GHz acorde a EN/IEC 61000-4-3
        3 V/m 1.4 GHz...2 GHz acorde a EN/IEC 61000-4-3
        1 V/m 2 GHz...3 GHz acorde a EN/IEC 61000-4-3
    • Resistencia a transitorios rápidos :
      • 2 kV (líneas eléctricas) acorde a EN / IEC 61000-4-4
        2 kV acorde a EN / IEC 61000-4-4 - salida relé
        1 kV (línea Ethernet) acorde a EN / IEC 61000-4-4
        1 kV (enlace en serie) acorde a EN / IEC 61000-4-4
        1 kV (entrada) acorde a EN / IEC 61000-4-4
        1 kV (salida de transistor) acorde a EN / IEC 61000-4-4
    • Resistencia a perturbaciones conducidas, inducidas :
      • 10 V 0,15 ... 80 MHz acorde a EN / IEC 61000-4-6
        3 V 0,1 ... 80 MHz acorde a la especificación marina (LR, ABS, DNV, GL)
        Frecuencia puntual de 10 V (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) acorde a la especificación marina (LR, ABS, DNV, GL)
    • Soporte de sujeción de cables :
      • Emisiones conducidas - nivel de prueba: 120 ... 69 dBµV / m QP (líneas de alimentación) a 10 ... 150 kHz acorde a EN / IEC 55011
        Emisiones conducidas - nivel de prueba: 63 dBμV / m QP (líneas eléctricas) en 1.5… 30 MHz acorde a EN / IEC 55011
        Emisiones conducidas 79 dBμV / m QP / 66 dBμV / m AV líneas de alimentación) en 0.15…0,5 MHz acorde a EN / IEC 55011
        Emisiones conducidas 73 dBμV / m QP / 60 dBμV / m AV líneas de alimentación) en 0.5… 300 MHz acorde a EN / IEC 55011
        Emisiones radiadas - nivel de prueba: 40 dBμV / m QP clase A (10 m) en 30… 230 MHz acorde a EN / IEC 55011
        Emisiones conducidas - nivel de prueba: 79 ... 63 dBμV / m QP (líneas de alimentación) en 150 ... 1500 kHz acorde a EN / IEC 55011
        Emisiones radiadas - nivel de prueba: 47 dBμV / m QP clase A (10 m) a 230… 1000 MHz acorde a EN/IEC 55011
    • Inmunidad a microcortes : 10 ms
    • Temperatura ambiente de funcionamiento :
      • -10…50 °C - instalación vertical
        -10…55 °C - instalación horizontal
    • Temperatura ambiente de almacenamiento : -25…70 °C
    • Humedad relativa :
      • 10… 95%, sin condensación (en funcionamiento)
        10… 95%, sin condensación (en almacenamiento)
    • Grado de protección IP : IP20 con cubierta protectora colocada
    • Grado de contaminación : 2
    • Altitud máxima de funcionamiento : 0...2000 m
    • Altitud de almacenamiento : 0…3000 m
    • Resistencia a las vibraciones :
      • 3,5 mm a 5… 8,4 Hz en carril simétrico
        3 gn en 8.4… 150 Hz en carril simétrico
        3,5 mm a 5… 8,4 Hz en montaje en panel
        3 gn a 8,4… 150 Hz en montaje en panel
    • Resistencia a los choques : 15 gn para 11 ms

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Conforme con REACh sin SVHC : Sí
    • Sin mercurio : Sí
