Especificaciones
Principal

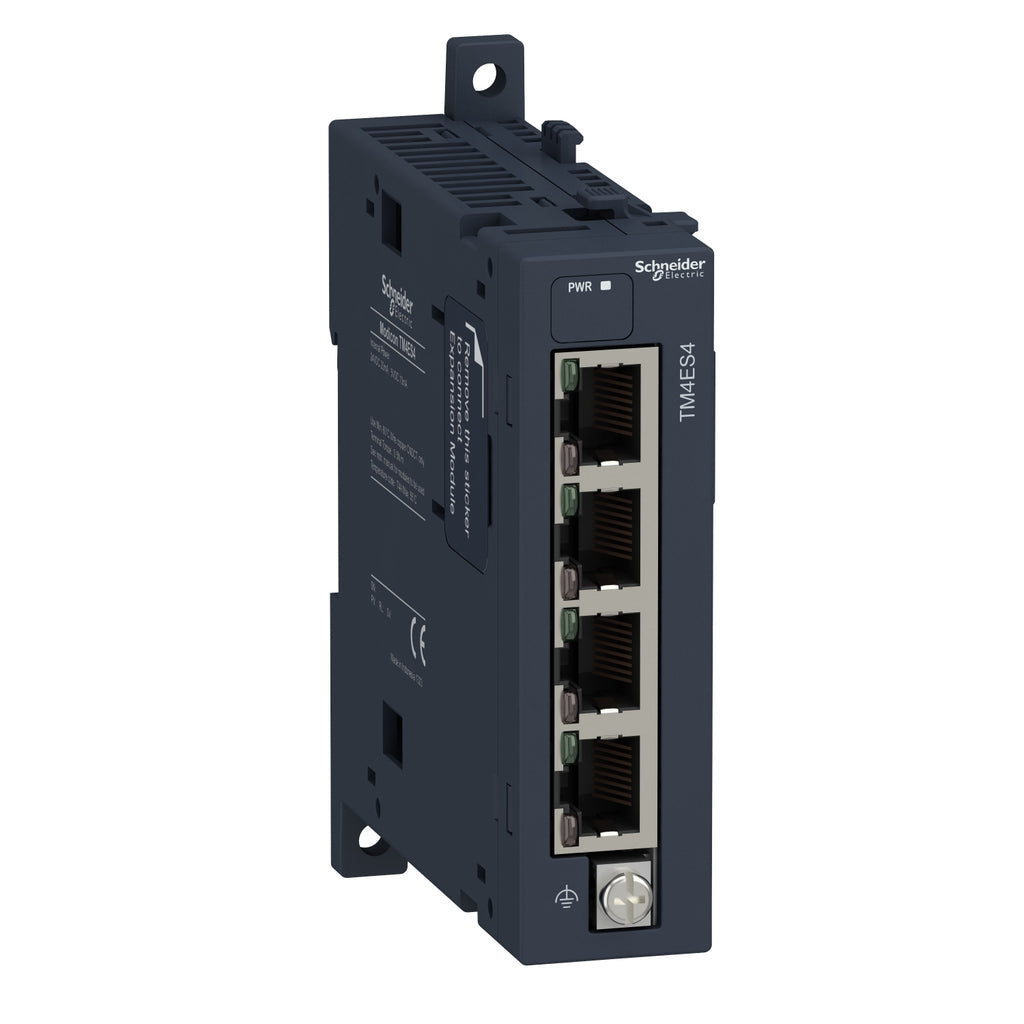

- Tipo de producto : Ethernet unmanaged switch
Complementario
- Compatibilidad de gama :
- Modicon M251
- Modicon M241
- Compatibilidad del producto :
- Modicon M241 controlador lógico
- Modicon M251 controlador lógico
- Consumo de corriente :
- 360 mA en 5 VDC para bus de comunicación
- Tipo de conexión integrada :
- Disipación de potencia en W : 1.5 W
- Tipo de conexión integrada : Ethernet , 4 RJ45 conector
- Velocidad de transmisión : 10/100 Mbit/s
- Puerto Ethernet : 10BASE-T/100BASE-TX - 4 cable cobre
- Servicios web : Servidor web
- Servicio de comunicación :
- Servidor Modbus TCP
- Dispositivo esclavo Modbus TCP
- FTP
- NGVL
- Monitoring
- IEC VAR acceso
- Programming
- SNMP
- Cliente Modbus TCP
- Downloading
- Updating firmware
- Ethernet/IP slave device
- Cliente DHCP
- Número máximo de conexiones :
- 8 Modbus server
- 16 Ethernet/IP device
- Protocolo del puerto de comunicación :
- Ethernet IP/Modbus TCP
- TCP (Protocolo de Controle de Transmissão)
- UDP (Protocolo de Datagrama do Usuário)
- SN/MP
- Redundancia : No
- Señalizaciones en local :
- PWR - 1 LED - verde
- Enlace Ethernet - 1 LED por canal - verde/amarillo
- Actividad de puerto Ethernet, 1 LED por canal - verde
- Consecutivo, seguido, continuo, adosado :
- RJ45 4 conectores para conectar una red Ethernet
- Conector de tornillo Términal for connecting the functional ground
- Marcado : CE
- Resistencia a sobretensiones :
- 1 kV líneas de potencia (DC) modo común
- 2 kV líneas de potencia (AC) modo común
- 2 kV salida relé modo común
- 1 kV E/S modo común
- 1 kV cable apantallado modo común
- 0.5 kV líneas de potencia (DC) modo diferencial
- 1 kV líneas de potencia (AC) modo diferencial
- 1 kV salida relé modo diferencial
- 0.5 kV E/S modo diferencial
- Soporte de montaje :
- Tipo de tapón TH35-15 carril
- Tipo de tapón TH35-7.5 carril
- placa o panel con juego de fijación
- Anchura : 25 mm
- Altura : 90 mm
- Profundidad : 90 mm
- Peso del producto : 0.125 kg
Entorno
- Normas :
- EN/IEC 61131-2
- UL 508
- Certificaciones de producto :
- C-Tick
- CULus
- Resistencia a descargas electroestáticas :
- 8 kV en aire
- 4 kV en contacto
- 8 kV en aire
- 6 kV en contacto
- Resistencia a campos electromagnéticos :
- 10 V/m 80 MHz...1 GHz
- 3 V/m 1.4 GHz...2 GHz
- 1 V/m 2...2.7 GHz
- Resistencia a transitorios rápidos :
- 2 kV - líneas de alimentación
- 2 kV acorde salida relé
- 1.5 kV - E/S
- 1 kV - línea Ethernet
- 1 kV - enlace serie
- Resistance to conducted disturbances, induced by radio frequency fields :
- 10 V 0,15...80 MHz
- 3 V 0.1...80 MHZ
- 10 V frecuencia de punto (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz
- Temperatura ambiente de funcionamiento :
- -10…55 °C instalación horizontal
- -10…50 °C instalación vertical
- Temperatura ambiente de almacenamiento :
- -25…70 °C
- Humedad relativa :
- 10…95 %, sin condensación - en operación
- 10…95 %, sin condensación - en almacenamiento
- Grado de protección IP : IP20 con cub. protec. colocada
- Grado de contaminación : 2
- Altitud máxima de funcionamiento : 0...2000 m
- Altitud de almacenamiento : 0…3000 m
- Resistencia a las vibraciones :
- 1 mm en 5…13.2 Hz en carril simétrico
- 3 gn en 8.7…150 Hz en carril simétrico
- 1 mm en 5…13.2 Hz en montaje de panel
- 0.7 gn en 13.2…100 Hz en montaje de panel
- Resistencia a los choques : 15 gn para 11 ms
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
