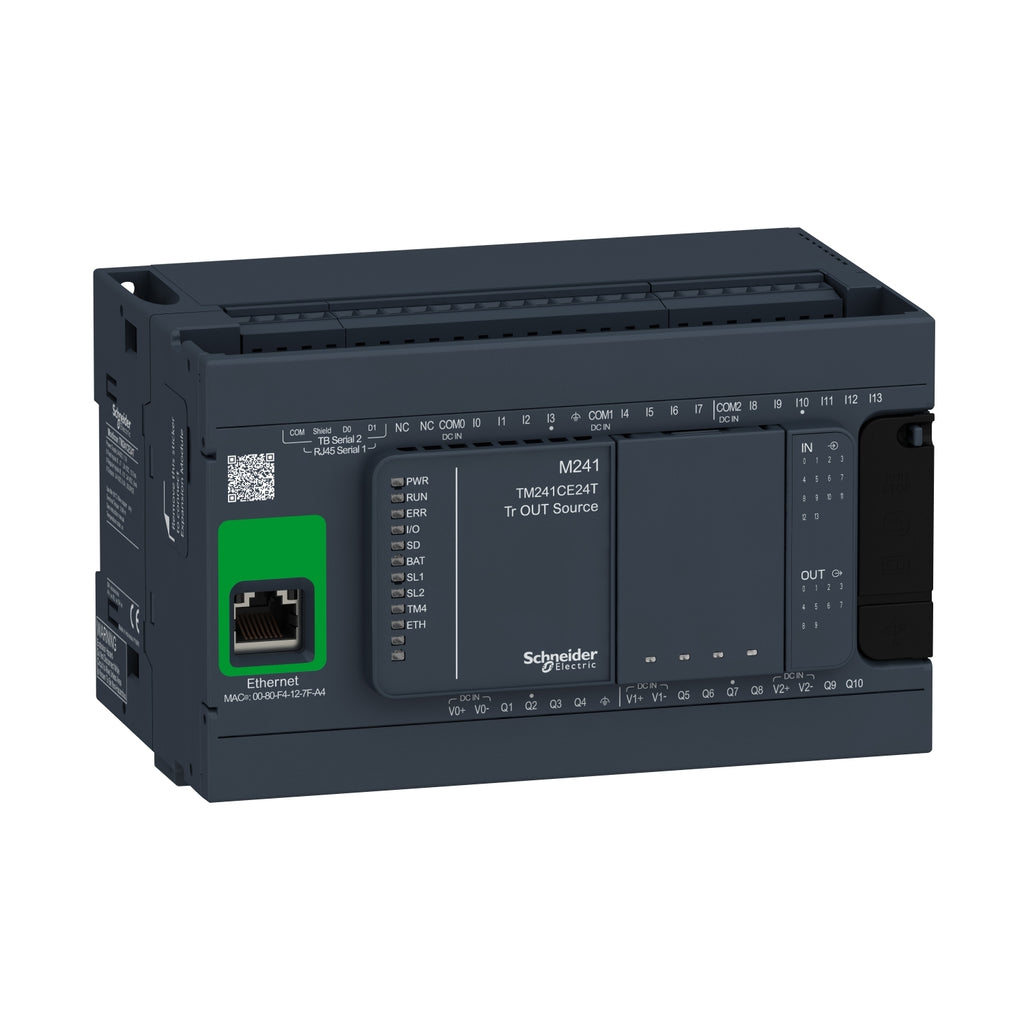

Controlador Lógico Modicon M241 - 24VDC - E/S24 - Ethernet + 2 Serie - TM241CE24T - SCHNEIDER

Controlador Lógico Modicon M241 - 24VDC - E/S24 - Ethernet + 2 Serie - TM241CE24T - SCHNEIDER

Preguntas frecuentes

>Entendemos que puede tener algunas preocupaciones cuando nos compra por primera vez. Para esto, hemos respondido sus preguntas directamente aquí. Estamos listos para servirte.



¿Sus productos de la marca Schneider Electric son originales?

Sí. Todos nuestros productos son originales. Es fácil de identificar con herramienta anticopia.

¿Son distribuidores oficiales de Schneider Electric en Perú?

Sí, somos canal digital oficial de Schneider Electric. Puedes revisar nuestra certificación aquí.

¿Tiene una tienda para venir a comprar?

Tendremos una tienda pronto. Por ahora solo realizamos recojos en nuestra oficina ubicada en Calle Apurímac 114 - Ate o haciendo entregas.

Importante: Cuando envíe la orden de compra y el pago, el vendedor la revisará. Cuando se acepte su orden y se procese el pago, el vendedor le indicará la hora de recojo de su pedido.

¿Hacen envíos a provincia?

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

¿Pueden realizar entregas?

Si. Realizamos entregas con previa coordinación.

¿Cuánto tiempo lleva la entrega?

Depende de la disponibilidad y del tiempo de recepción de su orden de compra y pago. Si el producto está disponible y envías la orden de compra y el pago a primera hora del día, te lo podemos entregar el mismo día.

¿Hay algún monto mínimo de compra?

Sí. Hay una orden de compra mínima de 300 soles.

¿Cómo solicito una cotización?

Envía tu requerimiento vía Whatsapp o correo electrónico en cualquier formato de tu preferencia y te atenderemos a la brevedad.

¿Puedo solicitar el producto y el precio por teléfono?

Sí, puede decirnos su requerimiento por teléfono. Le pediremos los detalles como nombre, número de teléfono o móvil, nombre de Empresa, RUC y su correo electrónico ,luego le enviaremos una cotización formal mediante el correo o mediante WhatsApp.

Quiero hacer una compra ¿Qué debo hacer?

Envíenos la orden de compra de su formato y el comprobante de pago , ya sea por correo o WhatsApp y su asesor de venta le brindara una fecha y hora de recojo o entrega.

¿Cómo puedo pagar?

 Debe depositarnos en una de nuestras cuentas bancarias que se enumeran a continuación:

Banco BBVA

CTA. BBVA DÓLARES : 0011-0146-0100023584-84 || CCI: 011-146-000100023584-84

CTA. BBVA SOLES : 0011-0146-0200273197-80 || CCI: 011-146-000200273197-80



¿Puedo comprar con crédito?

Aceptamos solo depósito completo antes de la entrega.

¿Qué moneda aceptan?

Aceptamos soles peruanos y dólares americanos.

¿Recibo alguna confirmación de la entrega?

Sí, obtendrá Guía de Remisión como confirmación que hemos entregado y usted aceptó el pedido.

¿Cómo recibiré la factura?

Le enviaremos la factura por correo electrónico o WhatsApp. Si desea una factura física, infórmenos por adelantado.

¿Puedo cambiar el producto una vez que lo acepté porque hice un pedido incorrecto?

No. Debe revisar su pedido en el lugar de entrega. No será posible cambiar el producto más adelante.

¿Me devolverán el dinero porque no quiero el producto?

No hay posibilidad de devolución del dinero una vez que pagó y recibió el pedido.

Condiciones de venta

Aceptación de la venta

  • Una vez aceptada la cotización, el cliente deberá generar la orden de compra respectiva la cual debe ser enviada al correo ventas@fcmsolutionsperu.com o mediante WhatsApp.
  • Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora del despacho del producto según el stock disponible.

Cambios y devoluciones

  • Una vez que la orden de compra fue aprobada por el departamento de compras o el área asignada de su compañía, el pedido no podrá ser modificado , salvo acuerdo de ambas partes.
  • En el caso de cancelación de pedido , FCM SOLUTIONS E.I.R.L se reserva el derecho de no aceptarla y establecer una compensación por la anulación, salvo acuerdo de ambas partes.
  • Sólo se aceptarán anulaciones de OC, por productos que no cuentan con stock disponible.
  • No se aceptarán anulaciones por productos que son de importación o fabricación cuyo proceso haya sido iniciado.
  • No se aceptarán devoluciones por productos que hayan sido expuestos a la humedad , líquidos o sustancias que deterioren su capacidad y funcionamiento.
  • No se aceptarán devoluciones por productos que hayan sido manipulados por personal no autorizado o ajeno a la entidad a quien se le efectuó la venta.

Entrega

  • En los casos de venta al contado (previo pago: vía transferencia bancaria o depósito en cuenta) , el plazo de entrega tendrá vigencia a partir de que el departamento de ventas confirme el pago efectuado.
  • Para entregas gratuitas se debe cumplir con un mínimo de compra de 10000 soles o 2500 dólares americanos ( incluido igv) sujeto a restricciones.
  • Para delivery cada zona (sur , norte y este) cuenta con un cronograma.
  • Para envíos al interior del país se recepcionan las órdenes de compra ( máximo 12:00 p.m ) , pasada la hora pactada será programado para el día siguiente. Además se establece que los envíos se realizan máximo hasta las 3:30 p.m con pagadero en destino.
  • El cliente tiene la opción de elegir su agencia de preferencia ,brindando su clave ( en caso de tenerla ).

Responsabilidades

  • No será responsabilidad de FCM SOLUTIONS E.I.R.L la entrega fuera del tiempo establecido de los productos debido a pagos pendientes o regularizaciones de documentos.
  • El retraso de la entrega de los productos , no da lugar a la anulación del pedido.

Cobranzas

  • Si el cliente cuenta con una línea de crédito con deudas pendientes , FCM SOLUTIONS E.I.R.L tiene derecho a suspender las entregas de nuevos pedidos o de saldos pendientes.
  • Si el cliente cuenta con línea de crédito previamente aprobada por Gerencia General , la empresa FCM SOLUTIONS E.I.R.L le brinda un plazo de 15 días calendarios adicionales a la fecha de vencimiento para efectuar la cancelación de las facturas pendientes , transcurrido dicho plazo y previo aviso de nuestro Departamento de Logística , se procederá a reportar a centrales de riesgo de  INFOCORP o SENTINEL la factura impaga.


Politicas de Envío

Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora de la entrega del pedido según el stock disponible.

La entregas en Lima se realizan por pago adicional de S/ 20 en zonas con nuestra cobertura.

Zonas sin cobertura en Lima

- Ancon , Carabayllo , Santa Rosa, Puente Piedra, Comas, San Miguel, San Juan de Lurigancho, Santa María del Mar y Punta Negra.

Envíos a provincia

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Características y Beneficios de la línea Modicon M241

Los controladores lógicos M241 se han diseñados para máquinas modulares de alto rendimiento ya que incorporan funciones de control de movimiento y velocidad.

Disponen de un puerto Ethernet integrado que ofrece servicios de FTP y servidor web, lo que significa que se pueden integrar fácilmente en arquitecturas de sistemas de control para la supervisión remota y el mantenimiento de maquinaria mediante aplicaciones para smartphone, tablets y PC.

Cartuchos de expansión TMC4

  • TMC4AI2 - 2E analógicas (12 bits) - 0...10V, 0...20mA, 4...20mA
  • TMC4AQ2 - 2S analógicas (16 bits) - 0...10V, 0...20mA, 4...20mA
  • TMC4TI2 2E temperatura (14 bits) - PT100/PT1000/Ni100/Ni1000

Módulos de comunicación

Accesorios

Especificaciones

Principal

  • Gama de producto : Modicon M241
  • Tipo de producto : Controlador Lógico
  • Tensión de alimentación nominal [Us] : 24 VDC
  • Número de entradas discretas : 14 ,  8 entradas rápidas acorde a IEC 61131-2 tipo 1
  • Tipo de salida digital : Transistor
  • Número de salidas discretas : 10 transistores , 4 salidas rápidas
  • Tensión de salida : 24 VDC para salida transistor
  • Montado en la pared del conducto :
    • 0.5 A para salida transistor - Q0...Q9
      0.1 A para salida rápida (modo PTO) - Q0...Q3

    Complementario

    • Número de E/S digitales : 24
    • Numero de E/S del módulo de expansión :
      • 7 (local)
        14 (remote)
    • Límites tensión alimentación : 20.4…28.8 V
    • Corriente de entrada : 50 A
    • Consumo de energía en W : 32.6…40.4 W - módulo de expansión con número máximo de E/S
    • Entrada lógica : Sink or source
    • Tensión de entrada digital : 24 V
    • Tipo de voltaje entrada discreto : DC
    • Estado de tensión 1 garantizado : > = 15 V para entrada
    • Estado de tensión 0 garantizado : <= 5 V para entrada
    • Corriente de entrada discreta :
      • 5 mA para entrada
        10,7 mA para entrada rápida
    • Tapa de conexiones trasero :
      • 4.7 kOhm para entrada
        2.81 kOhm para entrada rápida
    • Tiempo respuesta :
      • 50 µs encendido, I0 ... I13 terminales para entrada
        50 µs apagado, I0 ... I13 terminales para entrada
        <= 2 µs encendido, I0 ... I7 terminales para entrada rápida
        <= 2 µs apagado, I0 ... I7 terminales para entrada rápida
        <= 34 µs encendido, Q0 ... Q9 terminales para salida
        <= 250 µs apagado, Q0 ... Q9 terminales para salida
        <= 2 µs encendido, Q0 ... Q3 terminales para salida rápida
        <= 2 µs apagado, Q0 ... Q3 terminales para salida rápida
    • Tiempo filtro configurable :
      • 1 µs para entrada rápida
        12 ms para entrada rápida
        0 ms para entrada
        1 ms para entrada
        4 ms para entrada
        12 ms para entrada
    • Lógica de salida discreta : Lógica positiva (fuente)
    • Límites de tensión de salida : 30 VDC
    • Elevación :
      • 2 A con Q0...Q3 para salida rápida
        2 A con Q4...Q7 para salida
        1 A con Q8...Q9 para salida
    • Frecuencia de salida máxima :
      • 1 kHz para salida transistor
        20 kHz para salida rápida (modo PWM)
        100 kHz para salida rápida (modo PLS)
    • Precisión :
      • +/- 0.1% a 0.02… 0.1 kHz para salida rápida
        +/- 1% a 0,1… 1 kHz para salida rápida
    • 1 contacto de puerta : 5 µA para salida
    • Caída de tensión máxima : <1 V
    • Carga de tungsteno : <2.4 W
    • Tipo de protección :
      • Protección contra cortocircuitos
        Protección contra cortocircuitos y sobrecargas con reinicio automático
        Protección de polaridad inversa para salida rápida
    • Tiempo de rearme :
      • 10 ms rearme automático salida
        12 s rearme automático salida rápida
    • Capacidad de memoria :
      • 8 MB para programa
        64 MB para la memoria RAM del sistema
    • Orejas terminales de anillo : Memoria flash incorporada de 128 MB para realizar copias de seguridad de los programas del usuario
    • Mantenido Ti24 : <= Tarjeta SD de 16 GB (opcional)
    • Tipo de batería : BR2032 litio no recargable, duración de la batería: 4 año (s)
    • Tiempo de respaldo : 2 años a 25 ° C
    • Tiempo de ejecución para 1 Kinstrucción :
      • 0,3 ms para eventos y tareas periódicas
        0.7 ms para otra instrucción

    • Estructura de aplicación :
      • 8 tareas de eventos externos
        3 tareas maestras cíclicas + 1 tarea libre
        8 tareas de eventos
        4 tareas maestras cíclicas
    • Reloj en tiempo real : Sí
    • Deriv. reloj : <= 60 s / mes en 25 ° C
    • Funciones de posicionamiento :
      • PTO 4 canal(es) 100 kHz
        PTO 4 canal(es) para salida transistor 1 kHz
    • Número de entrada de contaje :
      • 4 entrada rápida (modo HSC) en 200 kHz
        14 entrada estándar en 1 kHz
    • Tipo de señal de control :
      • A/B en 100 kHz para entrada rápida (modo HSC)
        Impulso/dirección en 200 kHz para entrada rápida (modo HSC)
        Monofásico en 200 kHz para entrada rápida (modo HSC)
    • Tipo de conexión integrada :
      • Enlace serie sin aislar serie 1 con conector RJ45 y L / R = interfaz RS232 / RS485
        Enlace serie sin aislar serie 2 con terminal de tornillos extraíble conector y L / R = interfaz RS485
        Puerto USB con conector mini B USB 2.0
        Ethernet con capacidad de sujeción: conector RJ45
    • Suministro : Serie 1)fuente de alimentación de enlace serie, 5 V, <200 mA
    • Velocidad de transmisión :
      • 1,2 ... 115,2 kbit / s (115,2 kbit / s por defecto) para una longitud de bus de 15 m para RS485
        1,2 ... 115,2 kbit / s (115,2 kbit / s por defecto) para una longitud de bus de 3 m para RS232
        480 Mbit / s para bus de 3 m de longitud para USB
        10/100 Mbit / s para Ethernet
    • Protocolo de puerto de comunicaciones : Enlace serie sin aislar, Modbus protocolo maestro/esclavo
    • Puerto Ethernet : 10BASE-T/100BASE-TX - 1 cable cobre
    • Servicios ethernet :
      • FDR
        Servidor DHCP a través del módulo de red de conmutador Ethernet TM4
        Puerto Ethernet integrado Cliente DHCP
      • Notificaciones por SMS
        Actualización de firmware
        Cliente / servidor SNMP
        Programación
      • NGVL
        Supervisión
        Acceso IEC VAR
        Cliente / servidor FTP
        Descargando
        Cliente SQL
        Escáner de E / S del cliente Modbus TCP
        Puerto Ethernet integrado del escáner de E / S del originador de Ethernet / IP
        Destino Ethernet / IP, servidor Modbus TCP y esclavo Modbus TCP
        Envíe y reciba correo electrónico del controlador basado en la biblioteca TCP / UDP
        Servidor web (sistema WebVisu y XWeb)
        Servidor OPC UA
        Cliente DNS
    • Señalizaciones en local :
      • 1 LED (verde) para PWR
        1 LED (verde) para RUN
        Error de módulo (ERR) 1 LED - (rojo)
        1 LED (rojo) para error de E / S (E / S)
        1 LED (verde) para acceder a la tarjeta SD (SD)
        1 LED (rojo) para BAT
        1 LED (verde) para SL1
        SL2, 1 LED - (verde)
        1 LED (rojo) para fallo de bus en TM4 (TM4)
        1 LED por canal (verde) para estado de E / S
        Actividad de puerto Ethernet, 1 LED - (verde)
    • Conexiones - terminales :
      • Bornero de tornillo extraíble para entradas y salidas : paso 5,08 mm
        Bornero de tornillo extraíble para conexión de la fuente de alimentación de 24 VDC : paso 5,08 mm
    • Distancia máxima de cable entre dispositivos :
      • Cable apantallado : <50 m para entrada
        Cable apantallado : <10 m para entrada rápida
        Cable no apantallado : <50 m para salida
        Cable apantallado : <3 m para salida rápida
    • Aislamiento :
      • Entre alimentación y lógica interna a 500 VAC
        Sin aislamiento entre suministro y tierra
        Entre entrada y lógica interna a 500 VAC
        No aislado entre entradas
        Entre entrada rápida y lógica interna a 500 VAC
        Entre la salida y la lógica interna a 500 VAC
        No aislado entre salidas
        Entre salida rápida y lógica interna a 500 VAC
        Entre grupos de salida a 500 VAC
    • Marcado : CE
    • Fuente de alimentación de detector : 24 VDC en 400 mA suministrado por el controlador
    • Resistencia a sobretensiones :
      • Líneas de alimentación de 1 kV (DC) modo común acorde EN / IEC 61000-4-5
        Modo común de cable blindado de 1 kV acorde EN / IEC 61000-4-5
        0.5 kV líneas de potencia (DC) modo diferencial acorde a EN / IEC 61000-4-5
        1 kV salida relé modo diferencial acorde a EN / IEC 61000-4-5
        Modo común de entrada de 1 kV acorde EN / IEC 61000-4-5
        Modo común de salida de transistor de 1 kV acorde EN / IEC 61000-4-5
    • Servicios web : Servidor web
    • Número máximo de conexiones :
      • 8 servidor Modbus
        8 Protocolo de SoMachine
        10 servidor web
        4 servidor FTP
        16 destino Ethernet / IP
        8 Cliente Modbus
    • Número de esclavo :
      • 64 Modbus TCP
        16 Ethernet/IP
    • Tiempo de ciclo :
      • 10 ms 16 Ethernet/IP
        64 ms 64 Modbus TCP
    • Soporte de montaje :
      • Riel de sombrero de copa tipo TH35-15 acorde a IEC 60715
        Riel de sombrero de copa tipo TH35-7.5 acorde a IEC 60715
      • Placa o panel con kit de fijación
    • Altura : 90 mm
    • Profundidad : 95 mm
    • Anchura : 150 mm
    • Peso del producto : 0.53 kg

    Entorno

    • Normas :
      • ANSI/ISA 12-12-01
        CSA C22.2 No 142
        CSA C22.2 No 213
        EN/IEC 61131-2:2007
        Especificación Marina (LR, ABS, DNV, GL)
        UL 1604
        UL 508
    • Certificaciones de producto :
      • RCM
        CSA
        IACS E10
        CULus
    • Resistencia a descargas electroestáticas :
      • 8 kV en aire acorde a EN / IEC 61000-4-2
        4 kV en contacto acorde a EN / IEC 61000-4-2
    • Resistencia a campos electromagnéticos :
      • 10 V/m 80 MHz...1 GHz acorde a EN/IEC 61000-4-3
        3 V/m 1.4 GHz...2 GHz acorde a EN/IEC 61000-4-3
        1 V/m 2 GHz...3 GHz acorde a EN/IEC 61000-4-3
    • Resistencia a transitorios rápidos :
      • 2 kV (líneas eléctricas) acorde a EN / IEC 61000-4-4
        1 kV (línea Ethernet) acorde a EN / IEC 61000-4-4
        1 kV (enlace en serie) acorde a EN / IEC 61000-4-4
        1 kV (entrada) acorde a EN / IEC 61000-4-4
        1 kV (salida de transistor) acorde a EN / IEC 61000-4-4
    • Resistencia a perturbaciones conducidas, inducidas :
      • 10 V 0,15 ... 80 MHz acorde a EN / IEC 61000-4-6
        3 V 0,1 ... 80 MHz acorde a la especificación marina (LR, ABS, DNV, GL)
        Frecuencia puntual de 10 V (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) acorde a la especificación marina (LR, ABS, DNV, GL)
    • Soporte de sujeción de cables :
      • Emisiones conducidas - nivel de prueba: 120 ... 69 dBµV / m QP (líneas de alimentación) a 10 ... 150 kHz acorde a EN / IEC 55011
        Emisiones conducidas - nivel de prueba: 63 dBμV / m QP (líneas eléctricas) en 1.5… 30 MHz acorde a EN / IEC 55011
        Emisiones conducidas 79 dBμV / m QP / 66 dBμV / m AV líneas de alimentación) en 0.15…0,5 MHz acorde a EN / IEC 55011
        Emisiones conducidas 73 dBμV / m QP / 60 dBμV / m AV líneas de alimentación) en 0.5… 300 MHz acorde a EN / IEC 55011
        Emisiones radiadas - nivel de prueba: 40 dBμV / m QP clase A (10 m) en 30… 230 MHz acorde a EN / IEC 55011
        Emisiones conducidas - nivel de prueba: 79 ... 63 dBμV / m QP (líneas de alimentación) en 150 ... 1500 kHz acorde a EN / IEC 55011
        Emisiones radiadas - nivel de prueba: 47 dBμV / m QP clase A (10 m) a 230… 1000 MHz acorde a EN/IEC 55011
    • Inmunidad a microcortes : 10 ms
    • Temperatura ambiente de funcionamiento :
      • -10…50 °C - instalación vertical
        -10…55 °C - instalación horizontal
    • Temperatura ambiente de almacenamiento : -25…70 °C
    • Humedad relativa :
      • 10… 95%, sin condensación (en funcionamiento)
        10… 95%, sin condensación (en almacenamiento)
    • Grado de protección IP : IP20 con cubierta protectora colocada
    • Grado de contaminación : 2
    • Altitud máxima de funcionamiento : 0...2000 m
    • Altitud de almacenamiento : 0…3000 m
    • Resistencia a las vibraciones :
      • 3,5 mm a 5… 8,4 Hz en carril simétrico
        3 gn en 8.4… 150 Hz en carril simétrico
        3,5 mm a 5… 8,4 Hz en montaje en panel
        3 gn a 8,4… 150 Hz en montaje en panel
    • Resistencia a los choques : 15 gn para 11 ms

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Conforme con REACh sin SVHC : Sí
    • Sin mercurio : Sí

    Ficha Técnica :

    Ver todos los detalles
