Acti 9 es el sistema modular más flexible e innovador
Características y Beneficios de la línea ACTI 9 Smartlink
El sistema de comunicación Acti 9 puede integrarse fácilmente en cualquier arquitectura de gestión de edificios.
Asocia funciones de control-comando, de conteo y de protección destinadas a soluciones de eficiencia energética para todo tipo de entornos.
Basado en el protocolo Modbus, el sistema de comunicación Acti 9 permite el intercambio de datos de paneles en tiempo real con un sistema de supervisión o un PLC
El sistema de comunicación Acti 9 es simple y seguro de manejar.
Otros componentes para implementar la eficiencia energética con Acti 9 Smartlink

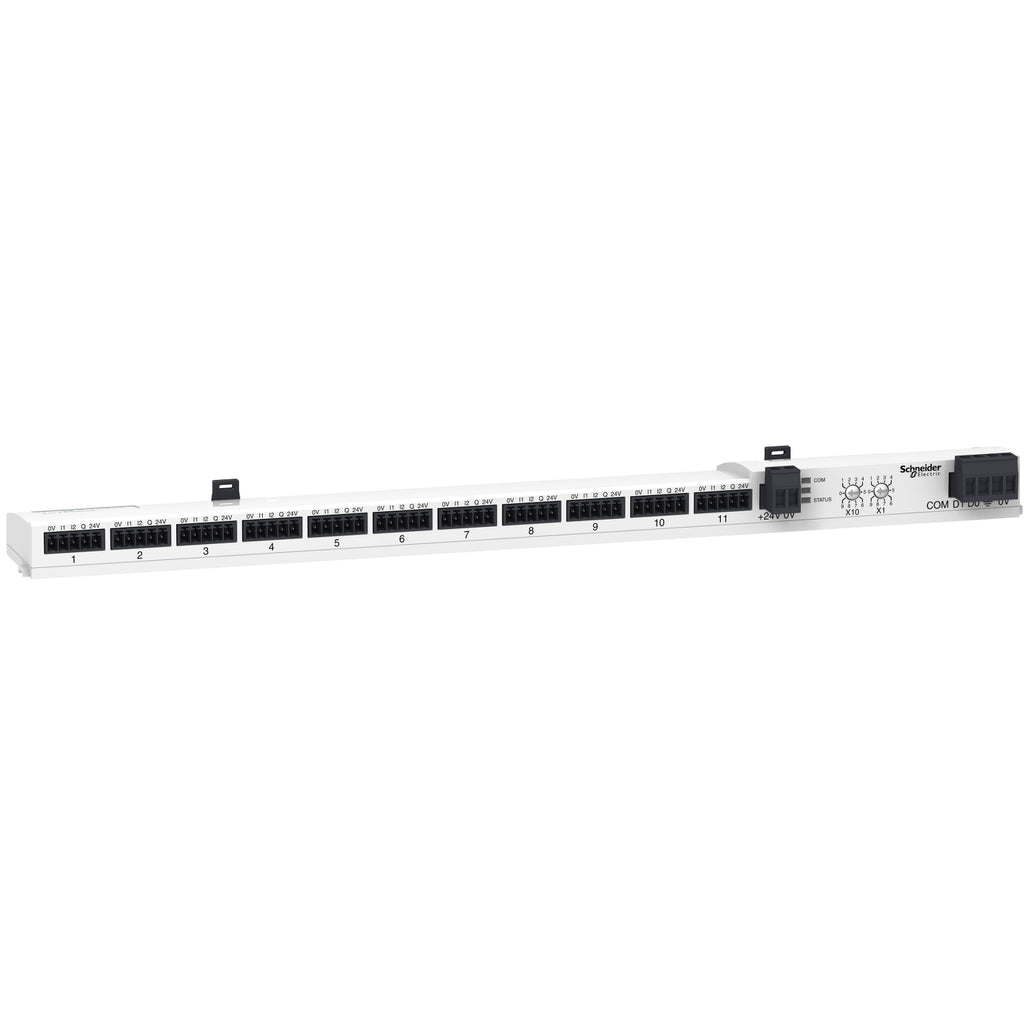

- A9XMSB11 - Smartlink Modbus RS485
- A9XMFA04 - Kits de montaje para Smartlink: Montaje directo en riel DIN
- A9XMLA02 - Pinza para el montaje en Multiclip 80 A
- A9XCAS06 - Cables prefabricados con 2 conectores : 6 cables de 100mm
- A9XCAM06 - Cable prefabricados con 2 conectores : 6 cables de 160mm
- A9XCAL06 - Cable prefabricados con 2 conectores : 6 cables de 870mm
- A9XCAU06 - Cable prefabricados con 1 conector: 6 cables de 870mm
- A9XC2412 - 12 Conectores de 5 pines (Ti 24)
- 04000 - Repartidor Linergy FM 80A, 3P+N
- A9XCATM1 - Cable USB/Modbus para Smartlink Test
- A9C15924 - iACT24 : Auxiliar para control y señalización de contactor iCT
- A9C15424 - iATL24 : Auxiliar para control y señalización de telerruptor iTL
- A9A26897 - iOF+SD24: Auxiliart para señalización de iC60, ilD
Especificaciones
Principal
- Gama : Acti 9
- Nombre del producto : Acti 9 Smartlink
- Tipo de producto o componente : Módulo de comunicación inteligente
- Nombre corto del dispositivo : Smartlink Modbus
- Tipo de aplicación :
- Load control
- Breaker status monitoring
- Basic energy metering
- Numero máx. de dispositivos conectados : Hasta 11
- Grupo de canales : 1 grupo de 11 canales digitales
- Corriente máxima : 1.5 A
- Tensión de alimentación asignada : 24 VDC +/- 20%
- Servicio de comunicación : Esclavo Modbus para RS485
- Servidor web : BMS Controller compatible
- Servicios web : WEB page
Complementario
- E/S especifica de aplicación :
- Contador totalizador de pulsos
- Convertidor de pulsa
- Tipo de protección :
- Protección contra cortocircuitos para entrada analógica
- Contra inversión de polaridad para alimentación auxiliar
- Contra inversión de polaridad para entrada
- Sobretensión en 33 VDC para salida digital
- Inmunidad a microcortes : 10ms
- Rearme : reajuste de fábrica en frontal
- Tipo de entrada/salida : 2 entradas + 1 salida por canal digital
- Tipo de entrada : Colector de corriente para entrada digital, 24VDC +/-20% en 2.5mA
- Intensidad permanente máxima : 5mA para entrada digital
- Tipo de filtrado electrónico : 2ms de estado 0 a estado 1
- Tipo de salida : Fuente de intensidad lógica, estado 1 24VDC 100mA
- Máximum voltage drop : <1 V en estado 1 salida digital
- Corriente de entrada :
- 0.5 A para salida digital
- 3 A para alimentación
- Señalizaciones en local :
- Comunicación, estado 1 1 LED - tipo de cable: amarillo
- Estado, estado 1 1 LED - tipo de cable: verde, naranja y rojo
- Tipo de ajuste :
- Dirección Modbus 01...99 para codificadores de dirección
- Reajuste para codificadores de dirección
- Reajuste para enchufar y desenchufar la alimentación auxiliar
- Posición de montaje : Horizontal y vertical on DIN rail
- Color : Blanco - tipo de cable: RAL 9003)
- Localización de conexión : Frontal
- Conexiones - terminales :
- Terminal cargado por resorte Ti24 11 para entrada/salida digital, pedir por separado
- Conector enchufable 1 para circuito suministro
- Conector enchufable 1 para bus de comunicación
- Longitud de cable pelado para conectar bornas :
- Control, estado 1 10 mm
- Circuito suministro, estado 1 7 mm
- Bus de comunicación, estado 1 7 mm
- Tipo de red de comunicaciones : RS485 Modbus RTU esclavo SUB-D 9 9.6...19.2 kbauds
- Altura : 22.5mm
- Anchura : 359mm
- Profundidad : 42mm
- Peso del producto : 195g
- Equipo suministrado :
- Juego de 1 bus connector
- Juego de 1 power supply connector
- Juego de 2 locking clips
- Interfaz de puesta en marcha : ECOREACH, Web page
Entorno
- Grado de protección IP : IP20
- Grado de contaminación : 3
- Características ambientales :
- Corrosivo 3C2 acorde a IEC 60721-3-3
- Niebla salina 2 acorde a IEC 60068-2-52
- Resistencia a las choques : 15 gn para 11 ms acorde a IEC 60068-2-27
- Tropicalización : 2
- Humedad relativa : 93% en 40°C
- Altitud máxima de funcionamiento: 0...2000m
- Temperatura ambiente de funcionamiento : -25...60°C
- Temperatura ambiente de almacenamiento : -40...80°C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directivo RoHS UE : Conforme
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
Ficha Técnica Catálogo Acti 9
