Cajas, sujetadores, marcadores [¡El que sabe pide Dexson!]

Es muy importante mantener la organización del cableado durante la instalación en todo momento, ya que un cableado desorganizado puede provocar tiempos de mantenimiento prolongados en el futuro o peor accidentes. Mencionaremos 3 métodos diferentes y productos relacionados a cada método que ofrece la línea Dexson de la marca Schneider Electric

1. Sistemas de Sujeción

Amarres Dexson

Los amarres Dexson están fabricadas en PVC flexible exactamente de poliamida 66 que es 100% nailon genuino con gran resistencia, alta tenacidad y es autoextinguible.

Se utiliza para organizar cualquier tipo de cable que necesite sujetar.

No se corroe ya que cuenta con tratamiento que es resistente a agentes químicos, aceites y todo tipo de combustibles lo cual es una característica muy importante en ambientes industriales, donde los amarres pueden estar expuestos a salpicaduras de cualquier tipo de químico.

Tiene unos bornes redondos que protege el aislamiento de los conductores de daños y sus dientes están más cercanos que brindan mayor ajuste en la superficie sujetada.

La punta del amarre tiene una curva que permite una fácil inserción de correa.

El cabezal de la correa es lo suficientemente robusto para soportar el manejo más duro.

En el entorno industrial estos amarres se utilizan para agrupamiento de cables en tableros de control o en maquinaria.

Está disponible en 2 colores. El blanco que se suele utilizar para interior por motivos estéticos y el negro que es más recomendable para exterior por ser resistente a los rayos UV. Pero no hay ninguna restricción para esto, los colores se pueden cambiar. En la siguiente tabla puede encontrar todas las referencias disponibles.

Recomendación: No presione demasiado al apretar conductores eléctricos con amarres ya que esto provocará una resistencia que genera calor.

Bases adhesivas Dexson

Ofrece un método eficaz y económico para soportar, enrutar y proteger cables. En la parte inferior, la base cuenta con cinta de doble contacto que puede soportar pesos ligeros. (Se recomienda fijar pesos más altos en la superficie con tornillos y tarugos).

Las bases se acoplan perfectamente con los amarres Dexson T4 y T6.

Está disponible en color blanco y negro. La caja viene con 100 unidades.

Espirales Dexson

Las espirales brindan una forma de sujetar cables manteniendo una perfecta flexibilidad.

Se utiliza en ambiente industrial para facilitar la distribución en el tablero de control, pero también se puede usar en áreas comerciales para enrutar y organizar los cables que van al escritorio.

Está fabricado en poliestireno de baja densidad y soporta temperaturas de hasta 50 ºC <-- Se debe tener en cuenta si se enrollan cables eléctricos porque generan calor.

La instalación es muy sencilla, lo único que hay que hacer es coger el conductor y empezar a enrollarlo, la espiral entra automáticamente a este conductor.

Está disponible en 3 tamaños ½ ″, ¾ ″ y 1 ″ en longitudes 2m, 5m, 10m y 50m. Estas diferentes combinaciones de opciones están disponibles en color negro, blanco y gris.

Cinta doble faz Dexson

Es posible que ya haya oído de esta cinta si ya trabajó con las canaletas Dexson con adhesivo. (más sobre las canaletas de superficie y piso Dexson aquí).

Esta cinta está fabricada con una tecnología que cuenta con espuma de celdas cerradas que no permite la absorción de agua por lo que ambientes húmedos en plantas industriales o la humedad en viviendas como baño o lavadero no es un problema, la cinta mantendrá su fuerte pegajosidad de todos modos.

Se adhiere perfectamente a las superficies como metal, plástico, madera, vidrio, cerámica, mármol, paredes con acabados (no recomendado para superficies de cemento)

Recomendación: Limpiar bien la superficie antes de aplicar la cinta en la superficie. Si se utilizó agua para limpiar la superficie, espere hasta que esté seca.

Esta cinta se puede incorporar con canaleta Dexson sin adhesivo que enrutará pesos ligeros de conductores o para cualquier cosa que quieras pegar en la superficie, no hay límite de uso para esta cinta.

Como las canaletas tienen diferentes tamaños que enrutan diferentes pesos de conductores, Dexson ofrece esta cinta en 3 anchos de ½ " ¾ " y 1 " en longitudes de 5m, 30m y 100m. Estas diferentes opciones de ancho permiten al instalador ahorrar tiempo al no aplicar dos cintas en una canaleta.

2. Caja tomas y cajas de derivación

Cajas de pase Dexson

Las cajas de pase están fabricadas en polímero (ABS) con una mezcla de policarbonato (PC) de alta resistencia que proporciona unas condiciones mecánicas extraordinarias, con un alto grado de protección a los mecanismos alojados en su interior.

La caja de pase cuenta con grado de protección IK05, es mecánicamente lo suficientemente robusta para recibir golpes o resistir fallas accidentales en el suelo durante la instalación.

No se deteriorará en un corto período de tiempo si se expone a los rayos UV de forma permanente, lo que lo hace ideal para uso en exteriores.

No se corroe si algún agente químico entra en contacto con la caja.

La protección de grado IP55 dificulta la entrada de polvo o agua en el interior de la caja.

Las cajas de pase Dexon no son conductivas. No puede suceder que el instalador o usuario se descargue si algún cable pierde su aislamiento y toca la superficie de la caja ya que es totalmente dieléctrico.

Además, no contiene halógenos, es autoextinguible y protege el medio ambiente ya que no contiene elementos peligrosos como cloro, yodo, cadmido, entre otros.

La tapa se ajusta rápidamente mediante tornillos de plásticos de 1/4 de vuelta.

Todas estas características hacen que las cajas ideales en el área de automatización o de control industrial.

Las cajas de pase Dexson están disponibles en 4 tamaños. (Revise la siguiente tabla para ver las referencias disponibles).

Cajas de superficie Dexson

Se sabe que al instalar una toma USB o una toma RJ-45, HMI, VGA en la canaleta, los componentes de la toma detrás de la tapa ocupan mucho espacio que podría reducir el espacio para los conductores o incluso estar en contacto con ellos.

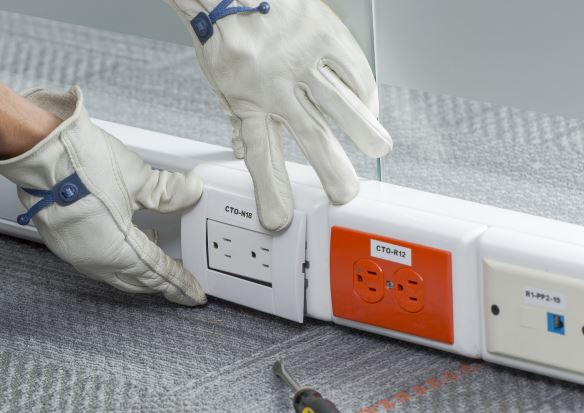

Las cajas de superficie son un elegante complemento para la instalación de tomas en las canaletas que ofrecen suficiente profundidad para introducir componentes internos de la toma

Son fabricadas en ABS+PC que brinda extraordinarias condiciones mecánicas y que ofrece un alto grado de protección a los mecanismos alojados en su interior.

Tiene los insertos del mismo material que el la caja que proporciona un mayor agarre a los tornillos, además de aumentar la superficie de contacto con la rosca. De esta forma tendrás una instalación más segura, resistente y duradera..

En la caja de superficie se pueden apreciar precortes que contemplan diferentes tamaños de canaletas, para aumentar la estética del diseño de la instalación.

Las líneas de los precortes guían al instalador para cortar la dimensión correcta para la canaleta. Una vez que se cortan los orificios, una pequeña porción de las canaletas se insertarán ligeramente en los orificios de la caja de superficie.

Hay 3 tamaños de cajas de superficie Dexson disponibles para insertar cualquier tipo de toma: 40 mm, 45 mm y 55 mm

Caja NOVA es otra caja de superficie para canaletas Dexson del tamaño 60x40. ¿En que es esta caja diferente? Dispone de 2 compartimentos que permiten la separación de cables eléctricos y cables de red en el recorrido para evitar interferencias. (más sobre las interferencias aquí).

Todas estas características hacen tambien que las cajas NOVA están ideales en el área de automatización o de control industrial.

Luego hay otras 2 cajas de superficie que están destinadas únicamente a canaletas del tamaño 100x45. El primero es una caja simple para insertar una sola toma y el segundo es una toma doble para insertar 2 tomas en la canaleta. Al igual que las cajas NOVA estas cajas reducen el tiempo de instalación y dejan un grabado más estético para el medio ambiente al mismo tiempo.

En la siguiente tabla puede ver las referencias para las cajas de superficie Dexson:

3. Sistemas de Identificación

Hay muchos cables en cualquier punto de instalación si no se identifica, fácilmente podríamos perder de vista a qué circuito pertenece cada cable. Existen métodos para identificar estos cables para ahorrar tiempo durante la instalación y el mantenimiento.

Marcadores tipo clip Dexson

Fabricado en colores para facilitar su lectura y poder reconocer que el conductor pertenece a este circuito.

Su diseño innovador permite sujetar el cable de manera fija sin dañar su aislamiento.

El instalador no tiene que temer que la leyenda desaparezca con el tiempo, ya que están termoimpresas en bajo relieve, lo que garantiza un marcado indeleble.

Cuando compra el producto, viene con un práctico aplicador de presión que reducirá el tiempo de instalación y asegurará que el marcador se sujeta fuerte.

Está disponible con leyendas de 0 a 9 y de A a Z y símbolos.

Es autoextinguible y cuenta con alta resistencia a los rayos UV, aceites, acidos, álcalis y abrasión.

Marcadores tipo anillo Dexson

Está fabricado en PVC flexible de gran durabilidad, en color amarillo y leyendas negras para una óptima visibilidad.

Es el único marcador en los mundos que cubre el rango tan amplio de identificadores de cables como estos. Los marcadores de tipo anillo están disponibles desde cables AWG 20 hasta AWG 10.

Las leyendas en el marcador están impresas por inyección de tinta o láser, lo que garantiza que las leyendas no se borren. Incluso cuando esto no se recomienda para aplicaciones donde los marcadores están expuestos a la luz solar directa las 24 horas del día, los 7 días de la semana, no causará ningún problema en los tableros eléctricos.

Los marcadores de tipo anillo son muy recomendables para aplicaciones eléctricas, electrónicas, hidráulicas y neumáticas.

Los marcadores tipo anillo son mucho más prácticos que las etiquetas adheridas en el terminal, ya que se tarda menos en instalarlo, es más visible y ofrece marcar cada trozo de cable del circuito.

Son autoextinguibles y también están disponibles leyendas del 0 al 9 de la A a la Z y símbolos

Marcadores para multiconductores Dexson

Permite identificar cables de gran diámetro, grupos de cables o tubos.

La instalación es muy sencilla, lo único que se necesita es fijar el marcador en sus extremos con 2 amarres y colocar una etiqueta que identifique el circuito eléctrico en la cara frontal del marcador.

Preguntas frecuentes

¿Por qué debería preferir la caja de pase de plástico Dexson?

Como las cajas de pase plastico no son tan robustas como las cajas de pase galvanizadas, con el tiempo se corroerán y perderán sus características. Caja de pase de plástico Dexson no se corroe y no pierde sus características.
