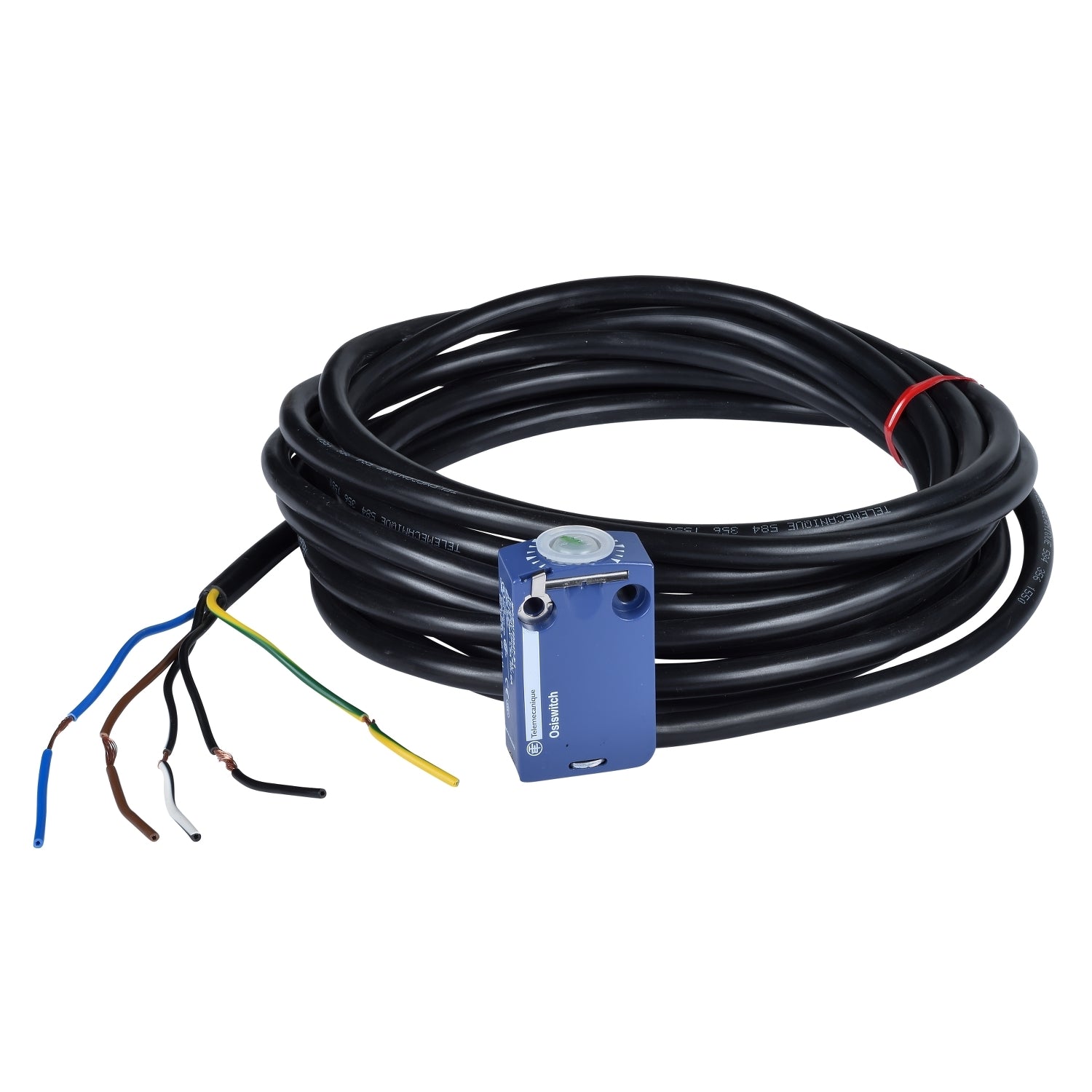

Cuerpo + Contactos de acción Instantánea OsiSense XC - ZCMD21L1 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.



Descripción

Cuerpo de final de carrera OsiSense XC con contactos de acción instantánea compatible con formato XCMD.

Es compatible con los siguientes cabezales:

  1. ZCE01 - Cabeza rotativa asociada con
    1. ZCY16 - Cabeza palanca con roldana de acero con retorno
    2. ZCY18 - Palanca con roldana termoplástica
    3. ZCY45 - Palanca de longitud variable
  2. ZCE02 - Pulsador con roldana de acero
  3. ZCE06 - Varilla flexible resortada
  4. ZCE10 - Pulsador metálico
  5. ZCE21 - Pulsador con roldana termoplástica, ataque lateral
  6. ZCE27 - Pulsador con roldana termoplástica, ataque vertical

Especificaciones

Principal

  • Gama de producto : OsiSense XC
  • Nombre de serie : Formato estándar
  • Tipo de producto o componente :
      • Cuerpo de interruptor de fin de carrera
  • Nombre corto del dispositivo : ZCMD
  • Diseño : Miniatura
  • Tipo de cuerpo : Fijo
  • Material del cuerpo : Zamak
  • Número de polos : 2
  • Tipo y composición de contactos : 1 NC + 1 NA
  • Funcionamiento de contacto : Acción rápida

Complementario

  • Compatibilidad del producto : XCMD
  • Consecutivo, seguido, continuo, adosado : Cable removible
  • Longitud de cable : 1 m
  • Composición del cable : 5 x 0.75 mm2
  • Material de aislamiento del cable : PvR
  • Forma aislamiento de contacto : Zb
  • Material de contacto : Contactos banhados a prata
  • Apertura positiva : Con
  • Velocidad de accionamiento mínima : 0.01 m/min
  • Tensión asignada de aislamiento [Ui] : 400 V
  • Máxima resistencia a través de los terminales : 25 mOhm
  • Tensión asignada de resistencia a los choques [Uimp] : 4 kV
  • Protección contra cortocircuito : 6 A
  • Durabilidad eléctrica :
      • 5000000 ciclos, DC-13 120 V, 3 W, ritmo funcion <60 ciclos/mn, factor de carga: 0.5
      • 5000000 ciclos, DC-13 24 V, 4 W, ritmo funcion <60 ciclos/mn, factor de carga: 0.5
      • 5000000 ciclos, DC-13 48 V, 3 W, ritmo funcion <60 ciclos/mn, factor de carga: 0.5
  • Anchura : 30 mm
  • Altura : 50 mm
  • Profundidad : 16 mm
  • Peso del producto : 0.065 kg

Entorno

  • Temperatura ambiente de almacenamiento : -40...70 °C

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
