Descripción

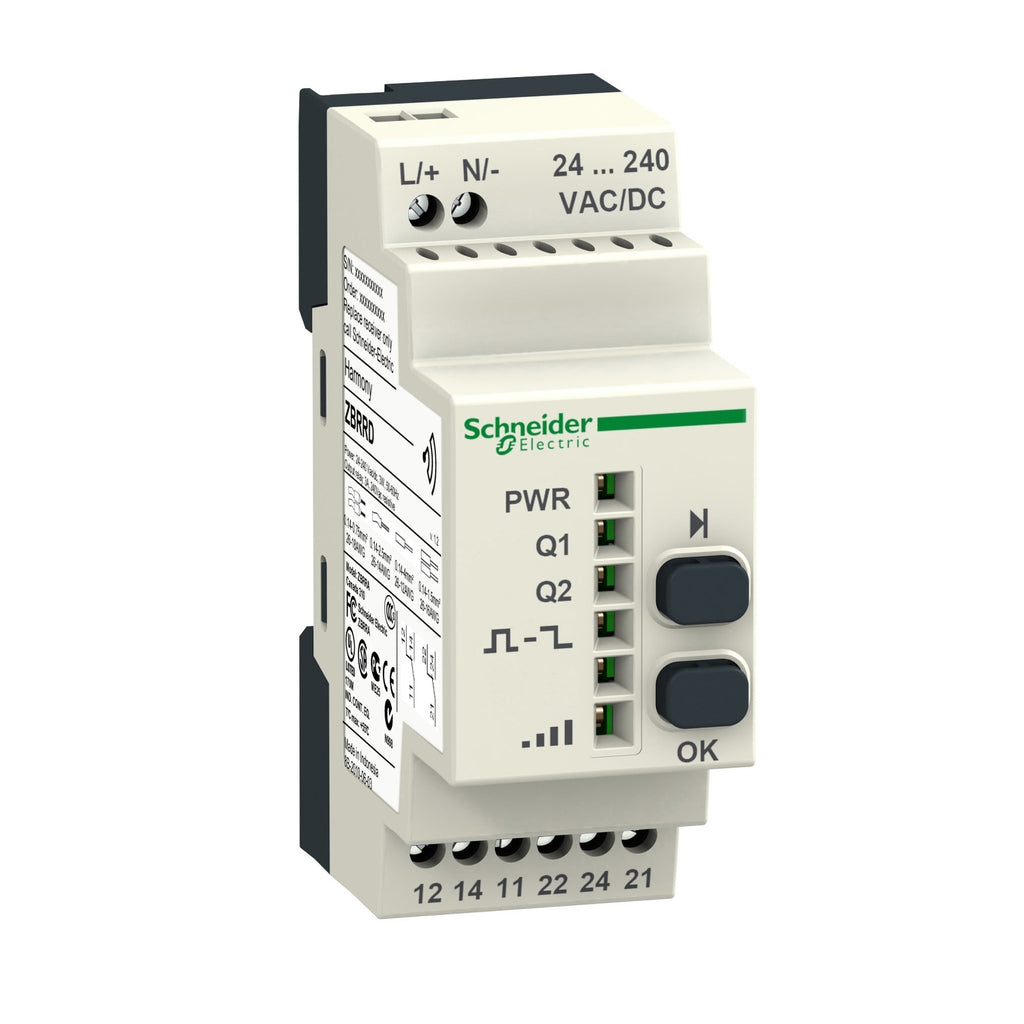

Relé Programable (como receptor) Harmony XB5R con alimentación de 24 a 240VAC/DC cuenta con 2 botones de aprendizaje, 6 indicadores LED (encendido, intensidad de señal y salidas), salidas 2NANC configurables: monoestable, biestable.
Harmony XB5R permite el control remoto de un relé (receptor) mediante un Final de Carrera o Sensor (transmisor). El control es por transmisión de radio, donde el transmisor está equipado con un generador de tipo "dinamo" que convierte la energía mecánica producida a energía eléctrica cuando se presiona el botón.
Un mensaje codificado por radio envía un código de identificación único que se envía con un solo pulso a uno o más receptores ubicados a varias docenas de metros de distancia.
Beneficios
- El final de carrera inalámbrico sin batería permite el control remoto, reduce el tiempo y los costos de instalación, al eliminando el cableado y el equipo asociado entre los transmisores y el panel de control
- Producto ecológico Green Premium.
Especificaciones
Principal
- Gama de producto : Harmony
- Tipo de producto : Receptor programable
- Nombre corto del dispositivo : ZBRRD
- Aplicación específica de producto : Interfaz a actuadores
- Función del módulo :
- Biestable
- Monoestable
- Tiempo de rearme : 2 ms Temporización
- Frecuencia de transmisión : 2405 MHz
- Emission class : 5M00G7W
- Tipo de antena : Omnidireccional
Complementario
- Corriente nominal de salida :
- 0,3 A en 48 VDC
- 3 A en 24 VDC
- 1,5 A en 240 VAC
- 3 A en 120 VAC
- 3 A en 240 VAC
- 3 A en 24 VDC
- 3 A en 240 VAC
- Tipo de salida : 2 relés
- Contactos de salida : 2NANC
- Aislamiento de entrada/salida : Aislamiento galvánico
- Rango de temporización : 0.5 s (tolerancia: - 15...15 %)
- Capacidad de conmutación en VA : 1250 VA
- Intensidad de conmutación máxima : 5 mA AC/DC
- Tensión máxima de conmutación : 250 VAC/DC
- Tensión de alimentación asignada [Us] :
- 24...240 V AC/DC 50/60 Hz - 10...10 %
- Communication port protocol :
- Zigbee consumo eficiente en 2,4 GHz
- Distancia de detección máxima :
- 100 m En campo abierto
- 25 m Emisor en caja de plátsico de tipo XAL D y receptor en armario metálico
- 40 m Emisor en caja de tipo XALD en armario metálico con uso de la antena
- Tiempo respuesta :
- < 30 ms Después de los clics del transmisor
- Categoría de empleo :
- AC-15 : B300
- DC-12
- Consumo de energía en W : 4 W AC/DC
- Capacidad de corte : 15 W
- Capacidad de corte : 750 VA
- Frecuencia del circuito de control : 50...60 Hz +/- 10 %
- Protección contra cortocircuito :
- 0,4 A fusible tipo fundido rápido
- Posición de funcionamiento :
- Cualquier posición sin desclasificación
- Consecutivo, seguido, continuo, adosado :
- 1 cable conductor 0,14…2,5 mm² - AWG 26...AWG 14 - sólido - sin terminal
- 2 cables conductores 0,14…1,5 mm² - AWG 26...AWG 16 - sólido - sin terminal
- 1 cable conductor 0,14…4 mm² - AWG 26...AWG 12 - Flexible - con terminal
- 2 cables conductores 0,14…1,5 mm² - AWG 26...AWG 16 - Flexible - con terminal
- Par de apriete : 0,5…1 N.m
- Material de la carcasa : Plástico autoextinguible
- LED de estado :
- 1 LED verde para Alimentación conectada
- 2 LEDs verde para Relé ON
- 2 LEDs verde para Modo de función
- 1 LED verde y amarillo para Recepción de señal
- Soporte de monaje :
- Carril DIN simétrico de 35 mm
- Placa de montaje
- Frecuencia de voltaje soportado de corta duración a potencia nominal : 1.5 kV 50 Hz
- Resistencia a picos de tensión [Uimp] : 4 kV
- Resistencia a sobretensiones :
- 1 kV modo diferencial
- 2 kV modo común
- Consumo máximo de potencia en W : 1 mW
- Número de canales : 1
- Modulación técnica : Q-QPSK
- Ancho banda : 5MHz
- Ganancia de la antena : 0 dBi
- Anchura : 36 mm
- Altura : 108 mm
- Profundidad : 75 mm
- Peso del producto : 0.13 kg
Entorno
- Normas :
- CSA C22.2 No 14
- UL 508
- EN/IEC 60947-5-1
- EN/IEC 60947-1
- Acuerdo de radio :
- RSS
- SRRC
- ANATEL
- ARIB T66
- FCC
- ICASA
- Cerificaciones de producto :
- C-Tick
- CCC
- CSA
- UL
- GOST
- Marcado : CE
- Temperatura ambiente de almacenamiento : -40...70 °C
- Humedad relativa : 90 % en -20…55 °C, sin condensación
- Resistencia a las vibraciones :
- +/- 7.5 mm (f = 5…14 Hz)
- 2 gn (f = 8…150 Hz)
- Resistencia a los choques :
- 10 gn (duración 16 ms) para 6000 vibraciones
- Grado de protección IP : IP20
- Grado de contaminación : 2
- Categoría de sobretensión : II
- Resistencia de aislamiento : > 500 MOhm en 500 VDC
- Tensión nominal de aislamiento [Ui] : 250 V
- Durabilidad eléctrica : 100000 ciclos
- Durabilidad mecánica : 10000000 ciclos
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
