Descripción

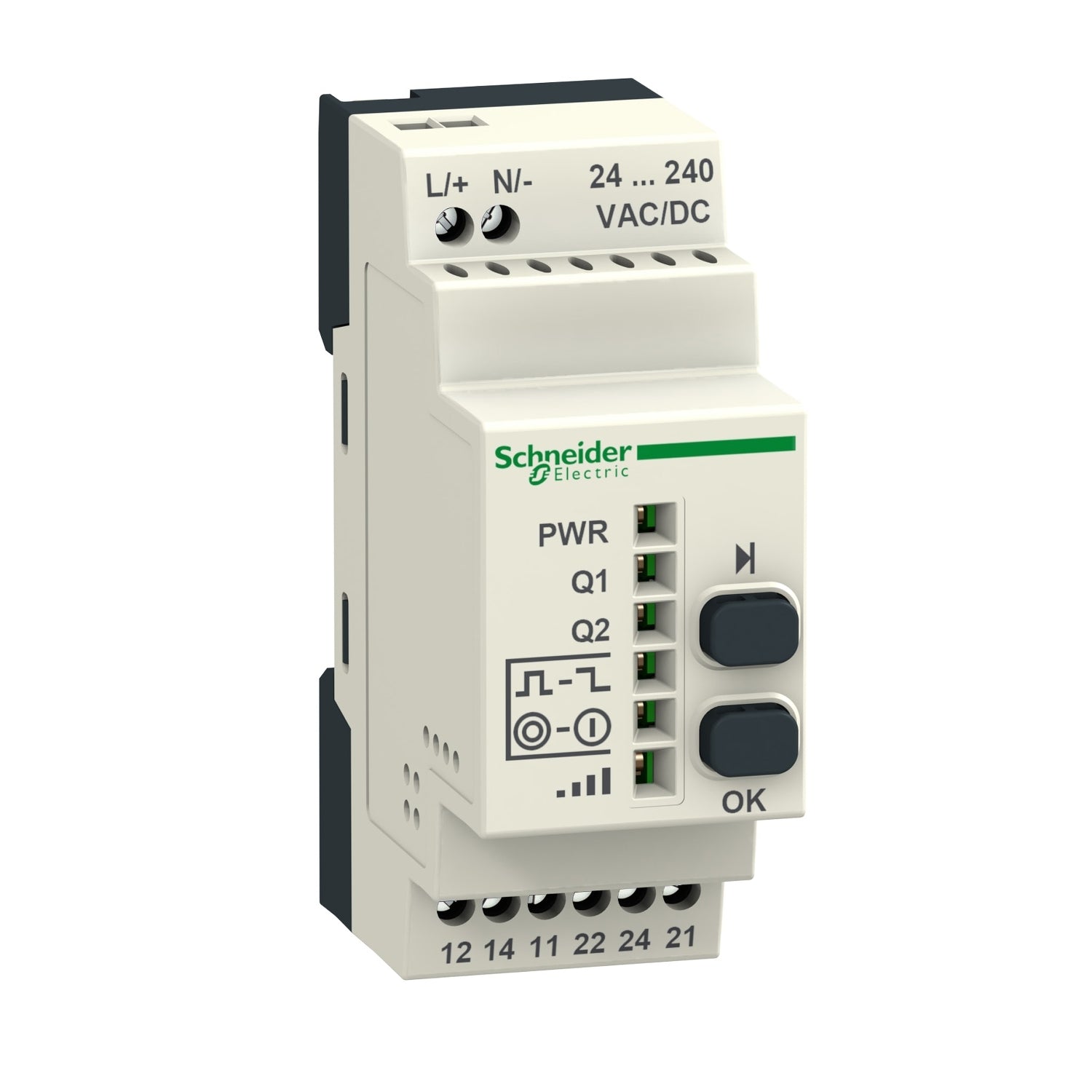

Harmony XB5R permite el control remoto de un relé (receptor) mediante un pulsador (transmisor). El control es por transmisión de radio, donde el transmisor está equipado con un generador de tipo "dinamo" que convierte la energía mecánica producida a energía eléctrica cuando se presiona el botón.
Un mensaje codificado por radio envía un código de identificación único que se envía con un solo pulso a uno o más receptores ubicados a varias docenas de metros de distancia.
Beneficios
- El pulsador inalámbrico sin batería Harmony permite el control remoto, reduce el tiempo y los costos de instalación, al eliminando el cableado y el equipo asociado entre los transmisores y el panel de control.
- Esta tecnología también permite que un operador sea móvil o tenga un control montado a bordo de un vehículo (carro, camión).
- La gama Harmony XB5R están diseñada para integrarse fácilmente en arquitecturas MachineStruxure 6 ™ para fabricantes de máquinas OEM y en arquitecturas PlantStruxure ™ para entornos de proceso
Especificaciones
Principal
- Gama de producto : Harmony
- Tipo de producto : Receptor programable
- Nombre corto del dispositivo : ZBRRA
- Aplicación específica de producto : Interfaz a actuadores
- Función del módulo :
- Biestable
- Monoestable
- Stop/start
- Tiempo de rearme : 2 ms Temporización
- Frecuencia de transmisión : 2405 MHz
- Emission class : 5M00G7W
- Tipo de antena : Omnidireccional
Complementario
- Corriente nominal de salida :
- 0,3 A en 48 VDC
- 3 A en 24 VDC
- 1,5 A en 240 VAC
- 3 A en 120 VAC
- 3 A en 240 VAC
- 3 A en 24 VDC
- 3 A en 240 VAC
- Tipo de salida : 2 relés
- Contactos de salida : 2NANC
- Aislamiento de entrada/salida : Aislamiento galvánico
- Rango de temporización : 0.5 s (tolerancia: - 15...15 %)
- Capacidad de conmutación en VA : 1250 VA
- Intensidad de conmutación máxima : 5 mA AC/DC
- Tensión máxima de conmutación : 250 VAC/DC
- Tensión de alimentación asignada [Us] :
- 24...240 V AC/DC 50/60 Hz - 10...10 %
- Communication port protocol :
- Zigbee consumo eficiente en 2,4 GHz
- Distancia de detección máxima :
- 100 m En campo abierto
- 25 m Emisor en caja de plátsico de tipo XAL D y receptor en armario metálico
- 40 m Emisor en caja de tipo XALD en armario metálico con uso de la antena
- Tiempo respuesta :
- < 30 ms Después de los clics del transmisor
- Categoría de empleo :
- AC-15 : B300
- DC-12
- Consumo de energía en W : W AC/DC
- Capacidad de corte : 15 W
- Capacidad de corte : 750 VA
- Frecuencia del circuito de control : 50...60 Hz +/- 10 %
- Protección contra cortocircuito :
- 0,4 A fusible tipo fundido rápido
- Posición de funcionamiento :
- Cualquier posición sin desclasificación
- Consecutivo, seguido, continuo, adosado :
- 1 cable conductor 0,14…2,5 mm² - AWG 26...AWG 14 - sólido - sin terminal
- 2 cables conductores 0,14…1,5 mm² - AWG 26...AWG 16 - sólido - sin terminal
- 1 cable conductor 0,14…4 mm² - AWG 26...AWG 12 - Flexible - con terminal
- 2 cables conductores 0,14…1,5 mm² - AWG 26...AWG 16 - Flexible - con terminal
- Par de apriete : 0,5…1 N.m
- Material de la carcasa : Plástico autoextinguible
- LED de estado :
- 1 LED verde para Alimentación conectada
- 2 LEDs verde para Relé ON
- 2 LEDs verde para Modo de función
- 1 LED verde y amarillo para Recepción de señal
- Soporte de monaje :
- Carril DIN simétrico de 35 mm
- Placa de montaje
- Frecuencia de voltaje soportado de corta duración a potencia nominal : 1.5 kV 50 Hz
- Resistencia a picos de tensión [Uimp] : 4 kV
- Resistencia a sobretensiones :
- 1 kV modo diferencial
- 2 kV modo común
- Consumo máximo de potencia en W : 1 mW
- Número de canales : 1
- Modulación técnica : Q-QPSK
- Ancho banda : 5MHz
- Ganancia de la antena : 0 dBi
- Anchura : 36 mm
- Altura : 108 mm
- Profundidad : 75 mm
- Peso del producto : 0.13 kg
Entorno
- Normas :
- CSA C22.2 No 14
- UL 508
- EN/IEC 60947-5-1
- EN/IEC 60947-1
- Acuerdo de radio :
- RSS
- SRRC
- ANATEL
- ARIB T66
- FCC
- ICASA
- Cerificaciones de producto :
- C-Tick
- CCC
- CSA
- UL
- GOST
- Marcado : CE
- Temperatura ambiente de almacenamiento : -40...70 °C
- Humedad relativa : 90 % en -20…55 °C, sin condensación
- Resistencia a las vibraciones :
- +/- 7.5 mm (f = 5…14 Hz)
- 2 gn (f = 8…150 Hz)
- Resistencia a los choques :
- 10 gn (duración 16 ms) para 6000 vibraciones
- Grado de protección IP : IP20
- Grado de contaminación : 2
- Categoría de sobretensión : II
- Resistencia de aislamiento : > 500 MOhm en 500 VDC
- Tensión nominal de aislamiento [Ui] : 250 V
- Durabilidad eléctrica : 100000 ciclos
- Durabilidad mecánica : 10000000 ciclos
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
