Descripción

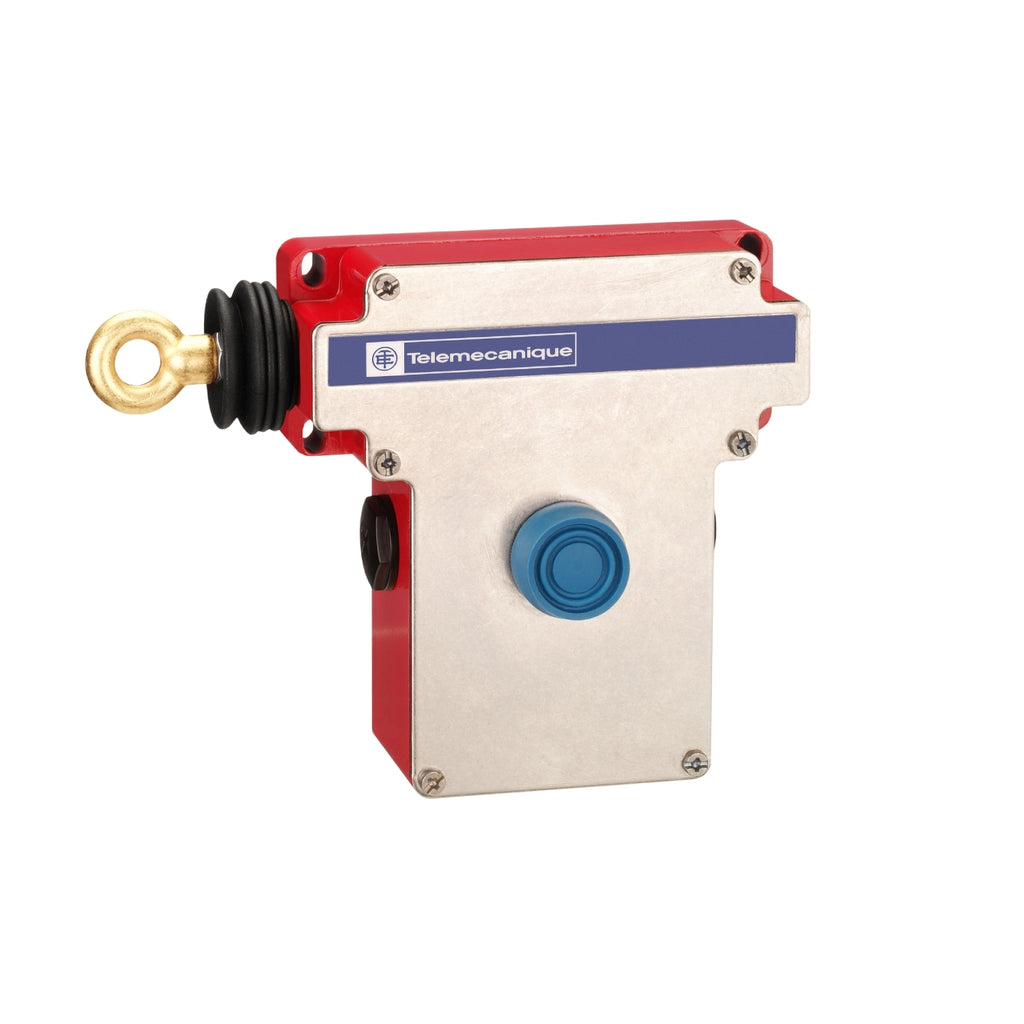

Los interruptores de parada de emergencia por cable están diseñados para evitar peligros y reducir riesgos. Son esenciales en las instalaciones y en las máquinas que son potencialmente peligrosas cuando están en funcionamiento. El operador debe ser capaz de hacer funcionar la instrucción de parada en cualquier punto dentro de su área de trabajo.
Accesorios que están compatibles con XY2CE2A250
- XY2CZ102 - Cable 25.5m de ø5.0mm
- XY2CZ105 - Cable 50.5m de ø5.0mm
- XY2CZ107 - Cable 70.5m de ø5.0mm
- XY2CZ110 - Cable 100.5m de ø5.0mm
- XY2CZ524 - Sujetacables tipo abrazadera
- XY2CZ601 - Soporte para cable fijo
- XY2CZ704 - Protector de cable
- XY2CZ213 - Tensor rápido
- XY2CZ402 - Tensor M6x60
- XY2CZ702 - Resorte terminal
- XY2CZ708 - Polea
- XY2CZ705 - Soporte de polea
Especificaciones
Principal
- Gama de producto : Preventa XY2
- Tipo de producto : Enclavamiento de emergencia
- Nombre corto del dispositivo : XY2CE
- Manejo de base de lado de longitud : Red RAL 3000
- Categoría de sobretensión : Clase I
Complementario
- Señalizaciones en local : Sin piloto
- Número de cables : 1
- Longitud máxima del cable del gatillo : 70 m
- Material del cuerpo : Zamak
- Material de la cobertura : Acero inoxidable
- Reset : Pulsador saliente
- Tipo y composición de contactos 1 NC + 1 NA
- Funcionamiento de contacto : Abertura lenta
- Punto enganche cable disparador : Lateral LH
- Conexiones - terminales : Borne de tornillo, 1 x 0.5...2 x 1.5 mm²
- Par de apriete : 0,8…1,2 N.m
- Número de entrada para cables :
- 3 tapped entry para Pg 13,5 cable gland
- Nivel de seguridad :
- Puede alcanzar PL = e con o sistema de control adecuado y correctamente cableado
- Puede alcanzar la categoría 4 con o sistema de control adecuado y correctamente cableado
- Puede alcanzar SIL 3 con o sistema de control adecuado y correctamente cableado
- Fiabilidad de la función de seguridad :
- B10d = 300000 valor dado para un tiempo de vida de 20 años limitado por desgaste mecánico o de
contacto - Marcado : CE
- Durabilidad mecánica : 60000 ciclos
- Distancia entre soportes de cables : 5 m
- Corriente nominal de empleo [Ie] :
- 3 A en 240 V, AC-15, A300
- 0,27 A en 250 V, DC-13, Q300
- Intensidad térmica convencional en la envolvente [Ithe] : 10 A
- Tensión nominal de aislamiento [Ui] : 500 V
- Resistencia a picos de tensión [Uimp] : 6 kV
- Apertura positiva : Con
- Maximum resistance across terminals : 25 MOhm
- Protección contra cortocircuito : 10 A Fusible de cartucho tipo gG
- Descripción terminales iso n°1 :
- (13-14)NO
- (21-22)NC
- Peso del producto : 1.45 kg
- Código de compatibilidad : XY2CE
Entorno
- Normas :
- EN/IEC 60947-5-1
- EN/IEC 60204-1
- Directiva de maquinário 2006/42/CE
- EN/IEC 60947-5-5
- EN/ISO 13850
- Work equipment directive 2009/104/EC
- Certificaciones de producto :
- UL category NISD emergency stop devices
- CCC
- CSA
- Tratamiento de protección : TC
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40...70 °C
- Resistencia a las vibraciones : 10 gn (f = 10…300 Hz)
- Resistencia a los choques : 50 gn 11 ms
- Grado de protección IP : IP66
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
