Descripción

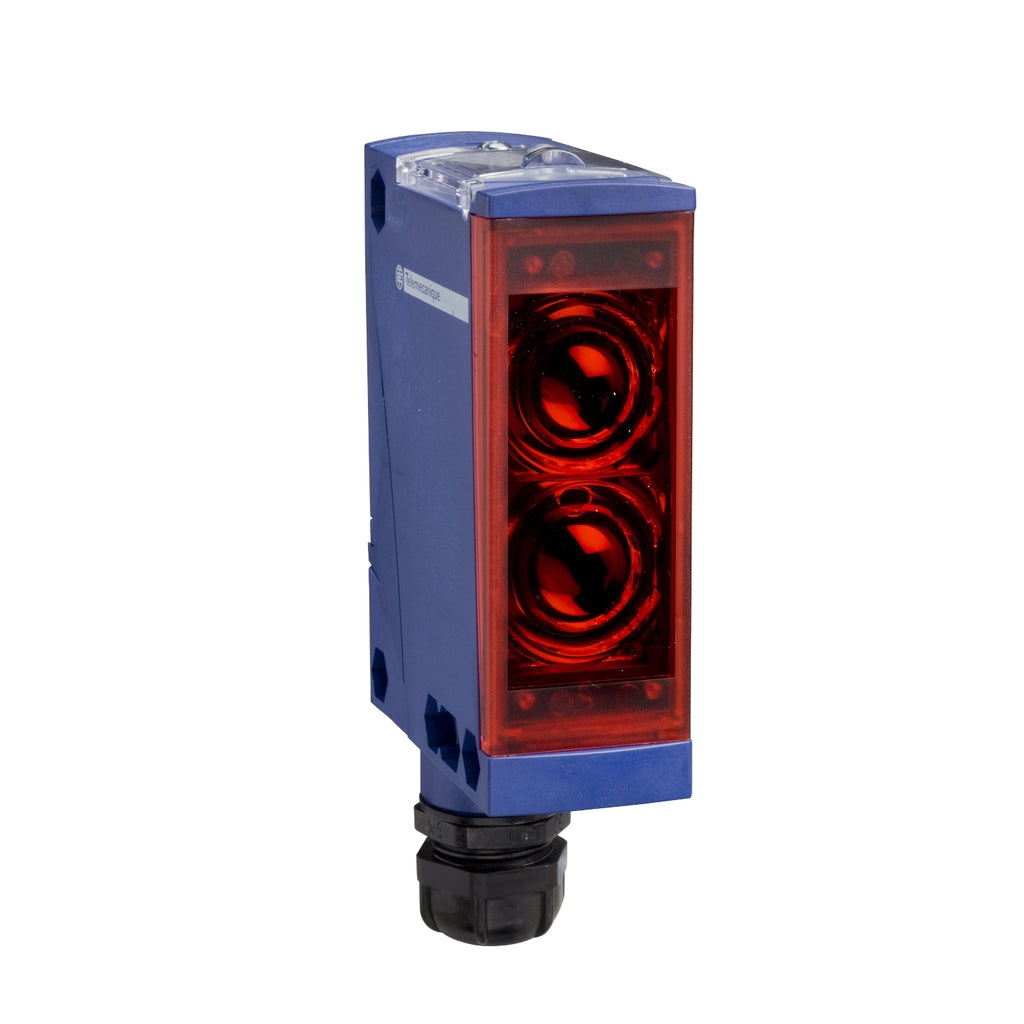

La gama Osisense XU multimodo ofrece simplicidad a través de la innovación (OSI), una sola referencia puede trabajar en los 4 modos de detección. Un solo producto que se adapta a cualquier tipo de uso simplemente presionando el botón “teach”: objeto detectado = salida activada automáticamente, ajuste es ultra preciso por autoaprendizaje y selección de NA/NC.
Especificaciones
Principal
- Gama de producto : OsiSense XU
- Nombre de serie : Multimodo de función genérica
- Tipo de sensores electrónico : Sensores fotoeléctrico
- Nombre de detector : XUX
- Diseño del detector : Compacto 92 x 71
- Sistema de detección : Multimodo
- Material : Plástico
- Tipo de señal de salida : Discreta
- Tipo de circuito de alimentación : AC/DC
- Técnica de cableado de detector : 5 hilos
- Función de salida digital : NA o NC programable
- Consecutivo, seguido, continuo, adosado :
- Terminales abraz. fijac., 1 x 1,5 mm² o 1 x 0,75 mm² con adaptador
- Emisión :
- Infrarojos difuso
- Infrarojos difuso con supresión de fondo
- Infrarojos haz fotoelétrico
- Rojo reflexo polarizado
- Distancia de detección nominal :
- 11 m reflexo polarizado es necesario o reflector XUZC50
- 40 m haz fotoelétrico es necesario un transmisor XUX0ARCTT16T
- 2 m difuso
- 1.3 m difuso con supresión de fondo
Complementario
- Material del envolvente : PBT
- Material de la lente : PMMA
- Distancia de detección máxima :
- 15 m reflexo polarizado
- 3 m difuso
- 60 m haz fotoelétrico
- 1.3 m difuso con supresión de fondo
- Tipo de salida : Relé
- Agregar en salida :
- Con salida de alarme, <= 100 mA con protección de sobrecarga y cortocircuito
- Entrada de cable :
- 1 entrada para pasacables M16 x 1,5, diámetro ext cable: 7…10 mm
- LED de estado :
- 1 LED - verde para supply
- 1 LED - rojo para instabilidad
- 1 LED - amarillo para estado de salida
- Tensión de alimentación nominal [Us] :
- 24...240 VAC/DC
- Capacidad de conmutación en mA :
- 0.5 A - cos φ = 0,4 para 0,5 millones de ciclos a 1 ciclo de funcionamento por segundo a 250 V
- 3 A - cos φ = 1 para 0,5 millones de ciclos a 1 ciclo de funcionamento por segundo a 250 V
- Frecuencia de conmutación : <= 20 Hz
- Maximum voltage drop <1.5 V - estado cerrado
- Consumo de energía en W : 2 W AC/DC
- Rango de temporización :
- 0.02...15 s monoestable, con atraso cableado o descableado (programable) retardo
- Maximum delay first up : 200 ms
- Maximum delay response : 25 ms
- Maximum delay recovery : 25 ms
- Configuración : Autodidacta
- Durabilidad eléctrica :
- 500000 ciclos 1, ritmo funcion <60 ciclos/mn en 250 V
- 500000 ciclos 0.4, ritmo funcion <60 ciclos/mn en 250 V
- Profundidad : 77 mm
- Altura : 92 mm
- Anchura : 92 mm
- Peso del producto : 0.2 kg
Entorno
- Certificaciones de producto :
- UL
- CE
- CSA
- Temperatura ambiente de funcionamiento : -25…55 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Resistencia a las vibraciones :
- 7 gn, amplitud = +/- 1,5 mm (estado 1) 10…55 Hz
- Resistencia a los choques : 30 gn (duración 11 ms)
- Grado de protección IP :
- Aislamiento doble IP65
- Aislamiento doble IP67
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
