Descripción

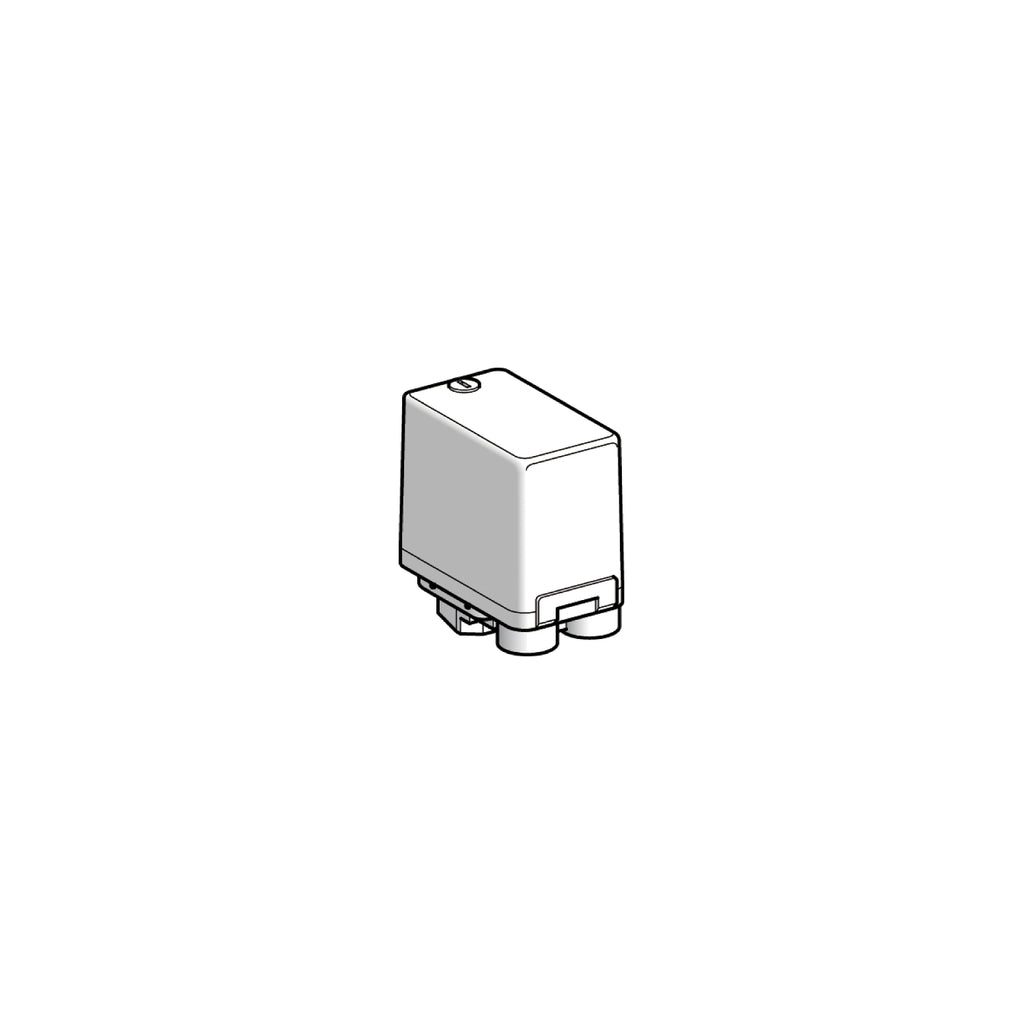

Los sensores de presión electromecánicos OsiSense XM están orientadas a trabajar en circuitos de control y de potencia. Tienen contactos eléctricos de potencia bipolar o tripolar destinados a controlar directamente motores monofásicos o trifásicos.
Especificaciones
Principal
- Gama de producto : OsiSense XM
- Tipo de presostato : Sensores presión electromecánico
- Nombre del detector de presión : XMP
- Capacidad de presión : 12 bar
- Conexión de fluido : G 1/4 (hembra)
- Fluido controlado :
- Aire - 0…70 °C
- Agua limpa - 0…70 °C
- Agua de mar - 0…70 °C
- Entrada de cable : 2 entradas roscadas para pasacables Pg 13.5
- Tipo de contactos y composición : 2 NC acción de ajuste
- Tipo presostato de operación : Regulación entre 2 umbrales
- Consecutivo, seguido, continuo, adosado :
- Terminales abraz. fijac.: mínimo: 2 x 4 mm2
- Tipo de circuito eléctrico : Circuito de alimentación
- Tipo de escala : Diferencial ajustable
- Visualización local : Sem
Complementario
- Rango de ajuste bajo : 0.3…10.3 bar
- Intervalo de ajuste para definición alta : 1.3…12 bar
- Mínimo diferencial posible end efinición baja : 1 bar
- Mínimo diferencial posible en definición elevada : 1.7 bar
- Posible dif. máx. a ajuste alto : 8.4 bar
- Presión de destrucción : 30 bar
- Tipo de válvula de descompresión : Sem
- Tipo de control : Sin
- Tipo de bloque de terminales : 4 terminales
- Accionador de presión : Diafragma
- Materiales en contacto con flu :
- Liga de zinco cromado
- Nitrilo con cobertura de tela
- Material del envolvente : PA impregnada con fibra de vidro
- Posición de funcionamiento : Cualquier posición
- Maximum operating rate : 10 ciclos/min
- Precisión de repetición : 3.5 %
- Tensión asignada de aislamiento [Ui] : 500 V
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Maximum resistance across terminals : 25 MOhm
- Durabilidad eléctrica :
- 1000000 ciclos 1.5 kW, ritmo funcion <10 ciclos/mn, factor de carga: 0.4, 400 V AC 3 fases
- 500000 ciclos 3 kW, ritmo funcion <10 ciclos/mn, factor de carga: 0.4, 400 V AC 3 fases
- 600000 ciclos 1.5 kW, ritmo funcion <10 ciclos/mn, factor de carga: 0.4, 230 V AC 3 fases
- 700000 ciclos 2.2 kW, ritmo funcion <10 ciclos/mn, factor de carga: 0.4, 400 V AC 3 fases
- Endurancia mecánica : 1000000 ciclos
- Ajustes : Porca
- Peso del producto : 0.43 kg
- Descripción terminales ISO n°1 :
- (3-4)NA
- (1-2)NC
- Profundidad : 98 mm
- Altura : 106 mm
- Anchura : 57 mm
Entorno
- Certificaciones de producto : EAC
- Normas :
- CE
- EN/IEC 60947-4-1
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Resistencia a las vibraciones : 3 gn (estado 1) 10…500 Hz
- Resistencia a los choques : 50 gn
- Clase de potección contra choques eléctricos : Clase I
- Grado de protección IP : IP54
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
