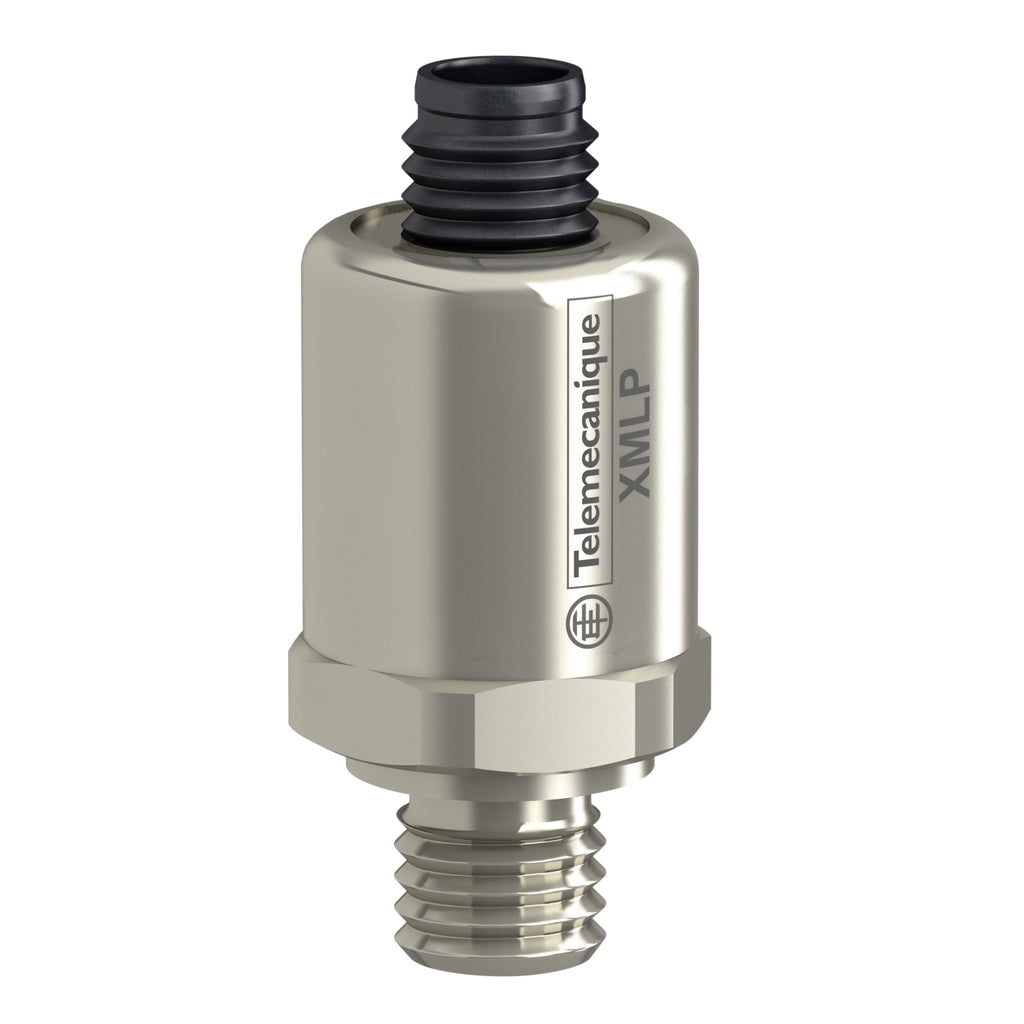

Descripción
Sensores de presión electrónicos OsiSense XM están orientadas a trabajar en circuitos de control ,tienen contactos eléctricos estándar. Están destinados a controlar bobinas de contactores, relés, electroválvulas entre otros.
Estos transmisores integran una celda de medición de presión cerámica. La
tecnología de cerámica se ha utilizado con éxito durante muchos años y ofrece un alto nivel de sensibilidad especialmente adecuada para medir bajas presiones. Los transmisores de presión se pueden usar para medir los siguientes tipos de presión: aire ,agua dulce y la mayoría de los aceites hidráulico , además de que estos transmisores pueden controlar fluidos que varían en temperatura de -15 a 125 ° C.
Beneficios
- Diseño compacto y robusto ,gracias a sus dimensiones de diámetro 30mm y 50mm de longitud pueden instalarse en los espacios más reducidos de su maquinaria. Cuenta con un cuerpo de acero inoxidable 304 que los hace ideales para máquinas industriales.
- Tecnología “Todo fluido” : La unidad de presión está soldada directamente sobre el cuerpo de producto. Esto contribuye a su excelente fiabilidad y su compatibilidad con todo tipo de fluidos como aceites hidráulicos, aire, agua (dulce y de mar), gases, fluidos refrigerantes, entre otros.
Especificaciones
Principal
- Gama de producto : OsiSense XM
- Tipo de producto : Sensores de presión electrónicos
- Tipo de presostato : Transmisor de presión
- Nombre del detector de presión : XMLP
- Tipo de circuito eléctrico : Circuito de control
- Capacidad de presión : 16 bar
- Visualización local : Sem
- Fluido controlado :
- Aire : -30…135 °C
- Agua limpia : 0…135 °C
- Aceite hidráulico : -30…135 °C
- Gas : -30…135 °C
- Refrigeration fluid : -30…135 °C
- Conexión de fluido : G 1/4A (macho)
- Consecutivo, seguido, continuo, adosado :
- 1 conector macho M12 4 patillas
- Tensión de alimentación asignada [Us] :
- 12...24 V SELV CC (límites de tensión: 7…33 V)
- Consumo de corriente : < 23 mA
- Tipo de señal de salida : Analógico
- Función de salida analógica : 4..0,20 mA, 2 hilos
Complementario
- Rango de ajustes de presión : 0…16 bar
- Presión máxima permitida - sob : 48 bar
- Presión de destrucción : 96 bar
- Materiales en contacto con flu :
- Stainless steel AISI 316L
- Fluorocarbon FPM
- Posición de funcionamiento : Cualquier posición
- Tipo de protección :
- Polaridad inversa
- Cortocircuito de carga
- Resistencia a picos de tensión [Uimp] : 0 ,5 kV
- Tiempo respuesta en salida : <= 2 ms 10...90 % of full scale
- Precisión de medida : +/- 0.5 % de rango de medida
- Resolution : 0.1 % of the measuring range
- Desviación de la sensibilidad : +/- 0.02 % of measuring range/°K
- Desvio de punto zero : +/- 0.02 % of measuring range/°K
- Durabilidad mecánica : 10000000 ciclos
- Peso del producto : 0,09 kg
- Diámetro : 26 mm
- Longitud : 38.1 mm
Entorno
- Normas :
- NSF ANSI 61
- EN/IEC 61326-2-3
- Certificaciones de producto :
- RCM
- CULus
- CE
- EAC
- Tratamiento de protección : TC
- Temperatura ambiente de funcionamiento : -30…85 °C
- Temperatura ambiente de almacenamiento : -50…100 °C
- Resistencia a las vibraciones : 20 gn (estado 1) 15…2000 Hz
- Resistencia a los choques : 100 gn para 11 ms
- Grado de protección IP : IP65
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
