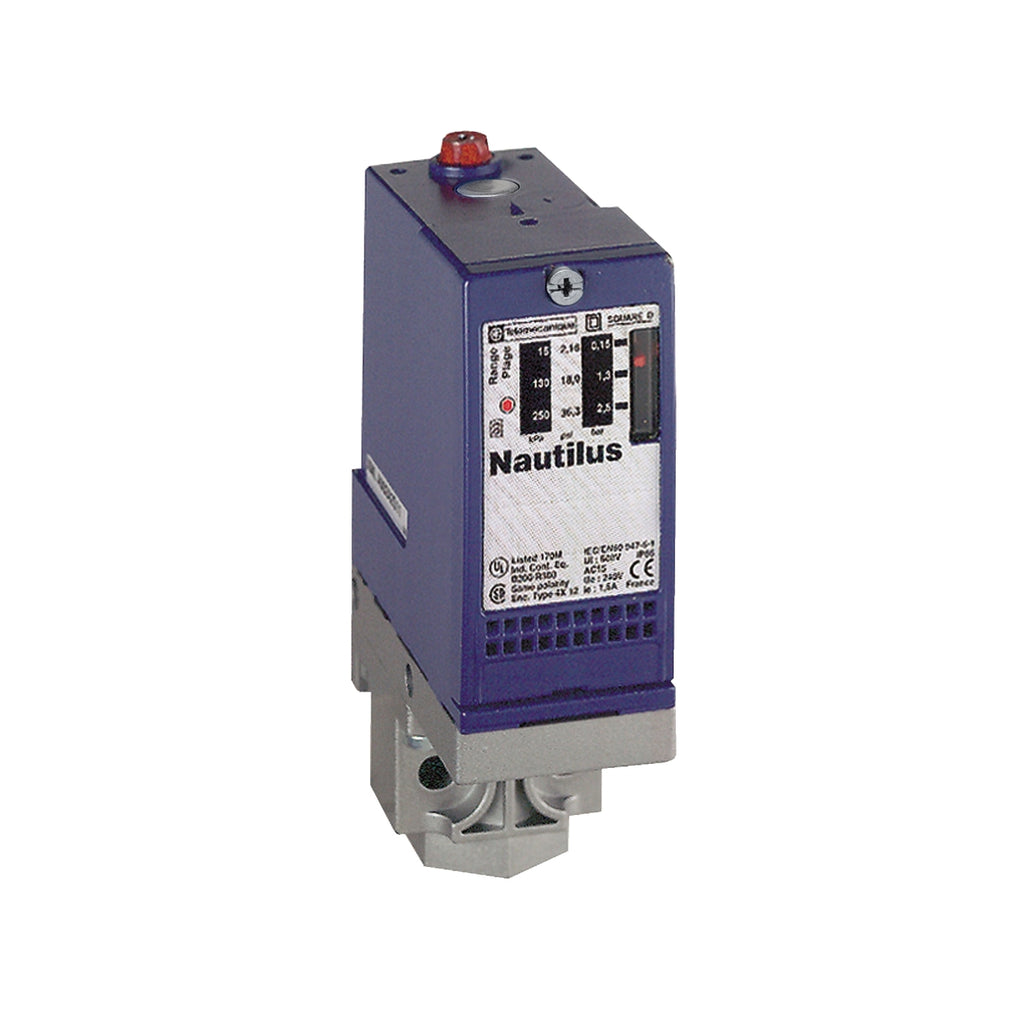

Sensor de Presión Electromecánico OsiSense XMLA - 20 Bar - G 1/4 - 1x PG13 - 1NANC - XMLA020C2S11 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Los sensores de presión electromecánicos OsiSense XM están orientadas a trabajar en circuitos de control y de potencia. Tienen contactos eléctricos de potencia bipolar o tripolar destinados a controlar directamente motores monofásicos o trifásicos.

Especificaciones

Principal

  • Gama de producto : OsiSense XM
  • Tipo de presostato : Sensores presión electromecánico
  • Nombre del detector de presión : XMLA
  • Capacidad de presión : 20 bar
  • Fluido controlado : Fluido corrosivo - 0...160 °C
  • Conexión de fluido : G 1/4 (hembra)
  • Entrada de cable : 1 conector Pg 13
  • Consecutivo, seguido, continuo, adosado :
      • Terminales de abrazaderas roscadas, 1 x 0.5...2 x 2.5 m
  • Calibre AWG : AWG 20...AWG 14
  • Entrada de cable : Prensaestopas 9…13 mm
  • Tipo de contactos y composición : 1 NANC
  • Tipo presostato de operación : Detección de 1 limiar único
  • Tipo de circuito eléctrico : Circuito de control
  • Tipo de escala : Diferencial fijo
  • Visualización local : Donde
  • Rango de ajuste alto : 1…20 bar
  • Rango de ajuste bajo : 0.6…19 bar
  • Presión máxima permitida - sob : 45 bar
  • Presión de destrucción : 90 bar
  • Accionador de presión : Diafragma
  • Materiales en contacto con flu :
      • 316L acero inoxidable
      • PTFE
  • Material del envolvente : Aleación de cinc
  • Corriente nominal (In) :
      • 3 A, B300, AC-15 (Ue = 120 V)
      • 1.5 A, B300, AC-15 (Ue = 240 V)
      • 0.1 A, R300, DC-13 (Ue = 250 V)

Complementario

  • Diferencial natural a valores bajos : 0.4 bar - +/- 0,2 bar
  • Diferencial natural en altos valores : 1 bar - +/- 0,1 bar)
  • Presión máxima permitida - por : 25 bar
  • Tipo de bloque de terminales 4 terminales
  • Rango de operación : 120 ciclos/mn
  • Precisión de repetición : 2 %
  • Tensión asignada de aislamiento [Ui] : 300 V
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Funcionamiento de contactos auxiliares : Acción de ajustes
  • Material de contactos : Contactos de plata
  • Maximum resistance across terminals : 25 mOhm
  • Protección contra cortocircuito : 10 A cartucho fusible, tipo gG (gI)
  • Endurancia mecánica : 5000000 ciclos
  • Ajustes : Externa
  • Altura : 113 mm
  • Profundidad : 75 mm
  • Anchura : 35 mm
  • Peso del producto : 0.685 kg

Entorno

  • Normas :
      • CE
      • CSA C22.2 No 14
      • UL 508
      • EN/IEC 60947-5-1
  • Certificaciones de producto :
      • UL
      • EAC
      • LROS
      • CCC
      • CSA
      • BV
  • Tratamiento de protección : TC
  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Posición de funcionamiento : Cualquier posición
  • Resistencia a las vibraciones : 4 gn (estado 1) 30…500 Hz)
  • Resistencia a los choques : 50 gn
  • Clase de potección contra choques eléctricos : Clase I
  • Grado de protección IP : IP66

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
