Descripción

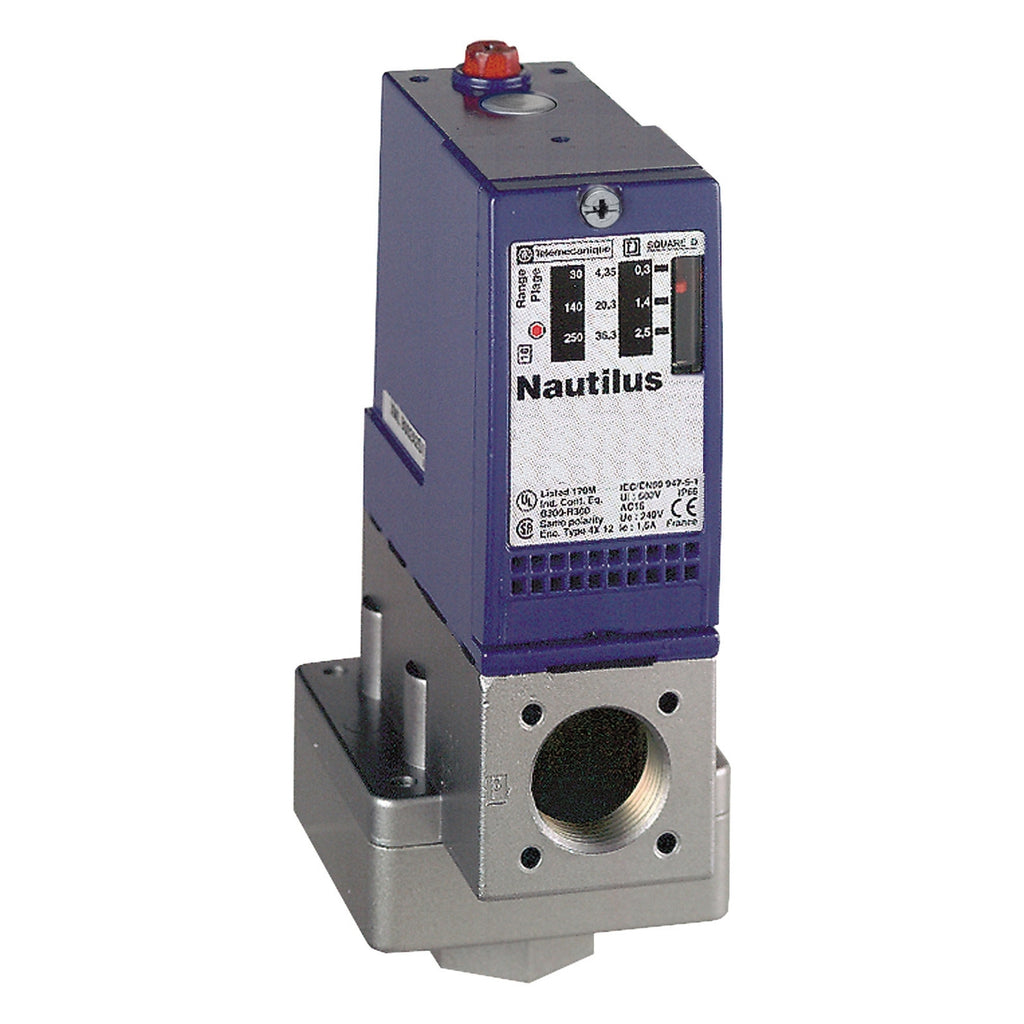

Los sensores de presión electromecánicos OsiSense XM están orientadas a trabajar en circuitos de control y de potencia. Tienen contactos eléctricos de potencia bipolar o tripolar destinados a controlar directamente motores monofásicos o trifásicos.
Especificaciones
Principal
- Gama de producto : OsiSense XM
- Tipo de presostato : Sensores presión electromecánico
- Nombre del detector de presión : XMLA
- Capacidad de presión : 2.5 bar
- Fluido controlado :
- Aire - 0…70 °C
- Agua limpia - 0…70 °C
- Agua de mar - 0…70 °C
- Conexión de fluido : G 1/4 (hembra)
- Entrada de cable : 1 conector Pg 13
- Consecutivo, seguido, continuo, adosado :
- Terminales de abrazaderas roscadas, 1 x 0.5...2 x 2.5 m
- Calibre AWG : AWG 20...AWG 14
- Entrada de cable : Prensaestopas 9…13 mm
- Tipo de contactos y composición : 1 NANC
- Tipo presostato de operación : Detección de 1 limiar único
- Tipo de circuito eléctrico : Circuito de control
- Tipo de escala : Diferencial fijo
- Visualización local : Donde
- Rango de ajuste alto : 0.15…2.5 bar
- Rango de ajuste bajo : 0.02…2.37 bar
- Presión máxima permitida - sob : 9 bar
- Presión de destrucción : 18 bar
- Accionador de presión : Diafragma
- Materiales en contacto con flu :
- Nitrilo
- Aleación de cinc
- Material del envolvente : Aleación de cinc
- Corriente nominal (In) :
- 3 A, B300, AC-15 (Ue = 120 V)
- 1.5 A, B300, AC-15 (Ue = 240 V)
- 0.1 A, R300, DC-13 (Ue = 250 V)
Complementario
- Diferencial natural a valores bajos : 0.13 bar - +/- 0,03 bar
- Diferencial natural en altos valores : 0.13 bar - +/- 0,03 bar)
- Presión máxima permitida - por : 5 bar
- Tipo de bloque de terminales 4 terminales
- Rango de operación : 120 ciclos/mn
- Precisión de repetición : 2 %
- Tensión asignada de aislamiento [Ui] : 300 V
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Funcionamiento de contactos auxiliares : Acción de ajustes
- Material de contactos : Contactos de plata
- Maximum resistance across terminals : 25 mOhm
- Protección contra cortocircuito : 10 A cartucho fusible, tipo gG (gI)
- Endurancia mecánica : 8000000 ciclos
- Ajustes : Externa
- Altura : 158 mm
- Profundidad : 77.5 mm
- Anchura : 35 mm
- Peso del producto : 0.995 kg
Entorno
- Normas :
- CE
- CSA C22.2 No 14
- UL 508
- EN/IEC 60947-5-1
- Certificaciones de producto :
- UL
- EAC
- LROS
- CCC
- CSA
- BV
- Tratamiento de protección : TC
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Posición de funcionamiento : Cualquier posición
- Resistencia a las vibraciones : 4 gn (estado 1) 30…500 Hz)
- Resistencia a los choques : 50 gn
- Clase de potección contra choques eléctricos : Clase I
- Grado de protección IP : IP66
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
