Descripción

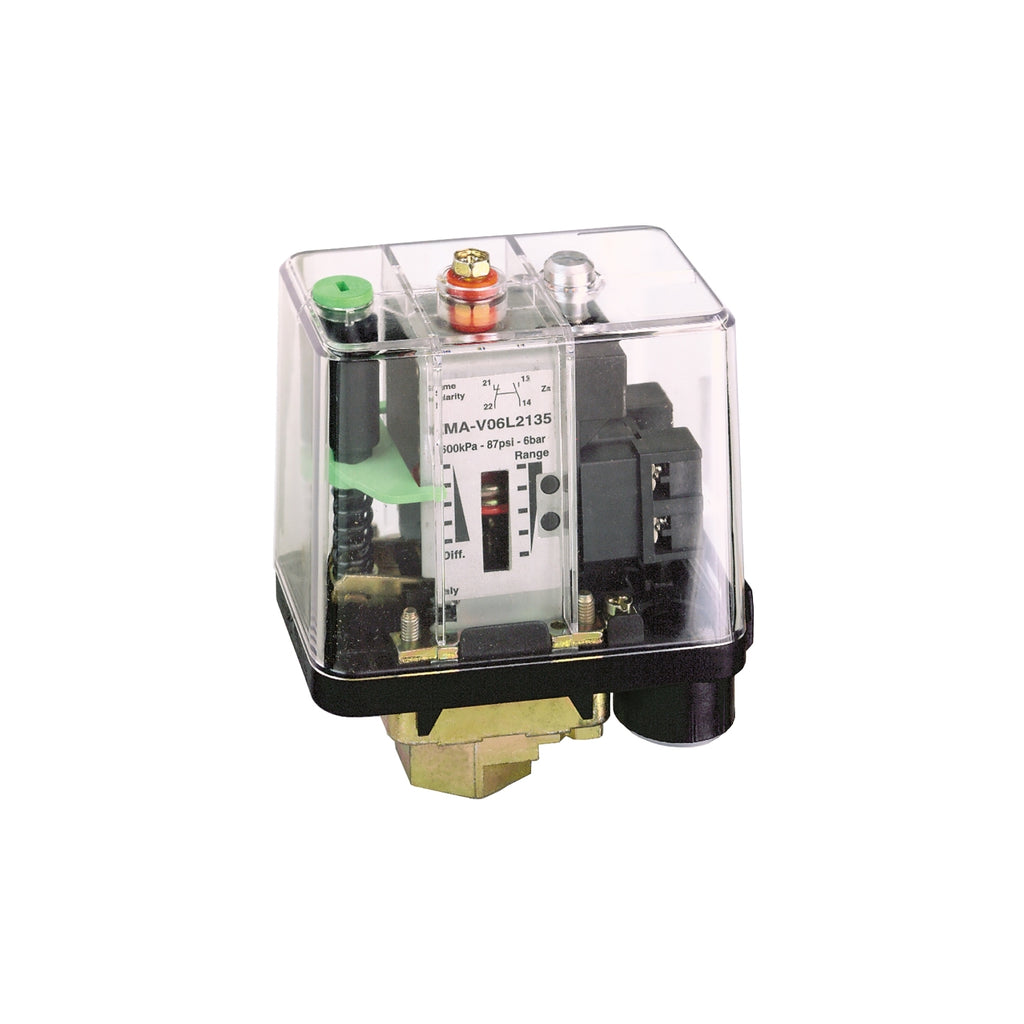

Los sensores de presión electromecánicos OsiSense XM están orientadas a trabajar en circuitos de control y de potencia. Tienen contactos eléctricos de potencia bipolar o tripolar destinados a controlar directamente motores monofásicos o trifásicos.
Especificaciones
Principal
- Gama de producto : OsiSense XM
- Tipo de presostato : Sensores presión electromecánico
- Nombre del detector de presión : XMA
- Capacidad de presión : 12 bar
- Tipo de contactos y composición : 1 NANC acción de ajuste
- Fluido controlado :
- Aire - tipo de cable: 0…55 °
- Agua limpa - tipo de cable: 0…55 °C
- Agua de mar - tipo de cable: 0…55 °C
- Conexión de fluido : G 1/4 (hembra)
- Entrada de cable : 2 entradas roscadas para pasacables Pg 13.5
- Consecutivo, seguido, continuo, adosado :
- Terminales abraz. fijac., 1 x 1...2 x 2,5 mm²
- Tipo de circuito eléctrico : Circuito de control
- Corriente nominal (In) :
- 3 A (Ue = 120 V), AC-15, B300
- 1.5 A (Ue = 240 V), AC-15, B300
- 0.1 A (Ue = 250 V), DC-13, R300
- Ajustes : Externa
- Color de cubierta : Transparente
- Tipo presostato de operación : Regulación entre 2 umbrales
- Tipo de escala : Diferencial fijo
- Visualización local : Sem
- Material del envolvente : PC impregnado con Lexan 1
- Rango de ajuste : alto 1.3…12 bar
- Rango de ajuste bajo : 0.3…10.3 bar
- Accionador de presión : Diafragma
- Mínimo diferencial posible end efinición elevada : 1.7 bar
- Mínimo diferencial posible en definición baja : 1 bar
- Presión de destrucción : 30 bar
- Materiales en contacto con flu :
- Liga de zinco cromado
- Nitrilo con cobertura de tela
- Presión máxima permitida - sob : 27 bar
Complementario
- Altura : 113 mm
- Anchura : 57 mm
- Profundidad : 97.5 mm
- Posición de funcionamiento : Cualquier posición
- Presión máxima permitida - por : 15 bar
- Protección contra cortocircuito : 10 A cartucho fusible, tipo gG (gl)
- Maximum operating rate : 10 ciclos/mn
- Tensión asignada de aislamiento [Ui] : 500 V
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Durabilidad eléctrica : 1000000 ciclos, 50/60 Hz, AC-15, 240 V / 3 A 10 A
- Endurancia mecánica : 1000000 ciclos
- Precisión de repetición : 3.5 %
- Peso del producto 0.43 kg
Entorno
- Normas :
- CE
- EN/IEC 60947-5-1
- Certificaciones de producto :
- CCC
- UL
- CSA
- Temperatura ambiente de funcionamiento : -25…55 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Tratamiento de protección : TC
- Clase de protección contra choques eléctricos : Clase I
- Grado de protección IP : IP54
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
