Especificaciones
Principal

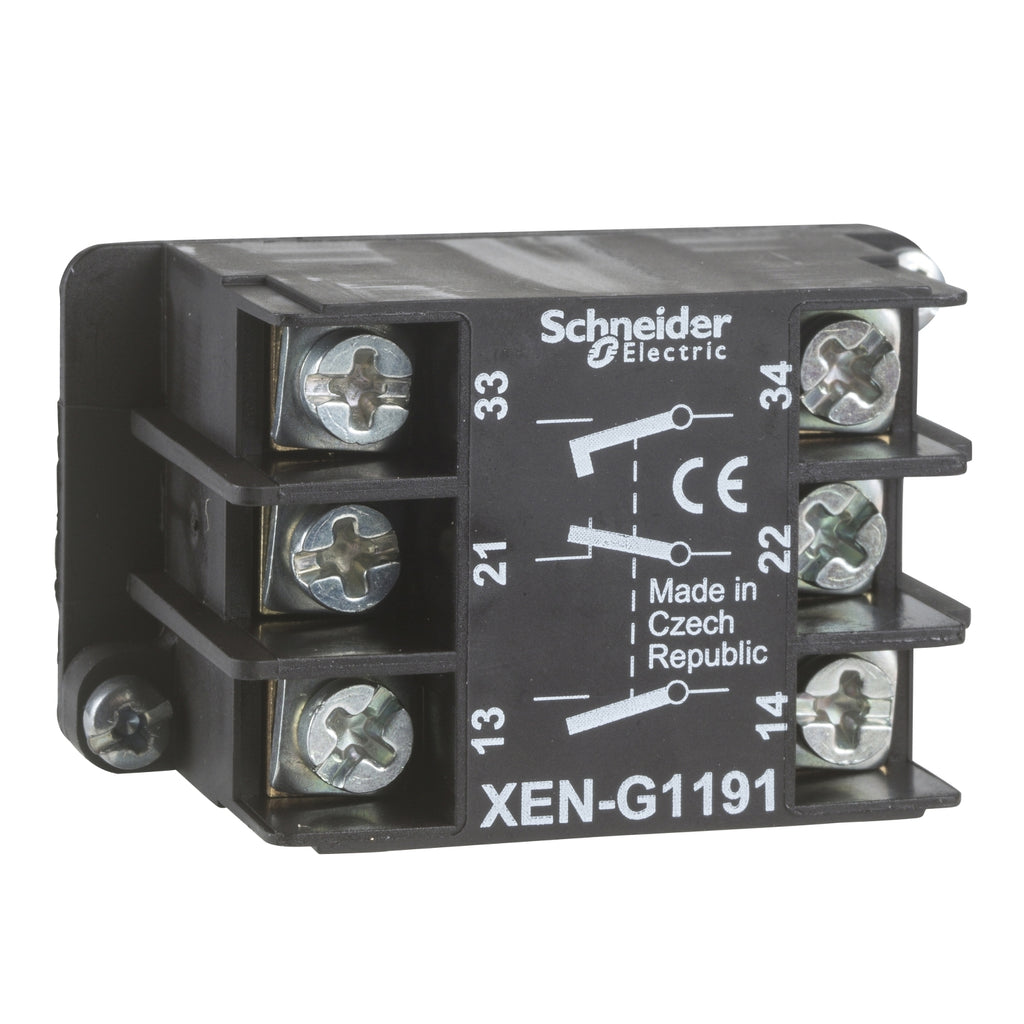

- Gama de producto : Harmony XAC
- Tipo de producto o componente : Bloque de contacto
- Nombre de componente : XENG
- Tipo de circuito eléctrico : Circuito de control
- Aplicación de bloque contactos : 2 Velocidades
- Tipo de bloque de contactos : Único
- Tipo de operador : Retorno de resorte
- Compatibilidad del producto :
- XACA
- XACA9...cabeza
- Tipo y composición de contactos : 1 NC + 2 NA
- Montaje del bloque : Montaje frontal
- Funcionamiento de contacto :
- Ruptura lenta
- Escalon.
Complementario
- Conexiones - terminales
- Terminales de fijación por tornillo, 1 x 0.5...1 x 2.5 mm² sin terminal
- Terminales de fijación por tornillo, 1 x 0.5...2 x 1.5 mm² con terminal
- Endurancia mecánica : 1000000 ciclos
- Código designación de los contactos
- A600 AC-15, Ue = 240 V, Ie = 3 A
- A600 AC-15, Ue = 600 V, Ie = 1.2 A
- Q600 DC-13, Ue = 250 V, Ie = 0.27 A
- Q600 DC-13, Ue = 600 V, Ie = 0.1 A
- Intensidad térmica convencional en la envolvente [Ithe] : 10 A
- Tensión asignada de aislamiento [Ui] : 600 V (grado contaminación 3)
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Maximum resistance across terminals : 25 MOhm
- Fuerza de funcionamiento : 18 N
- Protección contra cortocircuito :
- 10 A protección con fusible por cartucho fusi tipo gG (gl)
- Potencia nominal de funcionamiento en W :
- 40 W DC-13 para 1000000 ciclos, ritmo funcion <3600 cyc/h en 120 V, factor de carga = 0.5 acorde a IEC 60947-5-1
- 48 W DC-13 para 1000000 ciclos, ritmo funcion <3600 cyc/h en 48 V, factor de carga = 0.5 acorde a IEC 60947-5-1
- 65 W DC-13 para 1000000 ciclos, ritmo funcion <3600 cyc/h en 24 V, factor de carga = 0.5 acorde a IEC 60947-5-1
- Descripción terminales ISO n°1 :
- (21-22)NC
- (33-34)NO_CL
- (13-14)NO
- Peso del producto : 0.04 kg
Entorno
- Normas :
- EN/IEC 60947-5-1
- UL 508
- CSA C22.2 No 14
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Resistencia a las vibraciones : 15 gn (f = 10…500 Hz)
- Resistencia a los choques : 100 gn
- Clase de potección contra choques eléctricos : Clase II
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
