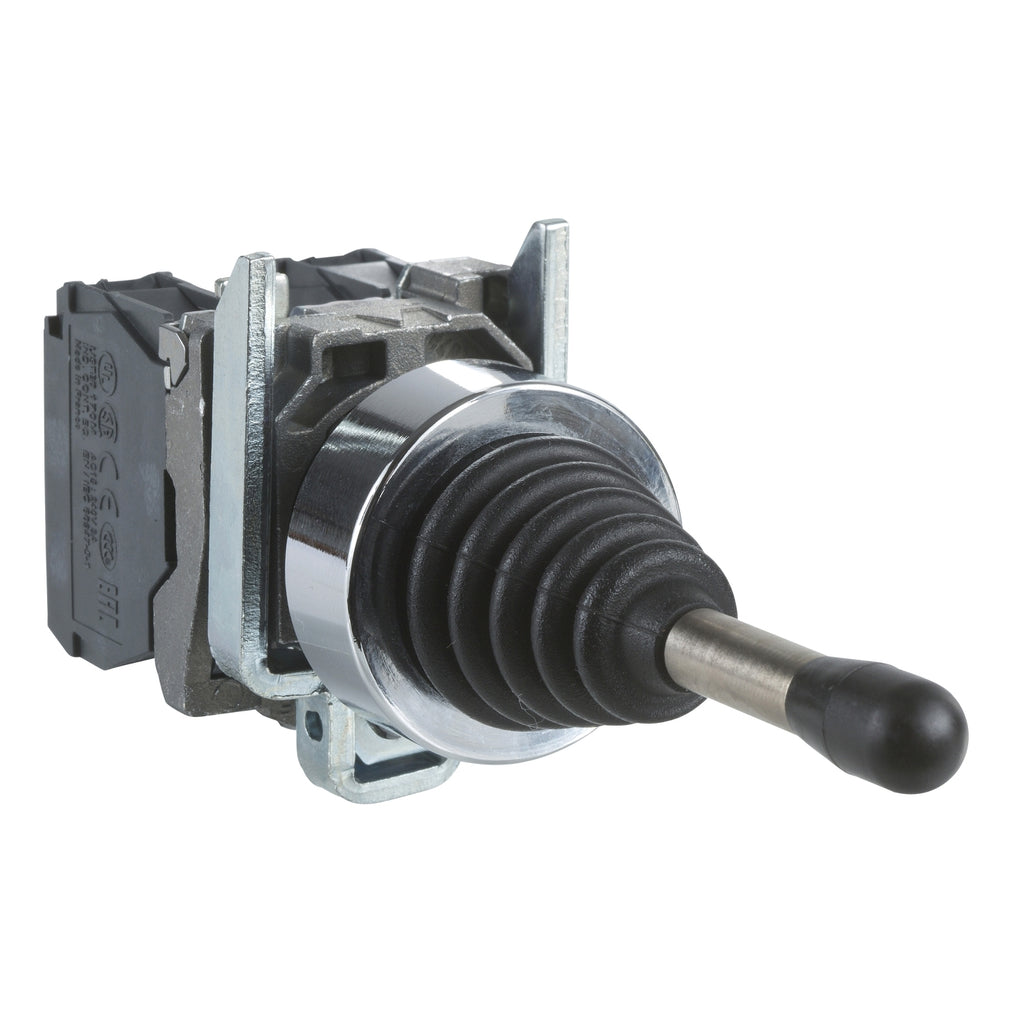

Joystick Controlador XB4 - 4 Direcciones - NA por Dirección - Retorno a Cero - XD4PA24 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico. ¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Especificaciones

Principal

  • Gama de producto : Harmony XDA
  • Tipo de producto : Manipulador
  • Nombre corto del dispositivo : XD4
  • Material del bisel : Metal cromado plateado
  • Material del anillo fijación : Zamak
  • Diámetro de montaje : 22 mm
  • Tipo de operador :
      • Retorno por muelle A la posición 0, Eje de operación largo 54 mm longitud
  • Información de posición del operador : 5 posiciones
  • Información de dirección del operador : 4 direcciones
  • Tipo y composición de contactos : 1 NA
  • Funcionamiento de contacto : Ruptura lenta
  • Conexiones - terminales :
      • Bornas tornillo, <= 2 x 1.5 mm² con terminal
      • Bornas tornillo, >= 1 x 0.22 mm² sin terminal

Complementario

  • Peso del producto : 0,133 kg
  • Resistencia a lavados de alta presión :
      • 7000000 Pa en 55 °C, distancia: 0,1 m
  • Forma de la cabeza de señalización : Circular
  • Muesca por dirección : 1
  • Uso de contactos : Estándar
  • Apertura positiva : Sin
  • Durabilidad mecánica : 1000000 ciclos
  • Par de apriete : 0,8…1,2 N.m
  • Forma de la cabeza de tornillo :
      • Cruzado compatible con Philips nº 1 destornillador
      • Cruzado compatible con Pozidriv no 1 destornillador
      • Ranurado compatible con plano 4 mm Ø destornillador
      • Ranurado compatible con plano 5,5 mm Ø destornillador
  • Material de los contactos : Aleación de plata (Ag/Ni)
  • Protección contra cortocircuito : 10 A Fusible de cartucho tipo gG
  • Corriente térmica convencional [Ith] : 10 A
  • Tensión nominal de aislamiento [Ui] : 600 V
  • Resistencia a picos de tensión [Uimp] : 6 kV
  • Corriente nominal de empleo [Ie] :
      • 0,1 A en 250 V, DC-13, R300
      • 0,22 A en 125 V, DC-13, R300
  • Montantes funcionales :
      • λ < 10exp(-6) en 5 V, 1 mA en entorno limpio
      • λ < 10exp(-8) en 17 V, 5 mA en entorno limpio

Entorno

  • Tratamiento de protección : TH
  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Clase de protección contra choques eléctricos : Clase I
  • Grado de protección IP : IP66
  • Grado de protección NEMA :
      • NEMA 13
      • NEMA 4X
  • Grado de protección IK : IK03
  • Normas :
      • EN/IEC 60947-5-5
      • UL 508
      • JIS C8201-5-1
      • EN/IEC 60947-5-1
      • EN/IEC 60947-5-4
      • EN/IEC 60947-1
      • CSA C22.2 No 14
      • JIS C8201-1
  • Certificaciones de producto :
      • DNV
      • LROS
      • RINA
      • UL
      • BV
      • GL
      • CSA
  • Resistencia a las vibraciones : 5 gn (f = 2…500 Hz)
  • Resistencia a los choques :
      • 30 gn (duración 18 ms) para aceleración de media onda sinusoidal
      • 50 gn (duración 11 ms) para aceleración de media onda sinusoidal

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
