Descripción
La gama de interruptores de seguridad XCS le brinda protección de los operadores gracias a la posibilidad de detener la maquinaria en sus diversas aplicaciones. Son interruptores de seguridad para controlar la apertura segura y el enclavamiento de protecciones y cubiertas en sus instalaciones.

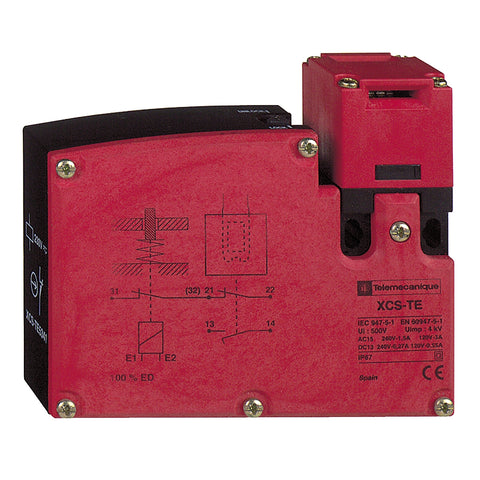

Accesorios que se pueden asociar con XCSTE7312 :
- XCSZ11 - Pestillo recto para interruptor plástico
- XCSZ12 - Pestillo con fijación amplia para interruptor plástico
- XCSZ13 - Pestillo pivotante para interruptor plástico
Especificaciones
Principal
- Gama de producto : Detección Preventa Safety
- Tipo de producto : Interruptor de seguridad
- Nombre de componente : XCSTE
- Diseño : Rectangular
- Material : Plástico
- Tipo de cabezal : Pestillo
- Tipo y composición de contactos : 2 NC
- Funcionamiento de contacto : Abertura lenta, simultanea
- Tipo y composición de contactos de solenoide :
- 1 NF - Ruptura lenta
- Entrada de cable : 1 entrada roscada para M16 x 1,5
- Bloqueo eletromagnético :
- Bloqueo a desexcitación y desbloqueo a excitación de solenoide
- Solenoid Rated Supply voltage [Us] : 24 V - 20...10 %
- Diámetro exterior del cable : 7…10 mm
- Consecutivo, seguido, continuo, adosado :
- Terminal, capacid sujeción: 1 x 0,5...2 x 1,5 mm² con o sin extremo de cable
- Número de polos : 2
- Descripción de las opciones de bloqueo :
- Con interbloqueo, bloqueo por solenoide
Complementario
- Aislamiento : Aislamiento doble
- Apertura positiva : Con contacto NC
- Tipo tensión alimentación : AC/DC
- Frecuencia de alimentación : 50/60 Hz
- Factor de carga : 1
- Consumo de potencia en VA : 10 VA
- Durabilidad mecánica : 1000000 ciclos
- Fuerza mínima para apertura positiva : 15 N
- Velocidad de accionamiento : mín 0,01 m/s
- Velocidad de accionamiento : máx 0,5 m/s
- Corriente nominal de empleo [Ie] :
- 0,55 A en 125 V, DC-13, Q300
- 0,27 A en 250 V, DC-13, Q300
- 3 A en 120 V, AC-15, B300
- 1,5 A en 240 V, AC-15, B300
- Intensidad térmica convencional en la envolvente [Ithe] : 6 A
- Tensión nominal de aislamiento [Ui] : 500 V
- Resistencia a picos de tensión [Uimp] : 6 kV
- Protección contra cortocircuito : 10 A
- Rtc de retirada fuerzada de actuador : 500 N
- Rango de operación : 10 ciclos/mn para una durabilidad máxima
- Nivel de seguridad :
- Puede alcanzar la categoría 4 con o sistema de control adecuado y correctamente cableado
- Puede alcanzar PL = e con o sistema de control adecuado y correctamente cableado
- Puede alcanzar SIL 3 con o sistema de control adecuado y correctamente cableado
- Fiabilidad de la función de seguridad :
- B10d = 5000000 valor dado para un tiempo de vida de 20 años limitado por desgaste mecánico o de
contacto - Material del cuerpo : PA (poliamida)
- Material de la cabeza : PA (poliamida)
- Profundidad : 33 mm
- Altura : 94 mm
- Anchura : 110 mm
- Peso del producto : 0,36 kg
Entorno
- Normas :
- CSA C22.2 No 14
- EN/IEC 60947-5-1
- EN/ISO 12100
- EN 1088/ISO 14119
- EN/IEC 60204-1
- UL 508
- Certificaciones de producto :
- UL
- CSA
- Tratamiento de protección : TC
- Temperatura ambiente de funcionamiento : -25…60 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Resistencia a las vibraciones : 5 gn (f = 10…500 Hz)
- Resistencia a los choques : 10 gn para 11 ms
- Clase de potección contra descargas eléctricas : Clase II
- Grado de protección IP : IP67
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
