Descripción

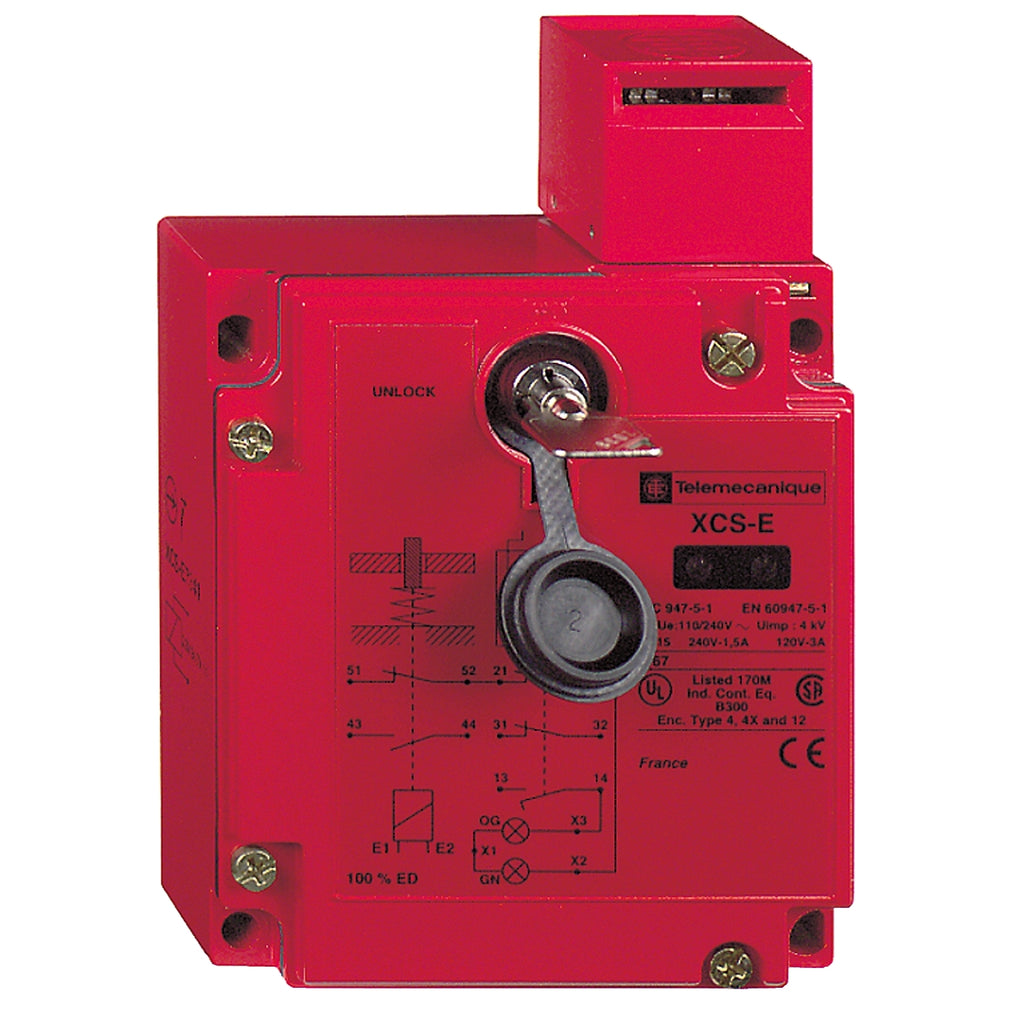

La gama de interruptores de seguridad XCS le brinda protección de los operadores gracias a la posibilidad de detener la maquinaria en sus diversas aplicaciones. Son interruptores de seguridad para controlar la apertura segura y el enclavamiento de protecciones y cubiertas en sus instalaciones.
Accesorios que se pueden asociar con XCSE5311 :
- XCSZ01 - Pestillo recto para interruptor metálico
- XCSZ02 - Pestillo con fijación amplia para interruptor metálico
- XCSZ03 - Pestillo pivotante para interruptor metálico
Especificaciones
Principal
- Gama de producto : Detección Preventa Safety
- Tipo de producto : Interruptor de seguridad
- Nombre de componente : XCSE
- Diseño : Rectangular
- Material : Metal
- Tipo de cabeza : Pestillo
- Tipo y composición de contactos : 1 NC + 2 NA
- Funcionamiento de contacto : Abertura lenta, break before make
- Tipo y composición de contactos de solenoide :
- 1 NF + 1 NA - abertura lenta, simultanea
- Entrada de cable : 2 entradas roscadas para Pg 13,5
- Bloqueo eletromagnético Bloqueo a desexcitación y desbloqueo a excitación de solenoide
- Solenoid Rated Supply voltage [Us] 24 V - 20...10 %
- Diámetro exterior del cable : 9…12 mm
- Consecutivo, seguido, continuo, adosado :
- Terminal, capacid sujeción: 1 x 0,5...2 x 1,5 mm² con o sin extremo de cable
- Número de polos : 3
- Descripción de las opciones de bloqueo : Con interbloqueo, bloqueo por solenoide
- Señalizaciones en local :
- Protección aberta/protección fechada y bloqueada, 2 LEDs - verde o naranja
- Tensión del circuito de señalización :
- 24/48 V (límites de tensión: 20...52 V)
Complementario
- Apertura positiva : Con contacto NC
- Tipo tensión alimentación : AC/DC
- Frecuencia de alimentación : 50/60 Hz
- Factor de carga : 1
- Consumo de potencia en W :
- 10 VA erupción
- 10 VA sellado
- Tipo de circuito de señalización : AC/DC
- Consumo de circuito de señalización : 7 mA
- Durabilidad mecánica : 1000000 ciclos
- Velocidad de accionamiento : mín 0,01 m/s
- Velocidad de accionamiento : máx 0,5 m/s
- Corriente nominal de empleo [Ie] :
- 0,55 A en 125 V, DC-13, Q300
- 0,27 A en 250 V, DC-13, Q300
- 3 A en 120 V, AC-15, B300
- 1,5 A en 240 V, AC-15, B300
- Intensidad térmica convencional en la envolvente [Ithe] : 6 A
- Tensión nominal de aislamiento [Ui] : 50 V
- Resistencia a picos de tensión [Uimp] : 6 kV
- Tipo de protección :
- Protección sobretensión para circuito de señalización
- Protección contra cortocircuito :
- 10 A Fusible de cartucho tipo gG (gl)
- Rtc de retirada fuerzada de actuador : 2000 N
- Minimum actuator force for extraction : 20 N
- Rango de operación : 10 ciclos/mn para una durabilidad máxima
- Nivel de seguridad :
- Puede alcanzar la categoría 4 con o sistema de control adecuado y correctamente cableado
- Puede alcanzar PL = e con o sistema de control adecuado y correctamente cableado
- Puede alcanzar SIL 3 con o sistema de control adecuado y correctamente cableado
- Fiabilidad de la función de seguridad :
- B10d = 5000000 valor dado para un tiempo de vida de 20 años limitado por desgaste mecánico o de
contacto - Material del cuerpo : Zamak
- Material de la cabeza : Zamak
- Profundidad : 44 mm
- Altura : 146 mm
- Anchura : 98 mm
- Peso del producto : 1,14 kg
Entorno
- Normas :
- ISO 14119
- CSA C22.2 No 14
- EN/IEC 60947-5-1
- EN/ISO 12100
- UL 508
- EN/IEC 60204-1
- Certificaciones de producto :
- UL
- CSA
- Tratamiento de protección : TC
- Temperatura ambiente de funcionamiento : -25…40 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Resistencia a las vibraciones : 5 gn (f = 10…150 Hz)
- Resistencia a los choques : 10 gn para 11 ms
- Clase de potección contra descargas eléctricas : Clase I
- Grado de protección IP : IP67
Sostenibilidad
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
