Descripción

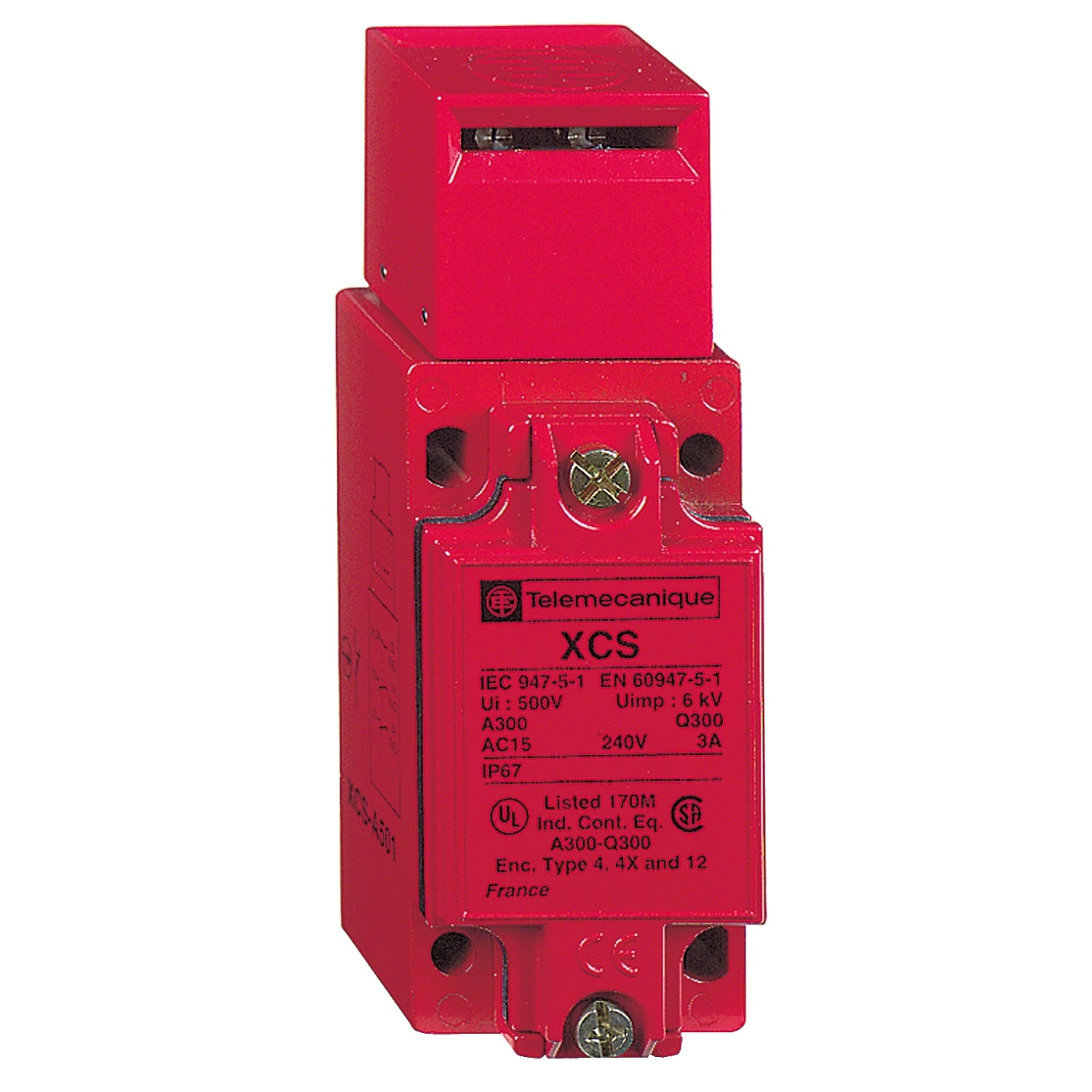

La gama de interruptores de seguridad XCS le brinda protección de los operadores gracias a la posibilidad de detener la maquinaria en sus diversas aplicaciones. Son interruptores de seguridad para controlar la apertura segura y el enclavamiento de protecciones y cubiertas en sus instalaciones.
Accesorios que se pueden asociar con XCSA701 :
- XCSZ01 - Pestillo recto para interruptor metálico
- XCSZ02 - Pestillo con fijación amplia para interruptor metálico
- XCSZ03 - Pestillo pivotante para interruptor metálico
Especificaciones
Principal
- Gama de producto : Detección Preventa Safety
- Tipo de producto : Interruptor de seguridad
- Nombre de componente : XCSA
- Diseño : Industrial
- Material : Metal
- Tipo de cabeza : Pestillo
- Tipo de contactos y composición : 2 NC + 1 NA
- Funcionamiento de contacto : Abertura lenta, break before make
- Entrada de cable : 1 entrada roscada para Pg 13,5
- Diámetro exterior del cable : 9…12 mm
- Consecutivo, seguido, continuo, adosado :
- Terminal, capacid sujeción: 1 x 0,5...2 x 1,5 mm² con o sin extremo de cable
- Número de polos : 3
- Descripción de las opciones de bloqueo : Sin bloqueo de actuador
- Señalizaciones en local : Sin
Complementario
- Apertura positiva : Con contacto NC
- Durabilidad mecánica : 1000000 ciclos
- Velocidad de accionamiento : mín 0,01 m/s
- Velocidad de accionamiento : máx 0,5 m/s
- Corriente nominal de empleo [Ie] :
- 6 A en 120 V, AC-15, A300
- 3 A en 240 V, AC-15, A300
- 0,55 A en 125 V, DC-13, Q300
- 0,27 A en 250 V, DC-13, Q300
- Intensidad térmica convencional en la envolvente [Ithe]: 10 A
- Tensión nominal de aislamiento [Ui] : 500 V
- Resistencia a picos de tensión [Uimp] : 6 kV
- Protección contra cortocircuito :
- 10 A Fusible de cartucho tipo gG (gl)
- Rtc de retirada fuerzada de actuador : 20 N
- Rango de operación : 10 ciclos/mn para una durabilidad máxima
- Nivel de seguridad :
- Puede alcanzar la categoría 4 con o sistema de control adecuado y correctamente cableado
- Puede alcanzar PL = e con o sistema de control adecuado y correctamente cableado
- Puede alcanzar SIL 3 con o sistema de control adecuado y correctamente cableado
- Fiabilidad de la función de seguridad :
- B10d = 5000000 valor dado para un tiempo de vida de 20 años limitado por desgaste mecánico o de
contacto
- Material del cuerpo : Zamak
- Material de la cabeza : Zamak
- Profundidad : 44 mm
- Altura : 114 mm
- Anchura : 40 mm
- Peso del producto : 0,44 kg
Entorno
- Normas :
- EN/IEC 60947-5-1
- CSA C22.2 No 14
- EN/ISO 12100
- EN/IEC 60204-1
- EN 1088/ISO 14119
- UL 508
- Certificaciones de producto :
- UL
- CSA
- Tratamiento de protección :
- TC
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Resistencia a las vibraciones : 5 gn (f = 10…500 Hz)
- Resistencia a los choques : 10 gn para 11 ms
- Clase de potección contra descargas eléctricas : Clase II
- Grado de protección IP : IP67
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin metales pesados tóxicos Sí
- Sin mercurio : Sí
