Especificaciones
Principal

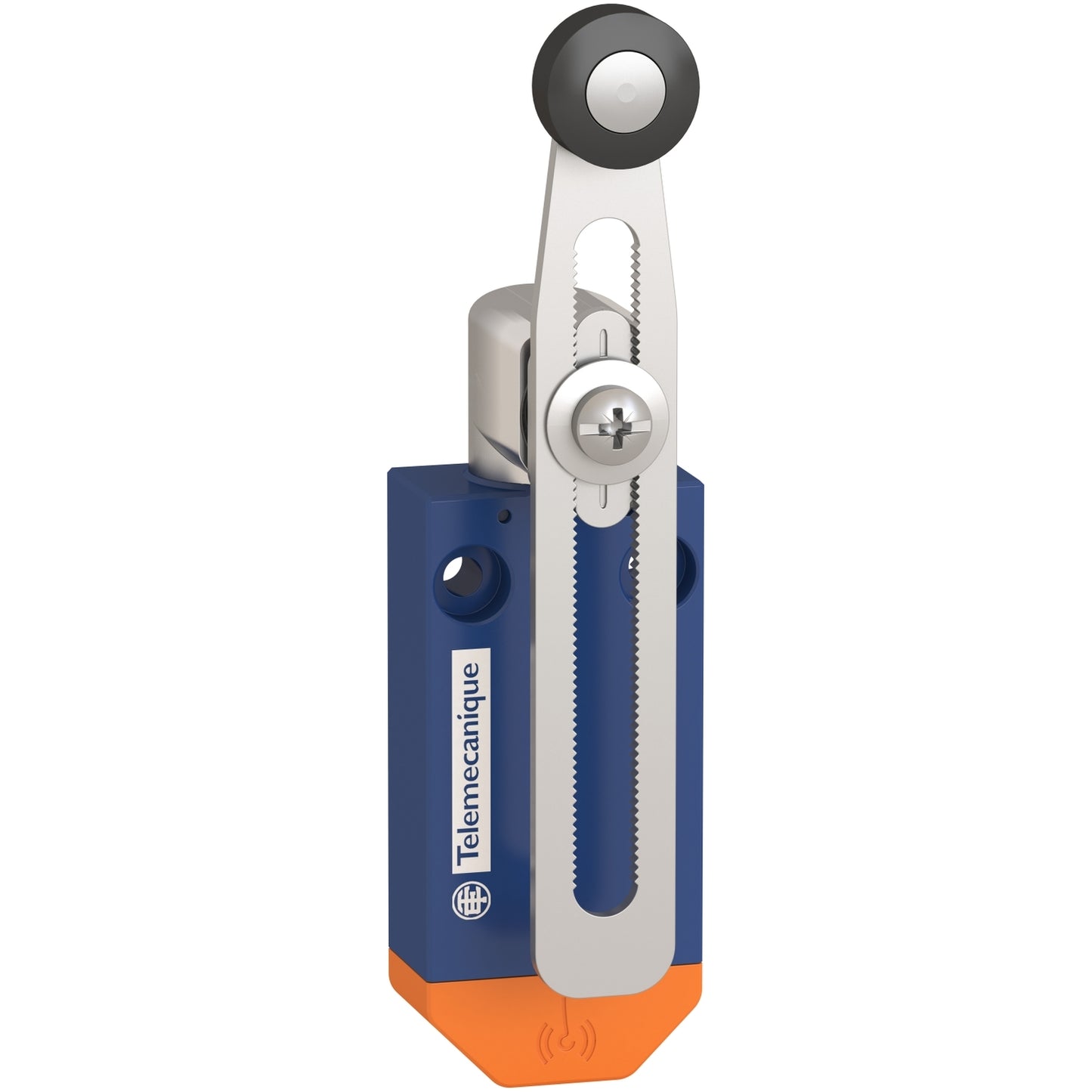

- Gama de producto : OsiSence XC
- Nombre de serie : Formato miniatura
- Tipo de componente : Final de Carrera Inalámbrico
- Nombre corto del dispositivo : XCMW
- Diseño del sensor : Miniatura
- Tipo de cuerpo : Fijo
- Tipo de cabeza : Cabezal rotatorio
Complementario
- Material de cuerpo : Plástico
- Material de cabeza : Metal
- Material de palanca : Metal
- Modo de fijación : Por 2 tornillos
- Tipo de operador :
- Palanca de longitud variable con roldana termoplástica
- Activación del interruptor : Por leva de 30°
- tipo de aproximación :
- Aproximación lateral, 1 o 2 direcciones programables
- tipo de red de comunicación :
- Energía ecológica ZigBee: 2,4 GHz conforme a IEEE 802.15.4
- código de composición eléctrica : PW1
- potencia de emisión : 3 mW
- tiempo de respuesta : 2 ms
- distancia máxima de detección :
- 100 m en campo libre
- 300 m con antena externa
- 25 m en entorno industrial
- operación de contacto : Acción rápida
- numero de pasos : 1
- Par máximo de disparo : 0.5 N.m
- velocidad máxima de actuación : 1 m/s
- tasa de funcionamiento máxima : 60 ciclos / min
- durabilidad mecánica : 400000 ciclos
- operación de conmutación por hora : 3600
- Anchura : 30.0 mm
- Altura : 157 mm
- Profundidad : 16.0 mm
- Peso neto : 0.09 kg
Entorno
- Compatibilidad electromagnética
Emisión radiada
Inmunidad para entornos industriales
Susceptibilidad a campos electromagnéticos - nivel de prueba: 3 V / m (80 ... 2700 MHz, distancia = 20 m)
Susceptibilidad a campos electromagnéticos - nivel de prueba: 10 V / m (80 ... 2000 MHz)
Prueba de inmunidad a descarga electrostática - nivel de prueba: 6 kV (en contacto (en partes metálicas))
Prueba de inmunidad a descarga electrostática - nivel de prueba: 8 kV (en aire libre (en partes aislantes)) - resistencia a los golpes :
- 50 gn durante 11 ms de acuerdo con IEC 60068-2-27
- resistencia de vibracion :
- 25 gn (f = 10… 500 Hz) de acuerdo con IEC 60068-2-6
- +/- 10 mm (f = 2… 11 Hz) de acuerdo con IEC 60068-2-6
- Grado de protección IP
- IP65 de acuerdo con IEC 60529
- IP66 de acuerdo con IEC 60529
- Grado de protección IK
- IK04 de acuerdo con EN 50102
- temperatura del aire ambiente para el funcionamiento
- -25…55 °C
- temperatura del aire ambiente para el almacenamiento
- -40…70 °C
- Directivas
- 1999/5 / EC - Directiva R & TTE
2004/108 / EC - compatibilidad electromagnética - normas
-
EN/IEC 60947-1
EN/IEC 60947-5-1 - acuerdo de radio
- IC conforming to RSS
FCC conforming to RCM
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Libre de mercurio : Sì
