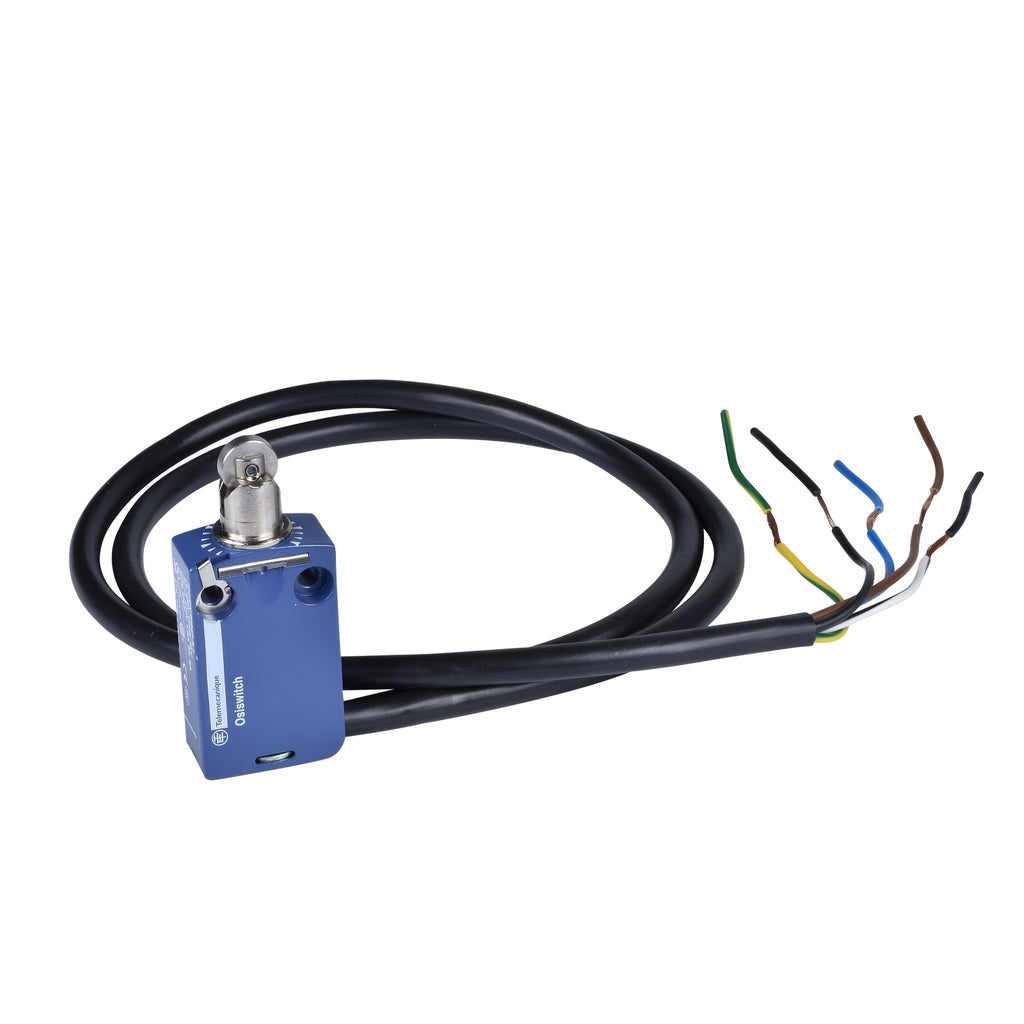

Final de Carrera OsiSense XCMD - Pulsador con Roldana de Acero - XCMD2102L1 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

El tipo OsiSense XCMD de diseño miniatura y robusto comparten los mismos cabezales que la gama compacta, y también ofrecen contactos de apertura positiva, incluso en versiones de acción rápida que permiten su uso en aplicaciones de seguridad.

Es ideal para máquinas de entornos hostiles con limitaciones de espacio como embalaje, manipulación de materiales, transporte, mecanizado, alimentos y bebidas, sector de servicios entre otros.

Beneficios

  1. Disponibilidad que significa que es fácil mantener
  2. Fácil instalación y ajuste

Especificaciones

Principal

  • Gama de producto : OsiSense XC
  • Nombre de serie : Formato estándar
  • Tipo de producto : Final de carrera
  • Nombre corto del dispositivo : XCMD
  • Diseño del detector : Miniatura
  • Tipo de cuerpo : Fijo
  • Tipo de cabezal : Cabeza de pistón
  • Material del cuerpo : Zamak
  • Material del cabezal : Zamak
  • Modo de fijación : Mediante el cuerpo
  • Movimiento de cabezal : Lineal
  • Tipo de operatorio : Pulsador con roldana de acero
  • Tipo de aproximación : Aproximación lateral, 2 dirección
  • Número de polos : 2
  • Tipo y composición de contactos : 1NC + 1NA
  • Funcionamiento de contacto : Acción rápida

Complementario

  • Accionamiento de interruptor : Con leva de 30°
  • Conexiones : Conexión precableada (L = 1 m)
  • Composición del cable : 5 x 0,75 mm²
  • Material aislamiento cables : PvR
  • Forma aislamiento de contactos : Zb
  • Apertura positiva : Con
  • Fuerza mínima para apertura positiva : 35 N
  • Fuerza mínima para disparo : 7 N
  • Velocidad de accionamiento mínima : - m/min
  • Velocidad de accionamiento máxima : 0.5 m/s
  • Código designación de los contactos :
    • B300, AC-15 (Ue = 240 V), Ie = 1.5 A acorde a EN/IEC 60947-5-1 apéndice A
      R300, DC-13 (Ue = 250 V), Ie = 0.1 A acorde a EN/IEC 60947-5-1 appendix A

  • Tensión asignada de aislamiento [Ui] :
    • 300 V (grado contaminación 3) acorde a UL 508
      400 V (grado contaminación 3) acorde a IEC 60947-5-1
      300 V (grado contaminación 3) acorde a CSA C22.2 No 14
  • Máxima resistencia a través de terminales :
    • 25 mOhmios acorde a IEC 60255-7 categoría 3
  • Tensión asignada de resistencia a los choques [Uimp] :
    • 4 kV acorde a IEC 60664
      4 kV acorde a IEC 60947-1
  • Protección contra cortocircuito : Fusible de cartucho de 6 A, tipo gG
  • Durabilidad eléctrica :
    • 5000000 ciclos, DC-13, 120 V, 1 W, ritmo funcion <60 ciclos/mn, factor de carga: 0.5 acorde a IEC 60947-5-1 anexo C
      5000000 ciclos, DC-13, 24 V, 3 W, ritmo funcion <60 ciclos/mn, factor de carga: 0.5 acorde a IEC 60947-5-1 anexo C
      5000000 ciclos, DC-13, 48 V, 2 W, ritmo funcion <60 ciclos/mn, factor de carga: 0.5 acorde a IEC 60947-5-1 anexo C
  • Endurancia mecánica : 10000000 ciclos
  • Anchura : 30 mm
  • Altura : 50 mm
  • Profundidad : 16 mm
  • Peso del producto : 0.185 kg

Entorno

  • Resistencia a los choques : 25 gn para 18 ms acorde a IEC 60068-2-27
  • Resistencia a las vibraciones : 5 gn (f= 10…500 Hz)  acorde a IEC 60068-2-6
  • Grado de protección IP :
    • IP66 acorde a IEC 60529
      IP67 acorde a IEC 60529
      IP68 acorde a IEC 60529
  • Grado de protección IK : IK06 acorde a EN 62262
  • Categoría de sobretensión :
    • Clase I acorde a IEC 61140
      Clase I acorde a NF C 20-030

  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Tratamiento de protección : TC
  • Certificaciones de producto :
    • CSA
      UL
      CCC
  • Normas :
    • UL 508
      EN/IEC 60204-1
      CSA C22.2 No 14
      EN/IEC 60947-5-1

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
