Descripción

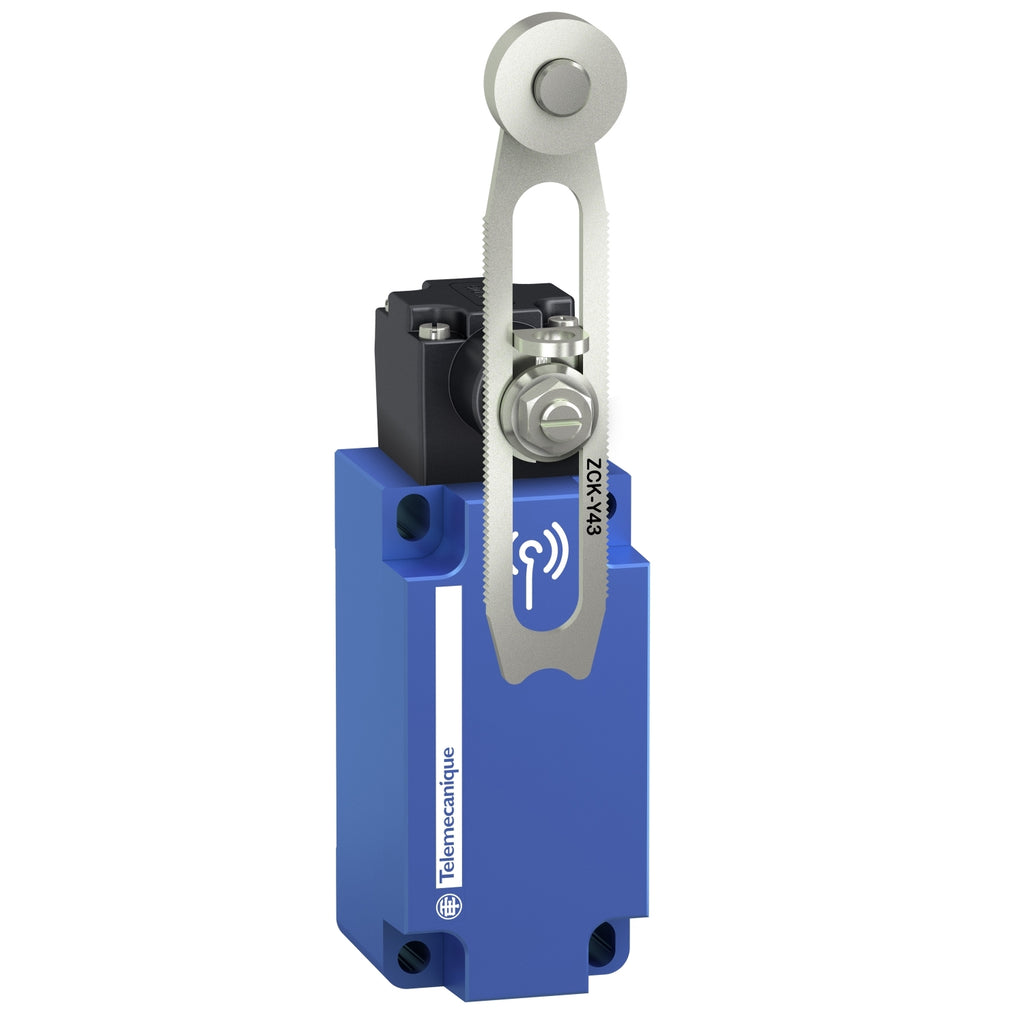

Final de carrera inalámbrico OsiSense XCKW con cuerpo plástico y palanca de longitud variable con roldana de acero, velocidad máxima de accionamiento 1m/s.
El nuevo OsiSense XCKW es un equipo de vanguardia, ideal para un amplio número de aplicaciones,permite comunicación inalámbrica en sectores donde el cableado resulta difícil, caro y no deseado.
OsiSense XCKW ha sido diseñado pensando en la simplicidad,emplea cabezales 100% compatibles con las gamas XCKS y XCKM para facilitar la gestión de su inventario.
Beneficios
1. Simplicidad de cableado
- Reducción de cableado entre el final de carrera y el receptor
- Solución lista para utilizar, sin necesidad de configuración
- Libertad de movimiento en torno a la máquina
2. Mantenimiento reducido
- Sin baterías que sustituir
- Reducción de mantenimiento (sin necesidad de sustituir o reparar cables)
3. Mejora de rendimiento
- Rango de 100 metros en línea de vista
- Rango de 25 metros cuando el receptor está en un gabinete
- Rango de 300 metros, en línea de vista, usando una antena externa
- Rango de 200 metros cuando el receptor está instalado en un gabinete
4. Protocolos abiertos para una fácil integración
- El final de carrera como transmisor se puede conectar con receptor que puede gestionar hasta 60 transmisores ,las señales recibidas son convertidas en protocolos de comunicación.
- El final de carrera también puede mandar señales a Access Point que puede ser conectado a una plataforma de automatización vía protocolos abiertos como Modbus serial RS485 o Modbus TCP.
Especificaciones
Principal
- Gama de producto : OsiSense XC
- Nombre de serie : Formato estándar
- Tipo de producto : Final de carrera inalámbrico
- Nombre corto del dispositivo : XCKW
- Tipo de cuerpo : Fijo
- Tipo de cabeza : Cabeza rotatoria
Complementario
- Material del cuerpo : Plástico
- Material del cabeza : Plástico
- Material de la maneta : Metal
- Modo de fijación : Con 4 tornillos
- Tipo de operario :
- Palanca de rodillo de retorno de resorte acero longitud variable
- Accionamiento de interruptor : Con leva de 30°
- Tipo de aproximación :
- Enfoque lateral, 1 ó 2 direcciones programables
- Tipo de red de comunicaciones :
- ZigBee consumo eficiente 2.4 GHz
- Código de composición eléctrica : PW1
- Potencia de emisión : 3 mW
- Tiempo de respuesta : <= 2 ms
- Funcionamiento de contacto : Acción rápida
- Número de pasos : 1
- Fuerza máxima para disparo : 0.5 N.m
- Velocidad de accionamiento máxima : 1 m/s
- Rango de funcionamiento máxima : 60 ciclos/mn
- Endurancia mecánica : 400000 ciclos
- Operaciones por hora : 3600
- Anchura : 40 mm
- Altura : 180 mm
- Profundidad : 59 mm
- Peso del producto : 0.265 kg
Entorno
- Compatibilidad electromagnética :
- Emisión irradiada
- Inmunidad para entornos industrial
- Susceptibilidad frente a campos electromagnéticos 3 V/m - tipo de cable: 80...2700 MHz, distance = 20 m)
- Susceptibilidad frente a campos electromagnéticos 10 V/m - tipo de cable: 80...2000 MHz)
- Prueba de inmunidad ante descarga electroestática 6 kV - tipo de cable: en contacto (en piezas metálicas))
- Prueba de inmunidad ante descarga electroestática 8 kV - tipo de cable: en aire libre (en piezas aislantes))
- Resistencia a los choques : 50 gn para 11 ms
- Resistencia a las vibraciones :
- +/- 10 mm (f = 2…11 Hz)
- 25 gn (f = 10…500 Hz)
- Grado de protección IP : IP67 , IP66
- Grado de protección IK : IK05
- Temperatura ambiente de funcionamiento : -25...55 °C
- Temperatura ambiente de almacenamiento : -40...70 °C
- Directivas :
- 2004/108/CE - compatibilidad electromagnética
- 1999/5/EC - R&TTE directive
- Normas :
- EN/IEC 60947-1
- EN/IEC 60947-5
- Radio :
- IC acorde a RSS
- FCC acorde a RCM
Sostenibilidad
- Sin mercurio : Sí
