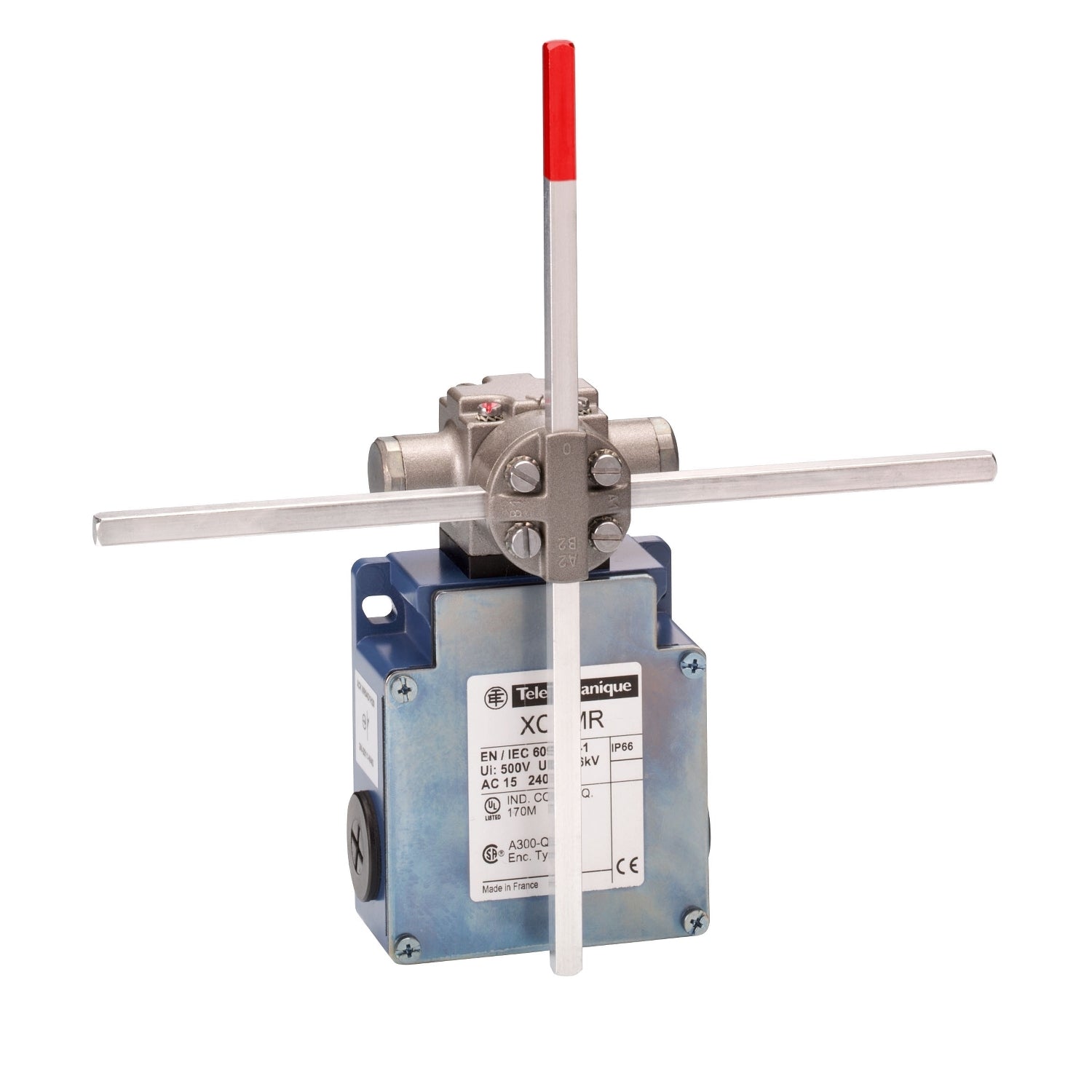

Final de Carrera OsiSense XCK-MR - Varillas metálicas en cruz - XCKMR54D1H29 - SCHNEIDER

  • No incluye IGV
  • S/. 0.00
  • Precio habitual S/. 1,143.30
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico. ¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Especificaciones

Principal

  • Gama de producto : OsiSense XC
  • Nombre de serie : Formato especial
  • Tipo de producto : Final de carrera
  • Nombre corto del dispositivo : XCKMR
  • Diseño del detector : Especial
  • Tipo de cuerpo : Fijo
  • Tipo de cabezal : Cabeza rotatoria
  • Material del cuerpo : Zamak
  • Material del cabezal : Zamak
  • Modo de fijación : Mediante el cuerpo
  • Movimiento de cabezal : Giratorio
  • Tipo de operatorio : Varillas metálicas en cruz
  • Tipo de aproximación : Aproximación lateral, 2 direcciones
  • Entrada de cable : . Entrada de cable para prensaestopa M20
  • Número de polos : 4
  • Tipo y composición de contactos : 2 x (2NC)
  • Funcionamiento de contacto : Ruptura lenta, escalonada

Complementario

  • Accionamiento de interruptor : Por cualquier parte móvil
  • Conexiones : Terminales de fijación por tornillo, capacid sujeción: 1 x 0.5...2 x 2.5 mm²
  • Forma aislamiento de contactos : Zb
  • Número de pasos : 5 posiciones eléctricas
  • Bloque de contactos por dirección : 1
  • Apertura positiva : Con
  • Fuerza mínima para apertura positiva : 0.75 N.m
  • Fuerza mínima para disparo : 0.5 N.m
  • Velocidad de accionamiento mínima : 6 m/min
  • Velocidad de accionamiento máxima : 1.5 m/s punto de actuación en la varilla de entre 65 y 95 mm
  • Angulo de desplazamiento máxima : -180 ° , 180 °
  • Precisión de repetición : -
  • Código designación de los contactos :
    • A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A acorde a EN/IEC 60947-5-1 apéndice A
      Q150, DC-13 (Ue = 125 V), Ie = 0.55 A acorde a EN/IEC 60947-5-1 apéndice A
  • Tensión asignada de aislamiento [Ui] :
    • 300 V acorde a UL 508
      300 V acorde a CSA C22.2 No 14
      500 V (grado contaminación 3) acorde a EN/IEC 60947-1
  • Máxima resistencia a través de terminales :
    • 25 mOhmios acorde a IEC 60255-7 categoría 3
  • Tensión asignada de resistencia a los choques [Uimp] :
    • IEC 60664 6 kV
      IEC 60947-1 6 kV
  • Protección contra cortocircuito : Fusible de cartucho de 10 A, tipo gG
  • Endurancia mecánica : 2000000 ciclos
  • Anchura : 200 mm
  • Altura : 118 mm
  • Profundidad : 59 mm
  • Peso del producto : 0.55 kg

Entorno

  • Resistencia a los choques : 50 gn acorde a EN/IEC 60068-2-27
  • Resistencia a las vibraciones : 25 gn (f= 10…500 Hz)  acorde a IEC 60068-2-6
  • Grado de protección IP : IP66 acorde a IEC 60529
  • Grado de protección IK : IK07 acorde a EN 50102
  • Categoría de sobretensión :
    • Clase I acorde a IEC 60536
  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Temperatura ambiente de almacenamiento : -40…85 °C
  • Tratamiento de protección : TC
  • Certificaciones de producto :
    • CSA
      UL
      CCC
      CE
  • Normas :
    • EN/IEC 60947-5-1
      CSA C22.2 No 14
      UL 508

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
