Descripción

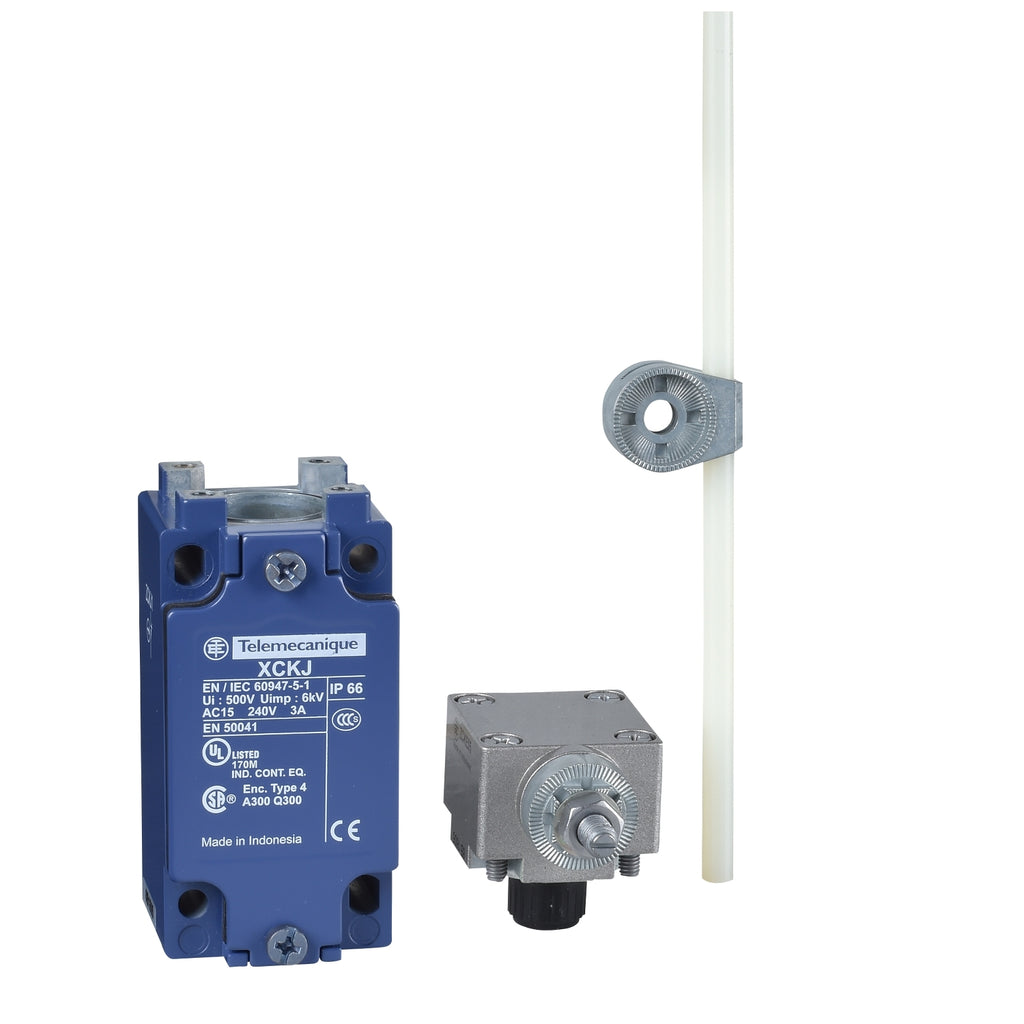

La gama XCKJ es para productos sólidos en un formato estandarizado (EN50041) para uso intensivo, dispone del cabezal más sólido de su categoría y contactos positivos de apertura brusca
Es ideal para toda la maquinaria industrial como embalaje, manipulación de materiales, transporte, mecanización, alimentación y bebidas, sector de servicios.
Especificaciones
Principal
- Gama de producto : OsiSense XC
- Nombre de serie : Formato industrial
- Tipo de producto : Final de carrera
- Nombre corto del dispositivo : XCKJ
- Diseño del detector : Industrial
- Tipo de cuerpo : Fijo
- Tipo de cabezal : Cabeza rotatoria
- Material del cuerpo : Zamak
- Material del cabezal : Zamak
- Modo de fijación : Mediante el cuerpo
- Movimiento de cabezal : Giratorio
- Tipo de operatorio : Palanca con varilla termoplástica redonda de 6mm
- Tipo de aproximación : Aproximación lateral, 1 o 2 direcciones programables
- Entrada de cable : 1 entrada roscada para prensaestopas Pg 13.5
- Número de polos : 2
- Tipo y composición de contactos : 1NC + 1NA
- Funcionamiento de contacto : Acción rápida
Complementario
- Accionamiento de interruptor : Por cualquier parte móvil
- Conexiones : Terminales de fijación por tornillo, capacid sujeción: 1 x 0,34 ... 2 x 1,5 mm²
- Forma aislamiento de contactos : Zb
- Número de pasos : 1
- Apertura positiva : Sin
- Fuerza mínima para apertura positiva : - N
- Fuerza mínima para disparo : 0.25 N
- Velocidad de accionamiento mínima : - m/min
- Velocidad de accionamiento máxima : 1.5 m/s
- Precisión de repetición : -
- Código designación de los contactos :
- 3 A en 240 V, AC-15, A300 acorde a EN / IEC 60947-5-1 apéndice A
0.27 A en 250 V, DC-13, Q300 acorde a EN / IEC 60947-5-1 apéndice A - Intensidad térmica convencional en la envolvente [Ithe] : 10 A
- Tensión asignada de aislamiento [Ui] :
- 300 V acorde a UL 508
500 V (grado contaminación 3) acorde a IEC 60947-1
300 V acorde a CSA C22.2 No 14 - Máxima resistencia a través de terminales :
- 25 mOhmios acorde a IEC 60255-7 categoría 3
- Tensión asignada de resistencia a los choques [Uimp] :
-
IEC 60664 6 kV
IEC 60947-1 6 kV - Protección contra cortocircuito : Fusible de cartucho de 10 A, tipo gG
- Durabilidad eléctrica :
- 5000000 ciclos, DC-13, 120 V, 4 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 acorde a IEC 60947-5-1 apéndice C
5000000 ciclos, DC-13, 24 V, 10 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
5000000 ciclos, DC-13, 48 V, 7 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 acorde a IEC 60947-5-1 apéndice C - Endurancia mecánica : 30000000 ciclos
- Anchura : 40 mm
- Altura : 77 mm
- Profundidad : 44 mm
- Peso del producto : 0.485 kg
Entorno
- Resistencia a los choques : 50 gn para 11 ms acorde a IEC 60068-2-27
- Resistencia a las vibraciones : 25 gn (f= 10…500 Hz) acorde a IEC 60068-2-6
- Grado de protección IP : IP66 acorde a IEC 60529
- Grado de protección IK : IK07 acorde a EN 50102
- Categoría de sobretensión :
-
Clase I acorde a IEC 61140
Clase I acorde a NF C 20-030 - Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Tratamiento de protección : TC
- Certificaciones de producto :
- CSA
UL
CCC - Normas :
-
CSA C22.2 No 14
EN 60204-1
UL 508
EN 60947-5-1
IEC 60204-1
IEC 60947-5-1
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
