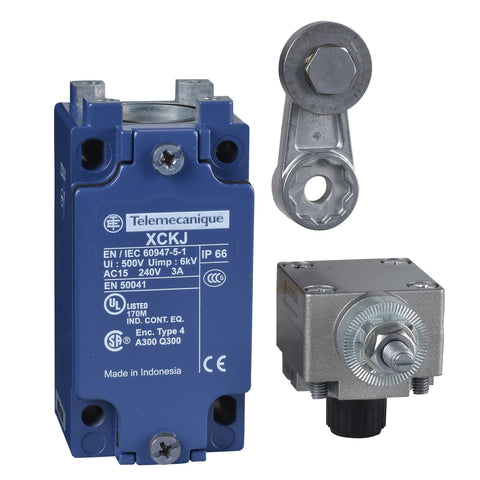

Final de Carrera OsiSense XCKJ - Palanca Roldana de Acero Lateral de 2 Direcciones - XCKJ10513 - SCHNEIDER

  • En oferta
  • S/. 0.00
  • Precio habitual S/. 363.91


Descripción

La gama XCKJ es para productos sólidos en un formato estandarizado (EN50041) para uso intensivo, dispone del cabezal más sólido de su categoría y contactos positivos de apertura brusca

Es ideal para toda la maquinaria industrial como embalaje, manipulación de materiales, transporte, mecanización, alimentación y bebidas, sector de servicios.

Especificaciones

Principal

  • Gama de producto : OsiSense XC
  • Nombre de serie : Formato industrial
  • Tipo de producto : Final de carrera
  • Nombre corto del dispositivo : XCKJ
  • Diseño del detector : Industrial
  • Tipo de cuerpo : Fijo
  • Tipo de cabezal : Cabeza rotatoria
  • Material del cuerpo : Zamak
  • Material del cabezal : Zamak
  • Modo de fijación : Mediante el cuerpo
  • Movimiento de cabezal : Giratorio
  • Tipo de operatorio : Palanca roldana de acero lateral de 2 direcciones
  • Tipo de aproximación : Aproximación lateral, 1 o 2 direcciones programables
  • Entrada de cable : 1 entrada roscada para prensaestopas Pg 13.5
  • Número de polos : 2
  • Tipo y composición de contactos : 1NC + 1NA
  • Funcionamiento de contacto : Acción rápida

Complementario

  • Accionamiento de interruptor : Con leva de 30°
  • Conexiones : Terminales de fijación por tornillo, capacid sujeción: 1 x 0,34 ... 2 x 1,5 mm²
  • Forma aislamiento de contactos : Zb
  • Número de pasos : 1
  • Apertura positiva : Con
  • Fuerza mínima para apertura positiva : 0.5 N
  • Fuerza mínima para disparo : 0.25 N
  • Velocidad de accionamiento mínima : - m/min
  • Velocidad de accionamiento máxima : 1.5 m/s
  • Precisión de repetición : -
  • Código designación de los contactos :
    • 3 A en 240 V, AC-15, A300 acorde a EN / IEC 60947-5-1 apéndice A
      0.27 A en 250 V, DC-13, Q300 acorde a EN / IEC 60947-5-1 apéndice A
  • Intensidad térmica convencional en la envolvente [Ithe] : 10 A
  • Tensión asignada de aislamiento [Ui] :
    • 300 V acorde a UL 508
      500 V (grado contaminación 3) acorde a IEC 60947-1
      300 V acorde a CSA C22.2 No 14
  • Máxima resistencia a través de terminales :
    • 25 mOhmios acorde a IEC 60255-7 categoría 3
  • Tensión asignada de resistencia a los choques [Uimp] :
    • IEC 60664 6 kV
      IEC 60947-1 6 kV
  • Protección contra cortocircuito : Fusible de cartucho de 10 A, tipo gG
  • Durabilidad eléctrica :
    • 5000000 ciclos, DC-13, 120 V, 4 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 acorde a IEC 60947-5-1 apéndice C
      5000000 ciclos, DC-13, 24 V, 10 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
      5000000 ciclos, DC-13, 48 V, 7 W, ritmo de funcionamiento <60 ciclos / mn, factor de carga: 0,5 acorde a IEC 60947-5-1 apéndice C
  • Endurancia mecánica : 30000000 ciclos
  • Anchura : 40 mm
  • Altura : 77 mm
  • Profundidad : 44 mm
  • Peso del producto : 0.49 kg

Entorno

  • Resistencia a los choques : 50 gn para 11 ms acorde a IEC 60068-2-27
  • Resistencia a las vibraciones : 25 gn (f= 10…500 Hz)  acorde a IEC 60068-2-6
  • Grado de protección IP : IP66 acorde a IEC 60529
  • Grado de protección IK : IK07 acorde a EN 50102
  • Categoría de sobretensión :
    • Clase I acorde a IEC 61140
      Clase I acorde a NF C 20-030

  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Tratamiento de protección : TC
  • Certificaciones de producto :
    • CSA
      UL
      CCC
  • Normas :
    • CSA C22.2 No 14
      EN 60204-1
      UL 508
      EN 60947-5-1
      IEC 60204-1
      IEC 60947-5-1

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí

    Ficha Técnica :
