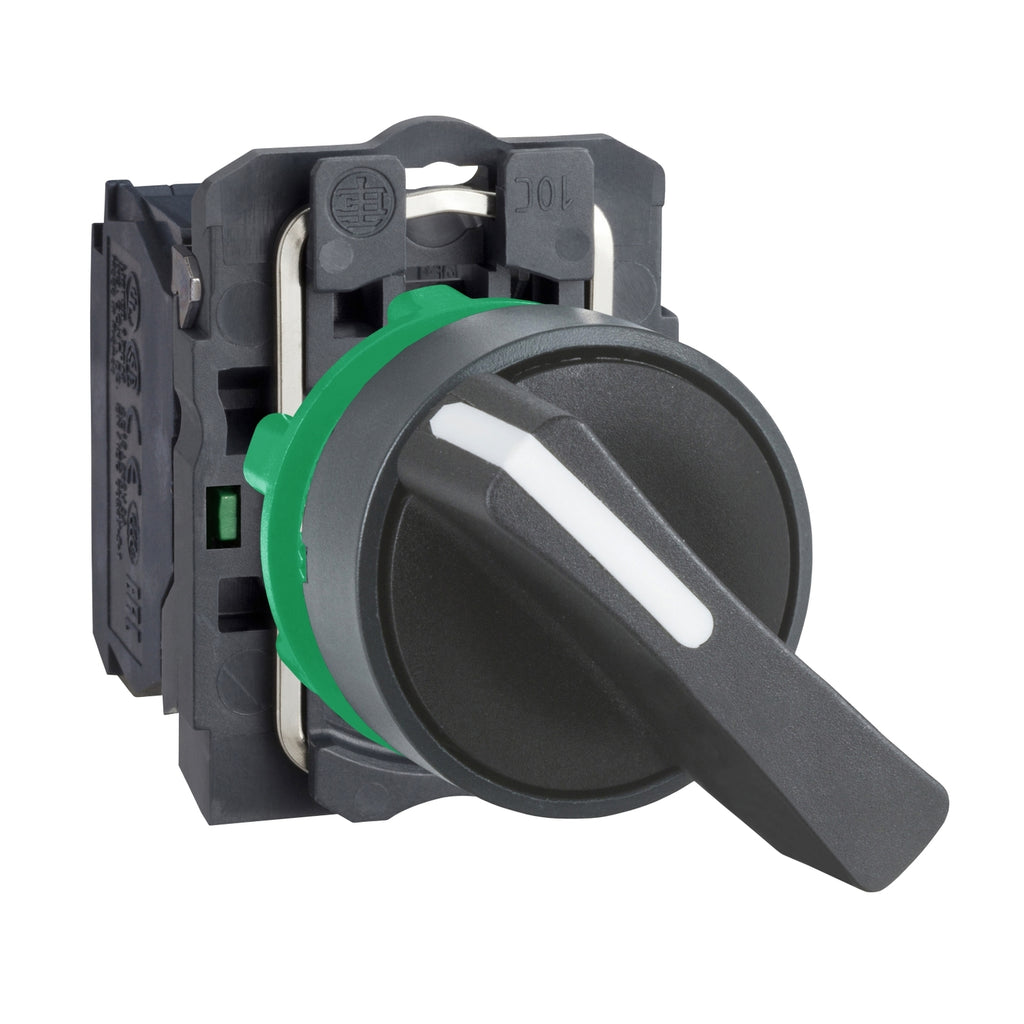

Selector Negro XB5 - Manija Larga - 2 Posiciones Fijas - NA - XB5AJ21 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

La gama Harmony XB5 con unidades completas y montaje tradicional tiene un diámetro de 22mm, el cual brinda funciones relevantes para sus paneles y máquinas, está diseñado para las aplicaciones más difíciles y equipado con un arranque externo para proteger la cabeza contra líquido y polvo.

Beneficios

  • Es fácil de instalar y seleccionar.
  • Alto rendimiento incluso en los entornos más exigentes.
  • Diseño atractivo, reforzado con el kit de montaje empotrado.
  • Flexible y adaptable a través del diseño modular.
  • Amplio conjunto de accesorios para personalizar tus paneles.
  • Alta resistencia a las vibraciones con tornillos terminales a prueba de sacudidas.

Especificaciones

Principal

  • Gama de producto : Harmony XB5
  • Tipo de producto : Mando selector
  • Nombre corto del dispositivo : XB5
  • Material del bisel :
      • Plástico
      • Dark grey plastic
  • Tipo de cabezal : Estándar
  • Material anillo fijación : Plástico
  • Diámetro de montaje : 22 mm
  • Forma del cabezal de unidad de señalización : Redondo
  • Tipo de operario : Fijo
  • Perfil de operador : Negro maneta largo
  • Información posición operador : 2 posiciones de 90°
  • Tipo y composición de contactos : 1 NA
  • Funcionamiento de contacto : Ruptura lenta
  • Conexiones - terminales :
      • Terminales de fijación por tornillo, <= 2 x 1.5 mm² con terminal
      • Terminales de fijación por tornillo, 1 x 0,22 mm² sin terminal

Complementario

  • Altura : 48 mm
  • Anchura : 30 mm
  • Profundidad : 70 mm
  • Descripción terminales ISO n°1 : (13-14)NO
  • Peso del producto : 0.043 kg
  • Resistencia a lavadoras de alta presión :
      • 7000000 Pa en 55 °C 0.1
  • Uso de contactos : Contactos estándar
  • Apertura positiva : Sin
  • Torque value : 0.14 N.m NA cambiando estado eléctrico
  • Endurancia mecánica : 1000000 ciclos
  • Par de apriete 0.8…1.2 N.m
  • Forma de la cabeza de tornillo :
      • Cruzado compatible con Philips nº 1 destornillador
      • Cruzado compatible con Pozidriv nº 1 destornillador
      • Con ranuras compatible con plano 4 mm Ø destornillador
      • Con ranuras compatible con plano 5,5 mm Ø destornillador
  • Material de contactos : Aleación de plata (Ag/Ni)
  • Protección contra cortocircuito :
      • 10 A fusible de cartuchos tipo gG
  • Corriente térmica convencional [Ith] : 10 A
  • Tensión asignada de aislamiento :
      • 600 V (grado contaminación 3)
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Corriente asignada de empleo [Ie] :
      • 3 A en 240 V, AC-15, A600
      • 6 A en 120 V AC-15 A600
      • 0.1 A en 600 V, DC-13, Q600
      • 0.27 A en 250 V, DC-13, Q600
      • 0.55 A en 125 V, DC-13, Q600
      • 1.2 A en 600 V AC-15 A600
  • Durabilidad eléctrica :
      • 1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
      • 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
      • 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
      • 1000000 ciclos, DC-13, 0.2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
      • 1000000 ciclos, DC-13, 0.5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
  • Montantes funcionales :
      • λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio
      • λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio

Entorno

  • Tratamiento de protección : TH
  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Temperatura ambiente de funcionamiento : -40…70 °C
  • Categoría de sobretensión : Class II
  • Grado de protección IP :
      • IP66
      • IP67
      • IP69
      • IP69K
  • Grado de protección NEMA :
      • NEMA 13
      • NEMA 4X
  • Grado de protección IK : IK06
  • Normas :
      • UL 508
      • EN/IEC 60947-1
      • JIS C8201-5-1
      • CSA C22.2 No 14
      • EN/IEC 60947-5-4
      • EN/IEC 60947-5-5
      • EN/IEC 60947-5-1
      • JIS C8201-1
  • Certificaciones de producto :
      • RINA
      • Registrado por UL
      • DNV
      • LROS
      • BV
      • GL
      • CSA
  • Resistencia a las vibraciones : 5 gn (f = 2…500 Hz)
  • Resistencia a los choques :
      • 30 gn (duración 18 ms) para aceleración de media onda sinusoidal
      • 50 gn (duración 11 ms) para aceleración de media onda sinusoidal

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh sin SVHC : Sí
  • Sin metales pesados tóxicos : Sí
  • Sin mercurio : Sí
