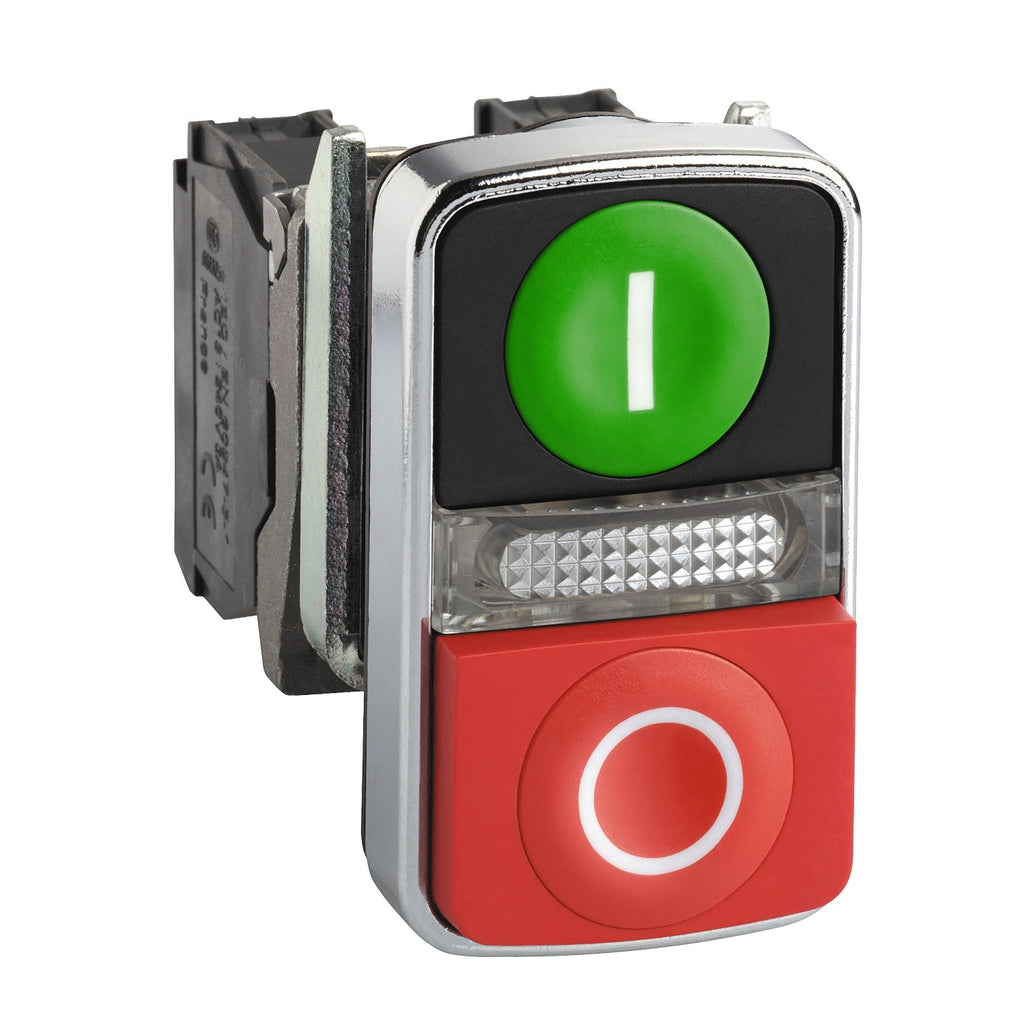

Pulsador Doble XB4 - LED - 24V - NA+NC - XB4BW73731B5 - SCHNEIDER

  • No incluye IGV
  • S/. 0.00
  • Precio habitual S/. 144.78
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Descripción

La gama Harmony XB4  con unidades completas y montaje tradicional tiene un diámetro de 22mm, el cual brinda funciones relevantes para sus paneles y máquinas, está diseñado para las aplicaciones más difíciles y equipado con un arranque externo para proteger la cabeza contra líquido y polvo.

Beneficios

  • Es fácil de instalar y seleccionar.
  • Alto rendimiento incluso en los entornos más exigentes.
  • Diseño atractivo, reforzado con el kit de montaje empotrado.
  • Flexible y adaptable a través del diseño modular.
  • Amplio conjunto de accesorios para personalizar tus paneles.
  • Alta resistencia a las vibraciones con tornillos terminales a prueba de sacudidas.

Especificaciones

Principal

  • Gama de producto : Harmony XB4
  • Tipo de producto : Pulsador doble luminoso
  • Nombre corto del dispositivo : XB4
  • Material del bisel : <= 3 dB
  • Tipo de cabezal : Estándar
  • Diámetro de montaje : 22 mm
  • Color de marcado :
      • Marcado en blanco sobre tapa verde, roja o negra
      • Marcado en negro sobre tapa blanca
  • Fuente de luz : LED protegido
  • Color de la fuente de luz : Blanco

Complementario

  • Material anillo fijación Zamak
    • Peso del producto : 0.13 kg
    • Resistencia a lavadoras de alta presión :
        • 7000000 Pa en 55 °C 0.1
    • Forma del cabezal de unidad de señalización : Rectangular
    • Tipo de operario : retorno de resorte
    • Perfil de operador : Pulsadores 1 rasante - 1 saliente - 1 piloto
    • Descripción de operador : Verde 'I' - rojo 'O'
    • Perfil de operador :
        • Verde empotrado, I - blanco
        • Red saliente, O - blanco
    • Tipo y composición de contactos:  1 NA + 1 NC
    • Uso de contactos : Contactos estándar
    • Apertura positiva : Con
    • Recorrido de funcionamiento :
        • 1.5 mm - NC cambiando estado eléctrico
        • 2.6 mm - NA cambiando estado eléctrico
        • 4.3 mm - viaje total
    • Fuerza de funcionamiento :
        • 3.5 N NC cambiando estado eléctrico
        • 3.8 N NA cambiando estado eléctrico
    • Endurancia mecánica : 10000000 ciclos
    • Conexiones - terminales :
        • Terminales de fijación por tornillo, <= 2 x 1.5 mm² con terminal
        • Terminales de fijación por tornillo, >= 1 x 0.22 mm² sin terminal
    • Par de apriete : 0.8…1.2 N.m
    • Forma de la cabeza de tornillo :
        • Cruzado compatible con Philips nº 1 destornillador
        • Cruzado compatible con Pozidriv nº 1 destornillador
        • Con ranuras compatible con plano 4 mm Ø destornillador
        • Con ranuras compatible con plano 5,5 mm Ø destornillador
    • Material de contactos : Aleación de plata (Ag/Ni)
    • Protección contra cortocircuito :
        • 10 A fusible de cartuchos tipo gG
    • Corriente térmica convencional [Ith] : 10 A
    • Tensión asignada de aislamiento :
        • 600 V (grado contaminación 3)
    • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
    • Corriente asignada de empleo [Ie] :
        • 3 A en 240 V, AC-15, A600
        • 6 A en 120 V AC-15 A600
        • 0.1 A en 600 V, DC-13, Q600
        • 0.27 A en 250 V, DC-13, Q600
        • 0.55 A en 125 V, DC-13, Q600
        • 1.2 A en 600 V AC-15 A600
    • Durabilidad eléctrica :
        • 1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
        • 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
        • 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
        • 1000000 ciclos, DC-13, 0.2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
        • 1000000 ciclos, DC-13, 0.5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
    • Montantes funcionales :
        • λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio
        • λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio
    • Tipo señalización : Fijo
    • Base de bombilla : LED integral
    • Tensión de alimentación nominal [Us] :
        • 24 VAC/DC en 50/60 Hz
    • Límites de tensión de alimentación :
        • 19.2…30 VDC
        • 21.6…26.4 VAC
    • Consumo de corriente : 14 mA
    • Duración : 100000 H a tensión nominal y 25 °C
    • Resistencia a sobretensiones : 1 kV

      Entorno

      • Tratamiento de protección : TH
      • Temperatura ambiente de almacenamiento : -40…70 °C
      • Temperatura ambiente de funcionamiento : -40…70 °C
      • Categoría de sobretensión : Class I
      • Grado de protección IP :
          • IP66
          • IP67
          • IP69
          • IP69K
      • Grado de protección NEMA :
          • NEMA 13
          • NEMA 4X
      • Grado de protección IK : IK06
      • Normas :
          • UL 508
          • EN/IEC 60947-1
          • JIS C8201-5-1
          • CSA C22.2 No 14
          • EN/IEC 60947-5-4
          • EN/IEC 60947-5-5
          • EN/IEC 60947-5-1
          • JIS C8201-1
      • Certificaciones de producto :
          • RINA
          • Registrado por UL
          • DNV
          • LROS
          • BV
          • GL
          • CSA
      • Resistencia a las vibraciones : 5 gn (f = 2…500 Hz)
      • Resistencia a los choques :
          • 30 gn (duración 18 ms) para aceleración de media onda sinusoidal
          • 50 gn (duración 11 ms) para aceleración de media onda sinusoidal
      • Resistencia a transitorios rápidos : 2 kV
      • Resistencia a campos electromagnéticos : 10 V/m
      • Resistencia a descargas electroestáticas :
          • 6 kV en contacto (en piezas metálicas)
          • 8 kV en aire libre (en piezas aislantes)
      • Soporte de sujeción de cables : Clase B

      Sostenibilidad

      • Estado de oferta sostenible : Producto Green Premium
      • Conforme con REACh sin SVHC : Sí
      • Sin metales pesados tóxicos : Sí
      • Sin mercurio : Sí
