Descripción

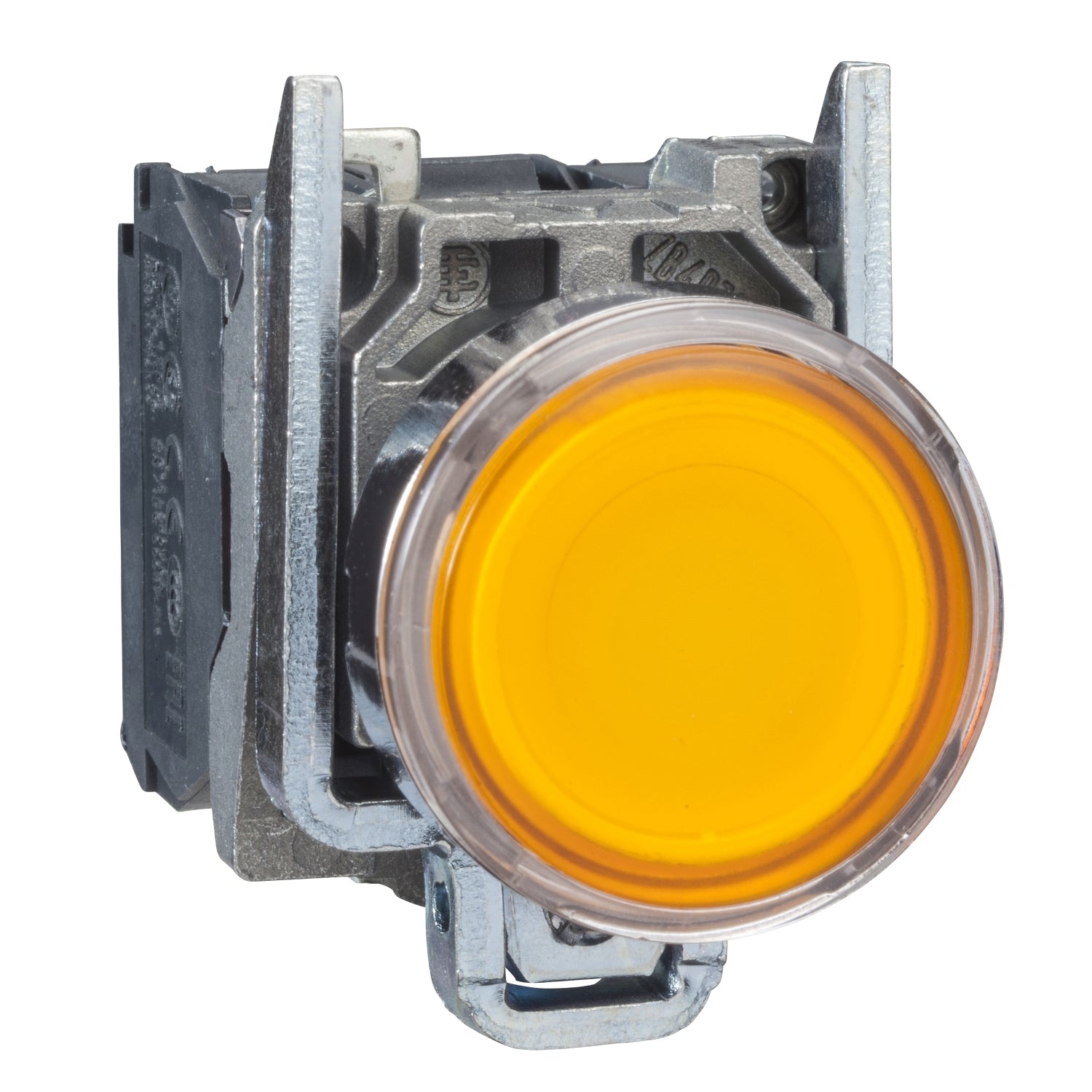

La gama Harmony XB4 con unidades completas y montaje tradicional tiene un diámetro de 22mm, el cual brinda funciones relevantes para sus paneles y máquinas, está diseñado para las aplicaciones más difíciles y equipado con un arranque externo para proteger la cabeza contra líquido y polvo.
Beneficios
- Es fácil de instalar y seleccionar.
- Alto rendimiento incluso en los entornos más exigentes.
- Diseño atractivo, reforzado con el kit de montaje empotrado.
- Flexible y adaptable a través del diseño modular.
- Amplio conjunto de accesorios para personalizar tus paneles.
- Alta resistencia a las vibraciones con tornillos terminales a prueba de sacudidas.
Especificaciones
Principal
- Gama de producto : Harmony XB4
- Tipo de producto : Pulsador luminoso
- Nombre corto del dispositivo : XB4
- Material del bisel : <= 3 dB
- Material anillo fijación : Zamak
- Diámetro de montaje : 22 mm
- Forma del cabezal de unidad de señalización : Redondo
- Tipo de operario : Retorno de resorte
- Perfil de operador : Amarillo rasante
- Información agregada del operador : Con lente lisa
- Tipo de cabezal : Estándar
- Tipo y composición de contactos : 1 NA + 1 NC
- Funcionamiento de contacto : Ruptura lenta
- Conexiones - terminales :
- Terminales de fijación por tornillo, <= 2 x 1.5 mm² con terminal
- Terminales de fijación por tornillo, 1 x 0,22-2 x 2,5 mm² sin terminal
- Fuente de luz : LED protegido
- Base de bombilla : LED integral
- Tensión de alimentación nominal [Us]
- 24 VAC/DC en 50/60 Hz
Complementario
- Altura : 47 mm
- Anchura : 30 mm
- Profundidad : 101 mm
- Descripción terminales ISO n°1 :
- (21-22)NC
- (13-14)NO
- Peso del producto : 0.097 kg
- Resistencia a lavadoras de alta presión :
- 7000000 Pa en 55 °C 0.1
- Uso de contactos : Contactos estándar
- Apertura positiva : Con
- Recorrido de funcionamiento :
- 1.5 mm - NC cambiando estado eléctrico
- 2.6 mm - NA cambiando estado eléctrico
- 4.3 mm - viaje total
- Fuerza de funcionamiento :
- 3.5 N NC cambiando estado eléctrico
- 3.8 N
- Endurancia mecánica : 10000000 ciclos
- Par de apriete : 0.8…1.2 N.m
- Forma de la cabeza de tornillo :
- Cruzado compatible con Philips nº 1 destornillador
- Cruzado compatible con Pozidriv nº 1 destornillador
- Con ranuras compatible con plano 4 mm Ø destornillador
- Con ranuras compatible con plano 5,5 mm Ø destornillador
- Material de contactos : Aleación de plata (Ag/Ni)
- Protección contra cortocircuito :
- 10 A fusible de cartuchos tipo gG
- Corriente térmica convencional [Ith] : 10 A
- Tensión asignada de aislamiento :
- 600 V (grado contaminación 3)
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Corriente asignada de empleo [Ie] :
- 3 A en 240 V, AC-15, A600
- 6 A en 120 V AC-15 A600
- 0.1 A en 600 V, DC-13, Q600
- 0.27 A en 250 V, DC-13, Q600
- 0.55 A en 125 V, DC-13, Q600
- 1.2 A en 600 V AC-15 A600
- Durabilidad eléctrica :
- 1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
- 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
- 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
- 1000000 ciclos, DC-13, 0.2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
- 1000000 ciclos, DC-13, 0.5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
- Montantes funcionales :
- λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio
- λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio
- Tipo señalización : Fijo
- Consumo de corriente : 18 mA
- Duración : 100000 H a tensión nominal y 25 °C
- Resistencia a sobretensiones : 1 kV
- Límites de tensión de alimentación :
- 19.2…30 VDC
- 21.6…26.4 VAC
Entorno
- Tratamiento de protección : TH
- Temperatura ambiente de almacenamiento : -40…70 °C
- Temperatura ambiente de funcionamiento : -40…70 °C
- Categoría de sobretensión : Class I
- Grado de protección IP :
- IP66
- IP67
- IP69
- IP69K
- Grado de protección NEMA :
- NEMA 13
- NEMA 4X
- Grado de protección IK : IK06
- Normas :
- UL 508
- EN/IEC 60947-1
- JIS C8201-5-1
- CSA C22.2 No 14
- EN/IEC 60947-5-4
- EN/IEC 60947-5-5
- EN/IEC 60947-5-1
- JIS C8201-1
- Certificaciones de producto :
- RINA
- Registrado por UL
- DNV
- LROS
- BV
- GL
- CSA
- Resistencia a las vibraciones : 5 gn (f = 2…500 Hz)
- Resistencia a los choques :
- 30 gn (duración 18 ms) para aceleración de media onda sinusoidal
- 50 gn (duración 11 ms) para aceleración de media onda sinusoidal
- Resistencia a transitorios rápidos : 2 kV
- Resistencia a campos electromagnéticos : 10 V/m
- Resistencia a descargas electroestáticas :
- 6 kV en contacto (en piezas metálicas)
- 8 kV en aire libre (en piezas aislantes)
- Soporte de sujeción de cables : Clase B
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
