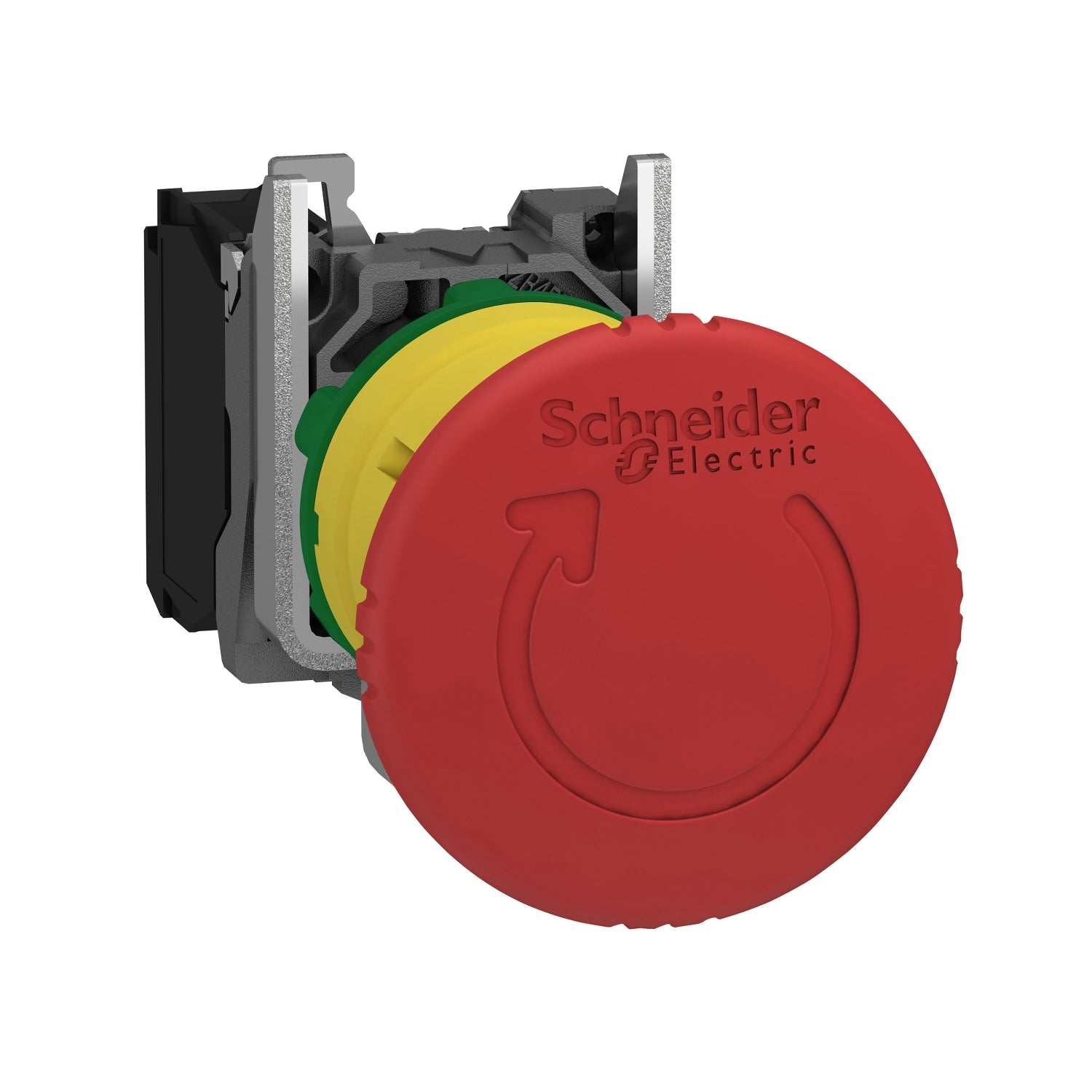

Parada de Emergencia Roja XB4 - Tipo Hongo ⌀40mm - Girar Para Desenclavar - NC - XB4BS8442 - SCHNEIDER

  • No incluye IGV
  • S/. 0.00
  • Precio habitual S/. 107.72
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico. ¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Descripción

La gama Harmony XB4  con unidades completas y montaje tradicional tiene un diámetro de 22mm, el cual brinda funciones relevantes para sus paneles y máquinas, está diseñado para las aplicaciones más difíciles y equipado con un arranque externo para proteger la cabeza contra líquido y polvo.

Beneficios

  • Es fácil de instalar y seleccionar.
  • Alto rendimiento incluso en los entornos más exigentes.
  • Diseño atractivo, reforzado con el kit de montaje empotrado.
  • Flexible y adaptable a través del diseño modular.
  • Amplio conjunto de accesorios para personalizar tus paneles.
  • Alta resistencia a las vibraciones con tornillos terminales a prueba de sacudidas.

Especificaciones

Principal

  • Gama de producto : Harmony XB4
  • Tipo de producto : Pulsador de parada de emergencia
  • Nombre corto del dispositivo : XB4
  • Material del bisel : <= 3 dB
  • Material anillo fijación : Zamak
  • Diámetro de montaje : 22 mm
  • Forma del cabezal de unidad de señalización : Redondo
  • Tipo de operario : Acción de activación y enganche mecánico
  • Tipo de cabezal : Estándar
  • Reset : Girar para desenclavar
  • Perfil de operador : Red redondo Ø 40 mm, sin marca
  • Tipo de cierre con llave : Ronis 455
  • Posición de retirada de tecla : Centro
  • Tipo y composición de contactos : 1 NC
  • Funcionamiento de contacto : Ruptura lenta
  • Conexiones - terminales :
      • Terminales de fijación por tornillo, <= 2 x 1.5 mm² con terminal
      • Terminales de fijación por tornillo, 1 x 0,22 mm² sin terminal

Complementario

  • Altura : 47 mm
  • Anchura : 40 mm
  • Profundidad : 82 mm
  • Descripción terminales ISO n°1 : (21-22)NC
  • Peso del producto : 0.118 kg
  • Resistencia a lavadoras de alta presión :
      • 7000000 Pa en 55 °C 0.1
  • Uso de contactos : Contactos estándar
  • Apertura positiva : Con
  • Recorrido de funcionamiento :
      • 1.5 mm - NC cambiando estado eléctrico
      • 4.3 mm - viaje total
    • Endurancia mecánica : 3000000 ciclos
    • Par de apriete : 0.8…1.2 N.m
    • Forma de la cabeza de tornillo :
        • Cruzado compatible con Philips nº 1 destornillador
        • Cruzado compatible con Pozidriv nº 1 destornillador
        • Con ranuras compatible con plano 4 mm Ø destornillador
        • Con ranuras compatible con plano 5,5 mm Ø destornillador
    • Material de contactos : Aleación de plata (Ag/Ni)
    • Protección contra cortocircuito :
        • 10 A fusible de cartuchos tipo gG
    • Corriente térmica convencional [Ith] : 10 A
    • Tensión asignada de aislamiento :
        • 600 V (grado contaminación 3)
    • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
    • Corriente asignada de empleo [Ie] :
        • 3 A en 240 V, AC-15, A600
        • 6 A en 120 V AC-15 A600
        • 0.1 A en 600 V, DC-13, Q600
        • 0.27 A en 250 V, DC-13, Q600
        • 0.55 A en 125 V, DC-13, Q600
        • 1.2 A en 600 V AC-15 A600
    • Durabilidad eléctrica :
        • 1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
        • 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
        • 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
        • 1000000 ciclos, DC-13, 0.2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
        • 1000000 ciclos, DC-13, 0.5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
    • Montantes funcionales :
        • λ < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio
        • λ < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio

    Entorno

    • Tratamiento de protección : TH
    • Temperatura ambiente de almacenamiento : -40…70 °C
    • Temperatura ambiente de funcionamiento : -40…70 °C
    • Categoría de sobretensión : Class I
    • Grado de protección IP :
        • IP66
        • IP67
        • IP69
        • IP69K
    • Grado de protección NEMA :
        • NEMA 13
        • NEMA 4X
    • Grado de protección IK : IK06
    • Normas :
        • UL 508
        • EN/IEC 60947-1
        • JIS C8201-5-1
        • CSA C22.2 No 14
        • EN/IEC 60947-5-4
        • EN/IEC 60947-5-5
        • EN/IEC 60947-5-1
        • JIS C8201-1
    • Certificaciones de producto :
        • RINA
        • Registrado por UL
        • DNV
        • LROS
        • BV
        • GL
        • CSA
    • Resistencia a las vibraciones : 5 gn (f = 2…500 Hz)
    • Resistencia a los choques :
        • 30 gn (duración 18 ms) para aceleración de media onda sinusoidal
        • 50 gn (duración 11 ms) para aceleración de media onda sinusoidal

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Conforme con REACh sin SVHC : Sí
    • Sin metales pesados tóxicos : Sí
    • Sin mercurio : Sí
