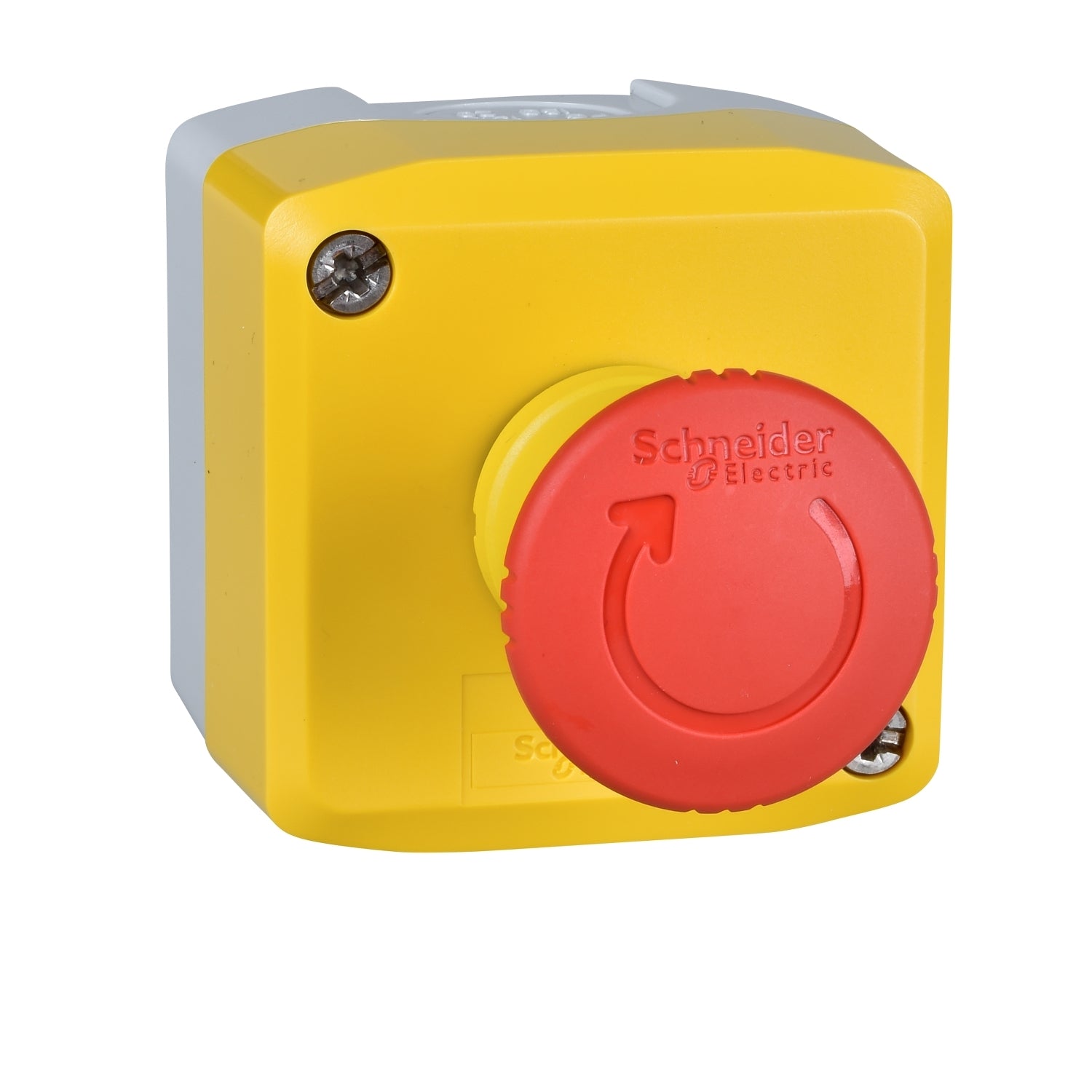

Botonera XALK - Parada de Emergencia Tipo Hongo Rojo ø40mm - XALK178 - SCHNEIDER

Descripción

Estación de mando en caja plástica Harmony XALD con parada de emergencia tipo hongo rojo de diámetro 40mm, con reset para desenclavar contacto 1NC.

Beneficios

1. Buena resistencia a los agentes químicos, disponible con doble aislamiento eléctrico.
2. Larga vida útil - durabilidad mecánica hasta 300000 ciclos.

Especificaciones

Principal

• Gama de producto : Harmony XALK

• Tipo de producto : Estación de control completa
• Nombre corto del dispositivo : XALK
• Destino del producto : Para unidades de señalización y control XB5 Ø 22 mm
• Aplicación estación control :
• Función apagado de emergencia
• Función de parada emergencia
• Color de base de la envolvente : Gris claro - RAL 7035
• Color de cubierta : Amarillo - RAL 1021
• Material : Policarbonato
• Perfil de operador : Red ''STOP'' 1 NC
• Reset : Girar para liberar
• Composición de la estación de control :
• 1 pulsador de cabeza redonda de ø40 mm, rojo 1 NC
• Funcionamiento de contacto : Ruptura lenta

Complementario

• Entrada de cable :
• 1 extractor para entrada de cable 0...14 mm
• 2 extractores para prensa de cable 13 PG y ISO M20, 0...12 mm
• Peso del producto : 0.194 kg
• Resistencia a lavadoras de alta presión : 70000000 Pa en 50 °C 0.1
• Apertura positiva : Con
• Recorrido de funcionamiento :
• 1.5 mm  - tipo de cable: NC cambiando estado eléctrico
• 2.6 mm - tipo de cable NA cambiando estado eléctrico
• 4.3 mm - tipo de cable : viaje
• Fuerza de funcionamiento :
• 44 N NC + a cambiando estado eléctri
• Endurancia mecánica : 300000 ciclos
• Conexiones - terminales :
• Terminales de fijación por tornillo, <= 2 x 1.5 mm² con termial
• Terminales de fijación por tornillo, >= 1 x 0.22 mm² sin terminal
• Par de apriete : 0.8…1.2 N.m
• Forma de la cabeza de tornillo :
• Cruzado compatible con Philips nº 1 destornillador
• Cruzado compatible con Pozidriv nº 1 destornillador
• Con ranuras compatible con plano 4 mm Ø destornillador
• Con ranuras compatible con plano 5,5 mm Ø destornillador
• Material de contactos : Aleación de plata (Ag/Ni)
• Protección contra cortocircuito : 10 A fusible de cartuchos tipo gG
• Corriente térmica convencional [Ith] : 10 A
• Tensión asignada de aislamiento [Ui] : 600 V
• Tensión asignada de resistencia a los choques : 6 kV
• Corriente asignada de empleo [Ie] :
• 6 A en 120 V, AC-15, A600
• 3 A en 240 V, AC-15, A600
• 1.2 A en 600 V, AC-15, A600
• 0.55 A en 125 V, DC-13, Q600
• 0.27 A en 250 V, DC-13, Q600
• 0.1 A en 600 V, DC-13, Q600
• Durabilidad eléctrica :
• 1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• 1000000 ciclos, DC-13, 0.2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• 1000000 ciclos, DC-13, 0.5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• Montantes funcionales :
• λ < 10exp(-6) en 5 V, 1 mA
• λ < 10exp(-8) en 17 V, 5 mA

Entorno

• Tratamiento de protección : TH
• Temperatura ambiente de almacenamiento : -40...70 °C
• Temperatura ambiente de funcionamiento : -40...70 °C
• Categoría de sobretensión : Clase II
• Grado de protección IP : IP66 , IP67, IP69, IP69K
• Grado de protección NEMA : NEMA 13 , 4X
• Grado de protección IK : IK03
• Normas :
• EN/IEC 60947-1
• EN/IEC 60947-5-4
• JIS C8201-5-1
• CSA C22.2 No 14
• EN/IEC 60947-5-5
• EN/IEC 60947-5-1
• UL 508
• JIS C8201-1
• Resistencia a las vibraciones : 5 gn (f = 12…500 Hz)
• Resistencia a los choques :
• 30 gn (duración 18 ms) para aceleración de media onda sinusoidal
• 50 gn (duración 11 ms) para aceleración de media onda sinusoidal

Sostenibilidad

• Estado de oferta sostenible : Producto Green Premium
• Conforme con REACh sin SVHZ : Sí
• Sin mercurio : Sí
