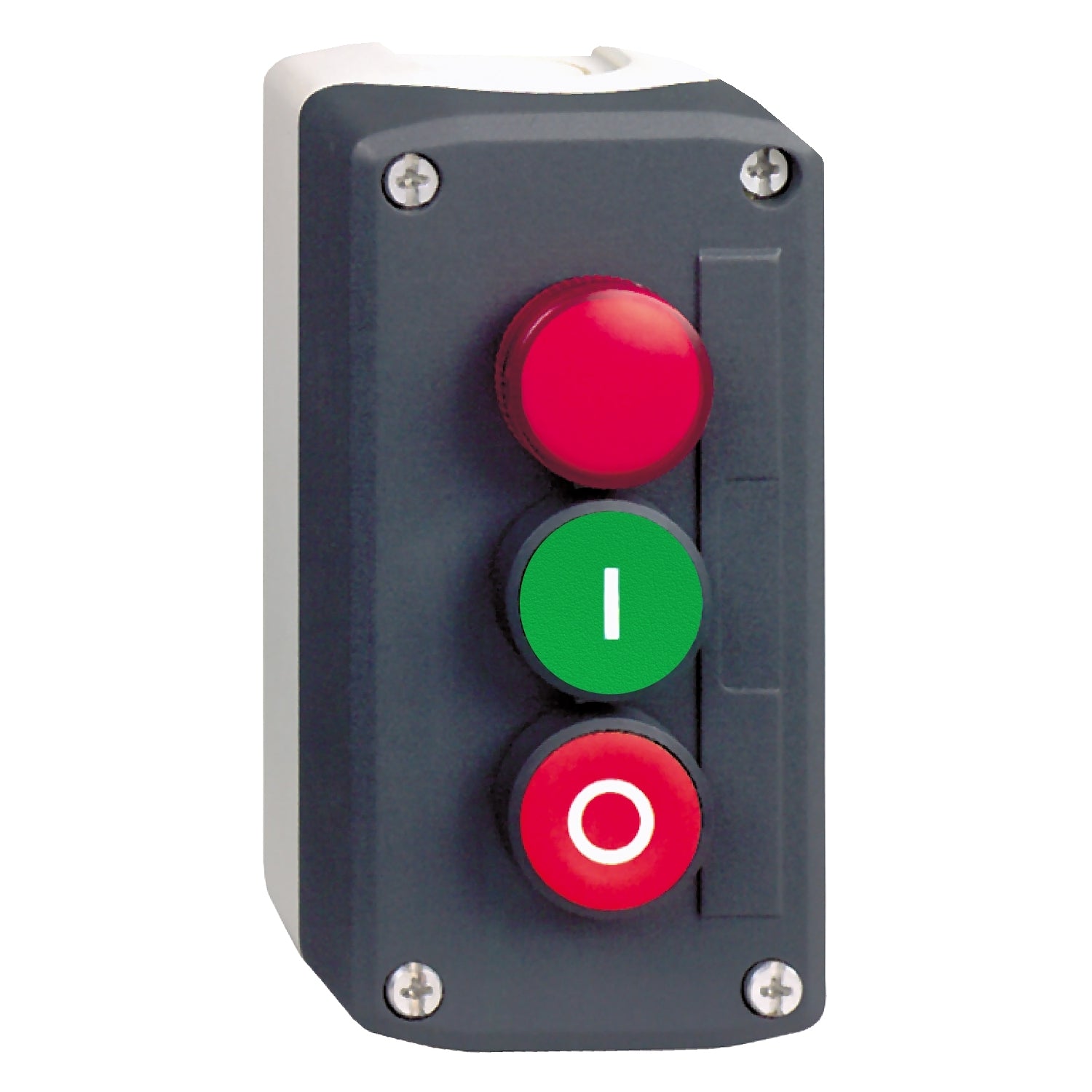

Botonera XALD - 2 Pulsadores + 1 Piloto LED Rojo - XALD363M - SCHNEIDER

Descripción

Estación de mando en caja plástica Harmony XALD con 2 pulsadores de impulso y piloto LED rojo integrado con contactos 1NA+1NC.

La línea Harmony XALD cuenta con estaciones completas equipadas con pulsadores, interruptores y luces piloto de plástico de la gama Harmony XB5 de Ø 22mm.

Es ideal para aplicaciones industriales, de edificios y de infraestructura.

Incluye:

Beneficios

1. Buena resistencia a los agentes químicos, disponible con doble aislamiento eléctrico.
2. Larga vida útil - dureza mecánica hasta 1000000 ciclos.

Especificaciones

Principal

• Gama de producto : Harmony XALD

• Tipo de producto : Estación de control completa
• Nombre corto del dispositivo : XALD
• Destino del producto : Para unidades de señalización y control XB5 Ø 22 mm
• Aplicación estación control : Función arranque-parada
• Color de base de la envolvente : Gris claro - RAL 7035
• Color de cubierta : Gris oscuro - RAL 7016
• Material : Policarbonato
• Perfil de operador : 2 pulsadores rasantes - 1 piloto
• Descripción de operador : Verde  'I'  1 a - rojo 'O' 1 NC
• Composición de la estación de control :
• 1 pulsador empotrado, verde 1 NA 'I'
• 1 pulsador empotrado, red 1 NC  'O'
• 1 luz piloto
• Ubicación del marcado : Marcado en pulsador
• Funcionamiento de contacto : Ruptura lenta
• Fuente de luz : LED integrado y protegido
• Tensión de alimentación asignada [Us] : 230 VAC

Complementario

• Entrada de cable :
• 2 extractores para entrada de cable, capacid sujeción : 14 mm
• 2 extractores para prensa de cable 13 PG y ISO M20, capacid sujeción : 12 mm
• Peso del producto : 0.261 kg
• Resistencia a lavadoras de alta presión : 70000000 Pa en 50 °C 0.1
• Color de marcado :
• Marcado en blanco sobre tapa verde, roja o negra
• Marcado en negro sobre tapa blanca
• Apertura positiva : Con
• Recorrido de funcionamiento :
• 1.5 mm  - tipo de cable: NC cambiando estado eléctrico
• 2.6 mm - tipo de cable NA cambiando estado eléctrico
• 4.3 mm - tipo de cable : viaje
• Fuerza de funcionamiento :
• 3.5 N NC cambiando estado eléctrico
• 3.8 N NA cambiando estado eléctrico
• Endurancia mecánica : 100000000 ciclos
• Conexiones - terminales :
• Terminales de fijación por tornillo, <= 2 x 1.5 mm² con termial
• Terminales de fijación por tornillo, >= 1 x 0.22 mm² sin terminal
• Par de apriete : 0.8…1.2 N.m
• Forma de la cabeza de tornillo :
• Cruzado compatible con Philips nº 1 destornillador
• Cruzado compatible con Pozidriv nº 1 destornillador
• Con ranuras compatible con plano 4 mm Ø destornillador
• Con ranuras compatible con plano 5,5 mm Ø destornillador
• Material de contactos : Aleación de plata (Ag/Ni)
• Protección contra cortocircuito : 10 A fusible de cartuchos tipo gG
• Corriente térmica convencional [Ith] : 10 A
• Tensión asignada de aislamiento [Ui] : 600 V
• Tensión asignada de resistencia a los choques : 6 kV
• Corriente asignada de empleo [Ie] :
• 6 A en 120 V, AC-15, A600
• 3 A en 240 V, AC-15, A600
• 1.2 A en 600 V, AC-15, A600
• 0.55 A en 125 V, DC-13, Q600
• 0.27 A en 250 V, DC-13, Q600
• 0.1 A en 600 V, DC-13, Q600
• Durabilidad eléctrica :
• 1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• 1000000 ciclos, DC-13, 0.2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• 1000000 ciclos, DC-13, 0.5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0.5
• Montantes funcionales :
• λ < 10exp(-6) en 5 V, 1 mA
• λ < 10exp(-8) en 17 V, 5 mA
• Tipo señalización : Fijo
• Limites de tensión de alimentación : 195...264 VAC
• Consumo de corriente : 14 mA
• Duración : 1000000 H a tensión nominal y 25 °C
• Resistencia a sobretensiones : 1 kV

Entorno

• Tratamiento de protección : TH
• Temperatura ambiente de almacenamiento : -40...70 °C
• Temperatura ambiente de funcionamiento : -40...70 °C
• Categoría de sobretensión : Clase II
• Grado de protección IP : IP66 , IP67, IP69, IP69K
• Grado de protección NEMA : NEMA 13 , 4X
• Grado de protección IK : IK05
• Normas :
• EN/IEC 60947-1
• EN/IEC 60947-5-4
• JIS C8201-5-1
• CSA C22.2 No 14
• EN/IEC 60947-5-5
• EN/IEC 60947-5-1
• UL 508
• JIS C8201-1
• Resistencia a las vibraciones : 5 gn (f = 12…500 Hz)
• Resistencia a los choques :
• 30 gn (duración 18 ms) para aceleración de media onda sinusoidal
• 50 gn (duración 11 ms) para aceleración de media onda sinusoidal
• Resistencia a transitorios rápidos : 2 kV
• Resistencia a campos electromagnéticos : 10 V/m
• Resistencia a descargas electroestáticas :
• 6 kV en contacto (en piezas metálicas)
• 8 kV  en aire libre (en piezas aislantes)
• Soporte de sujeción de cable : Clase B

Sostenibilidad

• Estado de oferta sostenible : Producto Green Premium
• Conforme con REACh sin SVHZ : Sí
• Sin mercurio : Sí
