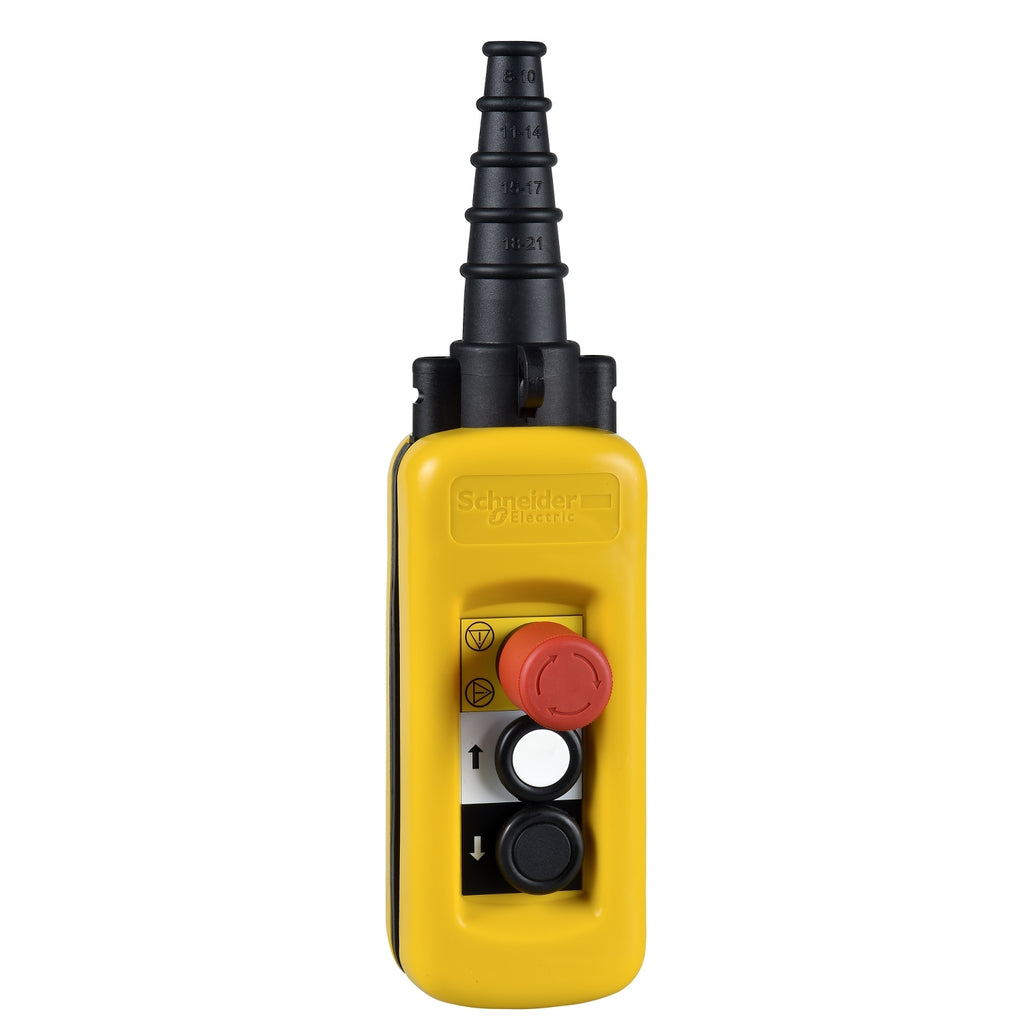

Botonera Colgante XAC-A - 2 Pulsadores + 1 Parada de Emergencia - XACA2714 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

La gama Harmony XACA está diseñada para aplicaciones de circuito de control estándar o de servicio mediano, su cuerpo está hecho de material termoplástico resistente con doble aislamiento, diseñada para un fácil manejo y operación incluso con guantes de trabajo pesados.

Estas estaciones de control colgantes altamente robustas cumplen con los requisitos de seguridad de las normas UL e IEC. Los colgantes XACA no solo son simples e intuitivos, sino también muy ergonómicos para que el operador los use.

Incluye

  • 1 parada de emergencia de 30mm
  • 1 pulsador blanco con marca ¨↑¨
  • 1 pulsador negro con marca ¨↓¨

    Especificaciones

    Principal

    • Gama de producto : Harmony XAC
    • Tipo de producto : Estación de control colgante
    • Nombre corto del dispositivo : XACA

    Complementario

    • Tipo de estación de control : Con doble aislamiento
    • Material del envolvente : Polipropileno
    • Tipo de circuito eléctrico : Circuito de control
    • Tipo de armario : Preparado para uso
    • Aplicación estación control :
        • Control de motor elevador de una velocidad
    • Composición de estación de control :
        • 2 pulsadores + 1 parada de emergencia
    • Descripción de operador :
        • Pulsador de parada emergencia 30 mm Ø 1 NC
        • Pulsador prim 1 NA blanco flecha arriba
        • Pulsador segundo 1 1NA negro flecha abajo
    • Compatibilidad del producto :
        • ZB2BE102 p/ parada de emergencia
        • ZB2BE101 p/ cada dirección
    • Enclavamiento mecánico :  Donde
    • Color de estación de control : Amarillo
    • Conexiones - terminales :
        • Terminales de fijación por tornillo, 1 x 0.5...1 x 2.5 mm² sin terminal
        • Terminales de fijación por tornillo, 1 x 0.5...2 x 1.5 mm² con terminal
    • Normas :
        • EN/IEC 60947-5-1
        • CSA C22.2 No 14
        • UL 508
        • EN/ISO 13850: 2006
        • EN/IEC 60947-5-5
        • EN/IEC 60204-32
    • Certificaciones : GOST , CCC
    • Tratamiento de protección : TH
    • Temperatura ambiente de funcionamiento : -25...70 °C
    • Temperatura ambiente de almacenamiento : -40…70 °C
    • Resistencia a las vibraciones : 15 gn (f = 10…500 Hz)
    • Resistencia a los choques : 100 gn
    • Categoría de sobretensión : Clase II
    • Grado de protección IP : IP65
    • Grado de protección IK : IK08
    • Endurancia mecánica : 1000000 ciclos
    • Entrada de cable : Maneta de caucho con entrada escalada 8…26 mm
    • Código designación de los contactos :
        • A600 AC-15, Ue = 240 V, Ie = 3 A
        • A600 AC-15, Ue = 600 V, Ie = 1.2 A
        • Q600 DC-13, Ue = 250 V, Ie = 0.27 A
        • Q600 DC-13, Ue = 600 V, Ie = 0.1 A
    • Corriente térmica nominal : 10 A
    • Tensión asignada de aislamiento [Ui] : 600 V
    • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
    • Funcionamiento de contacto : Ruptura lenta
    • Máxima resistencia a través de los terminales : 25 MOhm
    • Fuerza de funcionamiento :
        • 13 N pulsador
        • 8 N parada de emergencia
    • Protección contra cortocircuito :
        • 10 A protección con fusible por cartucho fusi tipo gG
    • Potencia nominal de funcionamiento en W :
        • 40 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 120 V, factor de carga = 0.5 - tipo
          de cable: inductivo carga)
        • 48 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 48 V, factor de carga = 0.5 - tipo de
          cable: inductivo carga)
        • 65 W DC-13 para 1000000 ciclos, ritmo funcion <60 ciclos/mn en 24 V, factor de carga = 0.5 - tipo de
          cable: inductivo carga)
    • Descripción terminales ISO n°1 : (13-14)NO
    • Descripción terminales ISO n°2 : (11-12)NC
    • Identificador de terminal :
        • (11-12) NC
        • (13-14) NA
    • Peso del producto : 0.575 kg

      Sostenibilidad

      • Estado de oferta sostenible : Producto Green Premium
      • Conforme con REACh sin SVHC : Sí
      • Sin metales pesados tóxicos : Sí
      • Sin mercurio : Sí

      Ficha Técnica
