Descripción
La resistencia permite al variador operar durante todo el periodo de frenado hasta la parada del motor o durante la regeneración de la máquina disipando la energía a través de la resistencia de frenado. Tambien nos permite obtener el máximo par de frenado, la resistencia está diseñada para ser ubicada fuera del tablero, pero no deben impedir su ventilación natural.
El ingreso y salida de aire de la resistencia no debe ser obstruida de ninguna forma. El aire debe estar libre de polvo, gases corrosivos y condensación.
Varios modelos de resistencias estan disponibles en función de la potencia del variador y tienen carcasa IP20 o IP23, adicionalmente poseer supervisión térmica proporcionado por el interruptor controlado por temperatura o por el mismo variador.
El circuito interno de los variadores Altivar Process de 90kW y menores poseer un transistor de frenado dinámico integrado. Para los variadores entre 110 kW hasta
160 kW es necesario una unidad de frenado externa
Especificaciones
Principal

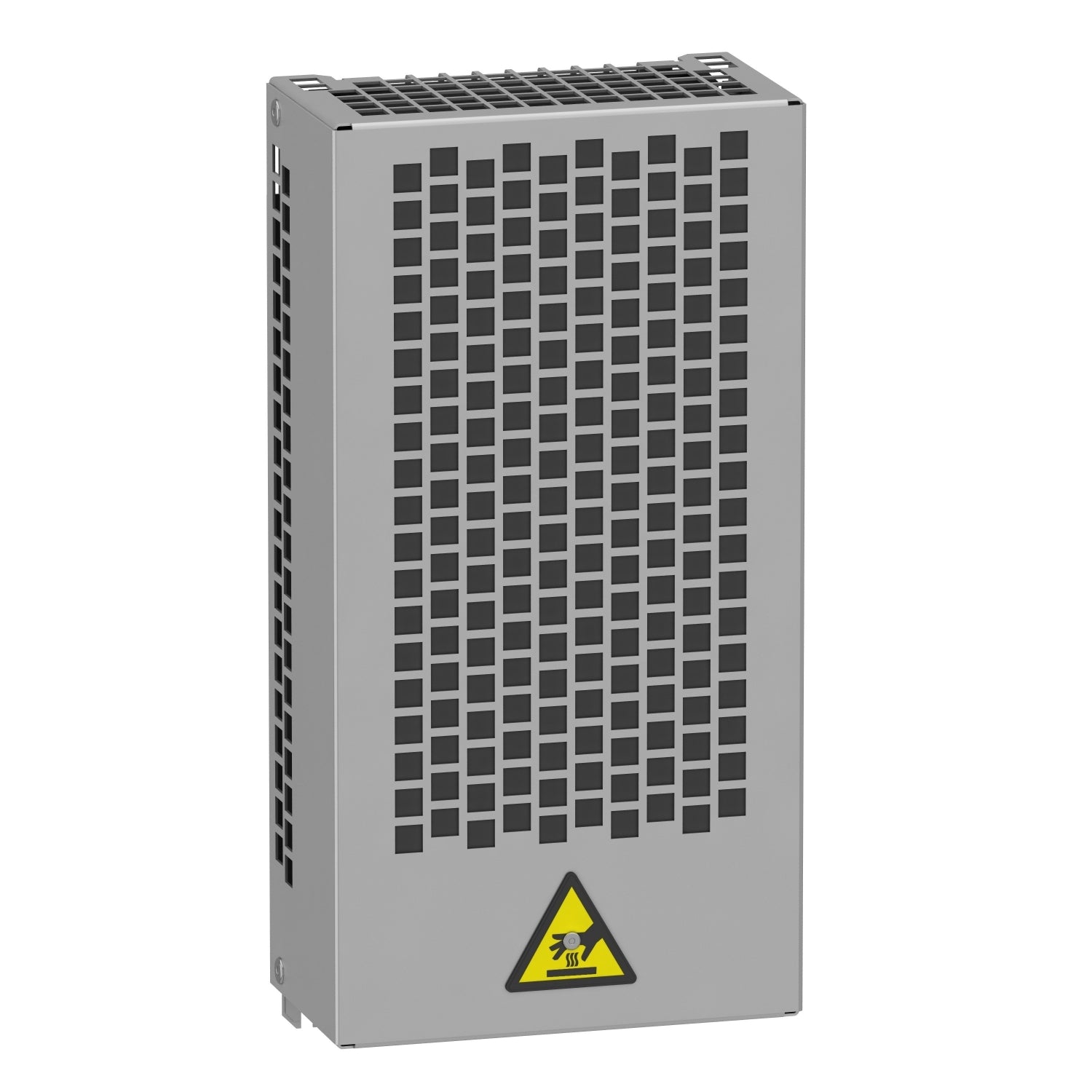

- Tipo de producto o componente : Resistor de frenado
Complementario
- Compatibilidad de gama :
- Altivar Process ATV900
- Altivar Machine ATV340
- Altivar Machine ATV320
- Easy Altivar 310
- Easy Altivar 310L
- Braking cycle :
- Ciclo normal - carga pesada <0.8 s con capacidad de sujeción: 150 % 40 s
- Ciclo normal - carga normal <0.8 s con capacidad de sujeción: 120 % 40 s
- Ciclo medio - carga normal <4 s con capacidad de sujeción: 135 % 40 s
- Ciclo medio - carga pesada <4 s con capacidad de sujeción: 165 % 40 s
- Potencia media disponible : 0.3 kW en 50 °C
- Valor óhmico : 28 Ohm
- Consecutivo, seguido, continuo, adosado :
- Términal, capacidad de conexión: <= 10 mm² ((*)) / AWG 8 para variador de velocidad
- Tipo de protección : Protección térmica vía variador de velocidad
- Anchura : 175 mm
- Altura : 345 mm
- Profundidad : 100 mm
- Peso del producto : 2.7 kg
Entorno
- Temperatura ambiente de funcionamiento : 0…50 °C
- Temperatura ambiente de almacenamiento : -25…70 °C
- Grado de protección IP : IP20
Sostenibilidad
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
