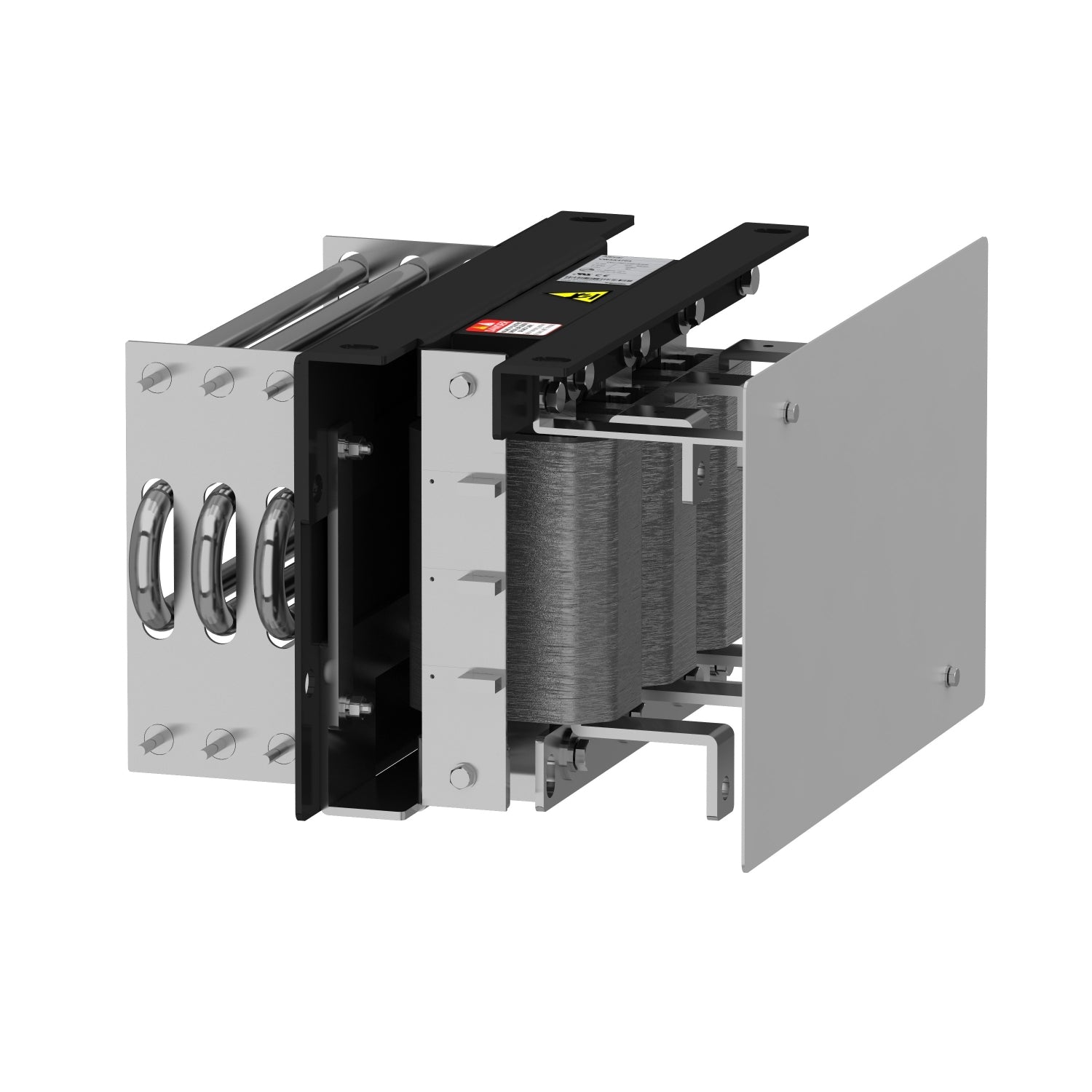

Filtro de Salida Altivar - 2.5kHz - Cable apantallado 300m - VW3A5306 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Los filtros de salida permiten a los variadores de velocidad alcanzar mayores longitudes de cable motor sin afectar el aislamiento de los motores debido al fenomeno de reflexión de tensión, alcanzando una distancia máxima de 300 metros entre el variador y el motor usando cable apantallado. Los variadores de velocidad Altivar Process que no utilizan este filtro de salida pueden alcanzan una longitud máxima de 150 metros usando cable apantallado, los datos indicados en la tabla corresponden a la selección de un motor electrico cuyo diseño cumple con la norma IEC 6034-25 y NEMA MG1/31.2006.

Especificaciones

Principal

  • Tipo de producto o componente : Filtro dV/dt
  • Compatibilidad de gama :
      • Altivar Process ATV600
      • Altivar Process ATV900
      • Easy Altivar 610
      • Altivar Machine ATV340
  • Aplicación específica de producto : Filtro de salida
  • Corriente nominal [In] : 180 A
  • Consecutivo, seguido, continuo,adosado :
      • Barra de cobre M10

Complementario

  • Longitud cable de motor :
      • 500 m cable sin apantallar en 4 kHz
      • 300 m cable apantallado en 4 kHz
  • DV/Dt :
      • 3000 V/µs max en 200...240 V
      • 3000 V/µs max en 380...480 V
  • Pérdidas térmicas : 176 W en 4 kHz
  • Maximum drive output frequency : 100 Hz
  • Temperatura ambiente de funcionamiento :
      • -10…50 °C - sin disminución de corriente
      • 50…60 °C - con desclasificación de corriente del 1,5% por ºC
  • Altitud máxima de funcionamiento :
      • 0...1000 m sin disminución de corriente
      • 1000...4000 m con desclasificación de corriente del 1% por 100 m
  • Anchura : 380 mm
  • Altura : 325 mm
  • Profundidad : 235 mm
  • Peso del producto : 22 kg

Entorno

  • Grado de protección IP : IP00
  • Temperatura ambiente de almacenamiento : -40…70 °C

Sostenibilidad

  • Sin metales pesados tóxicos :Sí
  • Sin mercurio : Sí
