Descripción
Los filtros de salida permiten a los variadores de velocidad alcanzar mayores longitudes de cable motor sin afectar el aislamiento de los motores debido al fenomeno de reflexión de tensión, alcanzando una distancia máxima de 300 metros entre el variador y el motor usando cable apantallado. Los variadores de velocidad Altivar Process que no utilizan este filtro de salida pueden alcanzan una longitud máxima de 150 metros usando cable apantallado, los datos indicados en la tabla corresponden a la selección de un motor electrico cuyo diseño cumple con la norma IEC 6034-25 y NEMA MG1/31.2006.
Especificaciones
Principal

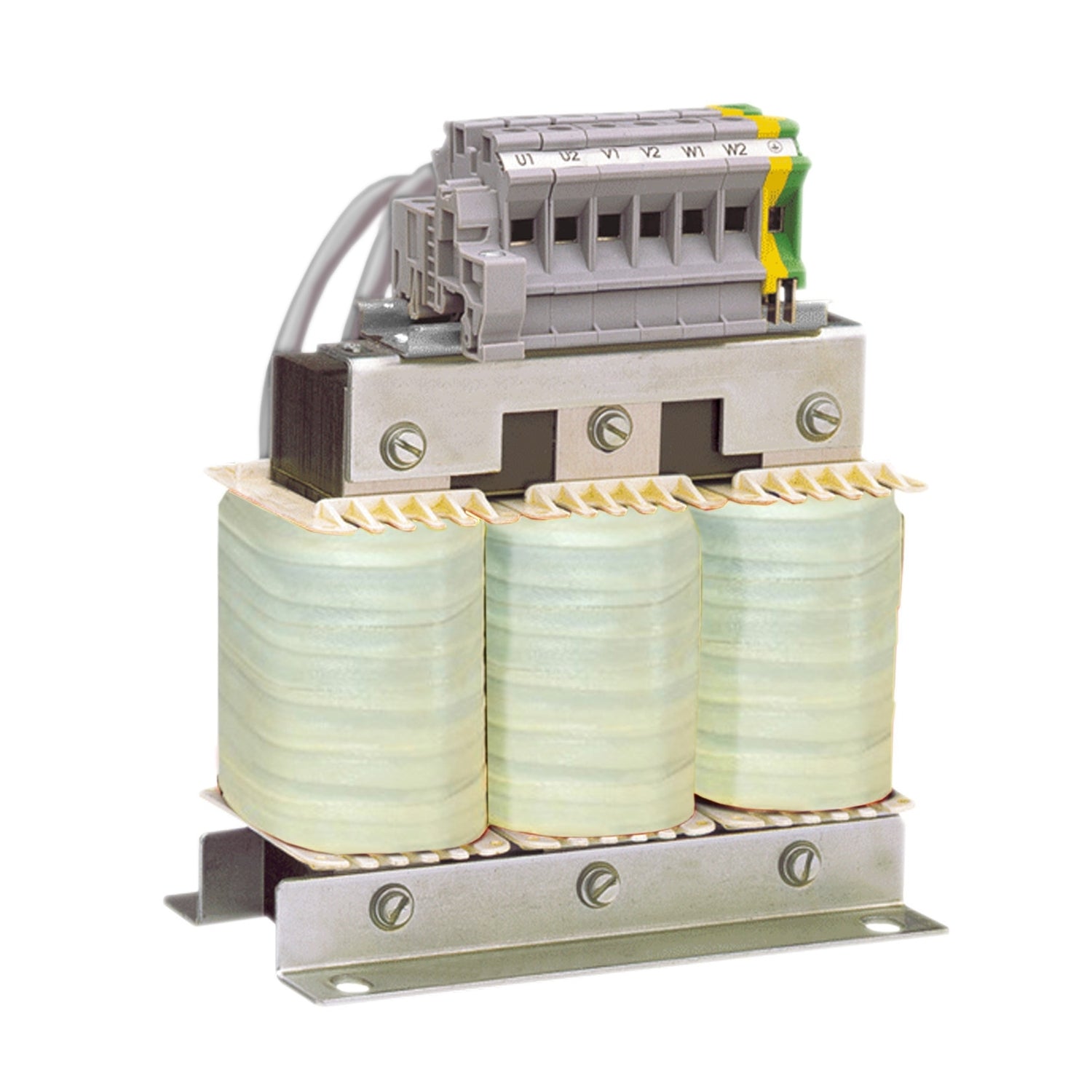

- Tipo de producto o componente : Inductancia motor
- Compatibilidad de gama :
- Altivar 61
- Altivar 71
- Altivar Process ATV600
- Altivar 61Q
- Altivar Process ATV900
- Altivar 71Q
- Aplicación específica de producto : Filtro de salida
- Corriente nominal [In] : 759 A
- Consecutivo, seguido, continuo,adosado :
- Conector marc. 2 x M12
Complementario
- Longitud cable de motor :
- 200 m cable apantallado P motor 250…355 kW en 380...480 V1
- 250 m cable sin apantallar P motor 250…355 kW en 380...480 V
- 150 m cable apantallado P motor 400…630 kW en 500...690 V
- 250 m cable sin apantallar P motor 400…630 kW en 500...690 V
- 250 m cable apantallado P motor 400…630 kW en 500...690 V 2
- 400 m cable sin apantallar P motor 400…630 kW en 500...690 V 2
- DV/Dt :
- 500 V/µs max en 400 V
- 750 V/µs max en 500 V
- 1000 V/µs max en 690 V
- Pérdidas térmicas : 598W
- Maximum drive output frequency : 100 Hz
- Temperatura ambiente de funcionamiento : -10…50 °C
- Peso del producto : 93 kg
Entorno
- Grado de protección IP :
- IP20 - con kits VW3A9612,61
- IP00
- Temperatura ambiente de almacenamiento : -25…70 °C
Sostenibilidad
- Sin metales pesados tóxicos :Sí
- Sin mercurio : Sí
