Especificaciones
Principal
- Gama de producto : Altivar

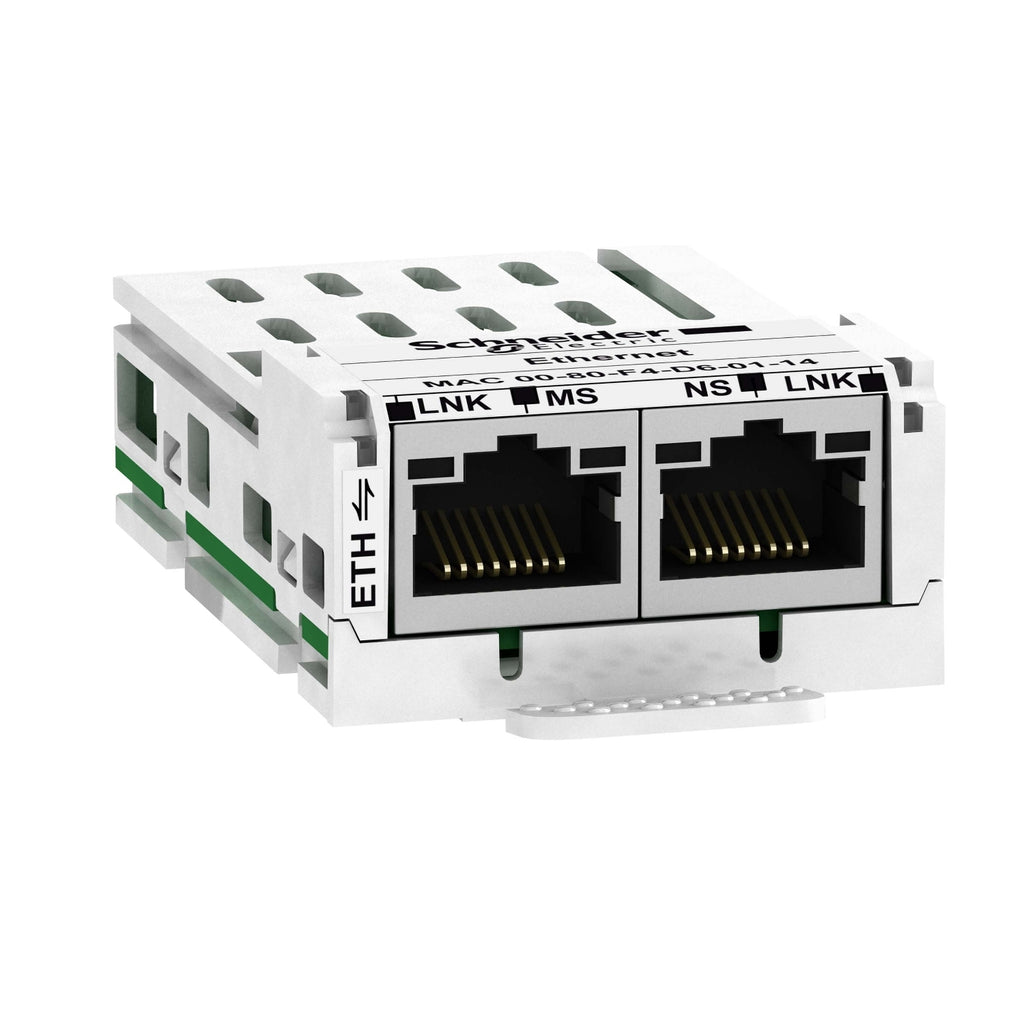

- Tipo de producto o componente : Módulo de comunicación
Complementario
- Compatibilidad de gama :
- Altivar Machine ATV320
- Altivar 32
- Lexium 32
- Compatibilidad del producto : Lexium 32
- Protocolo del puerto de comunicación :
- Modbus TCP
- Ethernet/IP
- Consecutivo, seguido, continuo,adosado :
- 1 conector RJ45, Ethernet/IP
- 1 conector RJ45 Modbus TCP
- Velocidad de transmisión : 10/100 Mbps
- Direccionamiento : IP addressing manual, BOOTP or DHCP
- Modo intercambio : Half duplex y full duplex
- Servicio de comunicación :
- Up to 8 connections (includes connections of Modbus TCP/Ethernet IP) para Ethernet IP/Modbus TCP
- FDR Agent para Ethernet IP/Modbus TCP
- Leer registros de mantenimiento (03), 63 palabras máx. para Modbus TCP
- Leer registros de entrada (04), 63 palabras máx. para Modbus TCP
- Regis. únic. escr. (06) para Modbus TCP
- Escribir varios registros (16), 63 palabras máx. para Modbus TCP
- Registradores múltiples de lectura/escritura (23) para Modbus TCP
- Identificación de dispositivo de lectura (43) para Modbus TCP
- Diagnóstico (08) para Modbus TCP
- I/O scanner : read/write, 6 words máximo para Modbus T
- Supervisión de comunicación para Modbus TCP
- SNMP agent para Ethernet IP
- genpMaster/Slave hierarchy ODVA AC drive profile y CiA 402 profile para Ethernet IP
- Fixed communication monitoring adjusted by Ethernet IP scanner adaptor (Master) para Ethernet IP
- Servidor web : Servidor HTTP integrado
- Servicios web :
- Configuración Ethernet/IP
- Parámetros motor
- Monitor variador
- Seguridad
- Configuración scanner Ethernet/IP
- Mensaje de estadística
- Estadísticas Ethernet
- Tipo de pantalla :
- 1 LED para MS (Estado de Módulo)
- 1 LED para NS (estado de la red)
- 1 LED para actividad de puerto Ethernet
- 1 LED para actividad del puerto Modbus TCP
- Peso del producto 0.3 kg
Sostenibilidad
- Sin mercurio : Sí
