Especificaciones
Principal

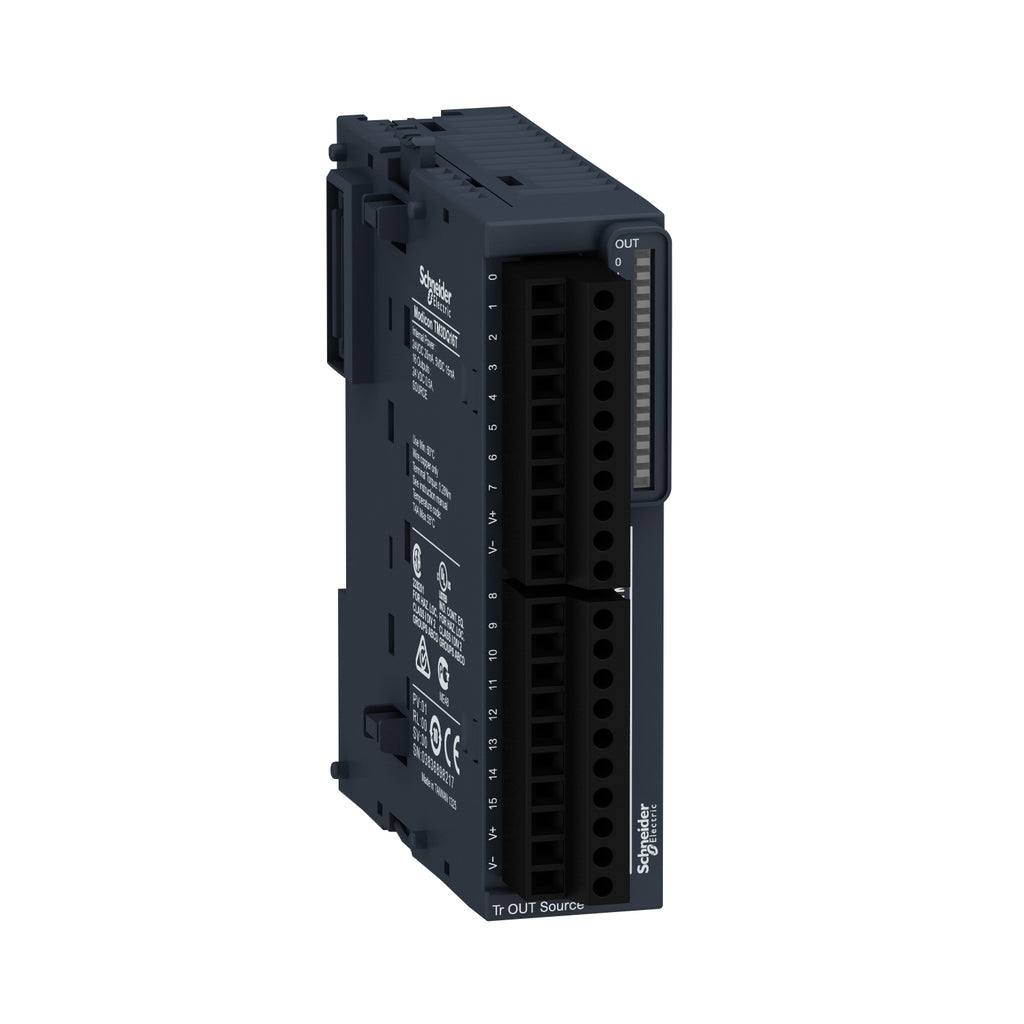

- Gama de producto : Modicon TM3
- Tipo de producto : Módulo de salida discreta
- Compatibilidad de gama :
- Modicon M241
- Modicon M251
- Modicon M221
- Tipo de salida digital : Transistor
- Número de salidas discretas : 16
- Lógica de salida discreta : Lógica positiva o lógica negativa
- Tensión de salida : 24 VDC para salida del relé
- Montado en la pared del conducto : 500 mA para salida transistor
Complementario
- Número de E/S digitales : 16
- Consumo de corriente :
- 5 mA en 5 VDC vía conector de bus - de estado desligado
- 0 mA en 24 VDC vía conector de bus - de estado desligado
- 15 mA en 5 VDC vía conector de bus - en estado ON
- 20 mA en 24 VDC vía conector de bus - en estado ON
- Tiempo respuesta :
- 450 µs - turn-on
- 450 µs - turn-off
- 1 contacto de puerta : 0.1 mA para salida transistor
- Maximum voltage drop : <0.4 V
- Carga de tungsteno : <3 W para salida transistor
- Señalizaciones en local : Estado salida 1 LED por canal - verde
- Consecutivo, seguido, continuo, adosado :
- 10 x 1.5 mm² bornero de tornillo extraíble con capacidad de sujeción: campo 3.81 mm para salidas
- Maximum cable distance between :
- Cable sin apantallar, estado 1 <30 m para salida transistor
- Aislamiento :
- Sin aislamiento entre las salidas
- Entre la salida y la lógica interna AC
- Marcado : CE
- Soporte de montaje :
- Tipo de tapón TH35-15
- Tipo de tapón TH35-7.5
- placa o panel con juego de fijación
- Altura : 90 mm
- Profundidad : 84.6 mm
- Anchura : 27.4 mm
- Peso del producto : 0.11 kg
Entorno
- Normas :
- EN/IEC 61131-2
- EN/IEC 61010-2-201
- Certificaciones de producto :
- C-Tick
- CULus
- Resistencia a descargas electroestáticas :
- 8 kV en aire
- 4 kV en contacto
- Resistencia a campos electromagnéticos :
- 10 V/m 80 MHz...1 GHz
- 3 V/m 1.4 GHz...2 GHz
- 1 V/m 2 GHz...3 GHz
- Resistencia a campos magnéticos :
- 30 A/m 50/60 Hz
- Resistencia a transitorios rápidos : 1 kV para E/S
- Resistencia a sobretensiones : 1 kV E/S modo común
- Resistance to conducted disturbances, induced by radio frequency fields :
- 10 V 0,15...80 MHz
- 3 V frecuencia de punto (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz
- Soporte de sujeción de cables :
- Emisiones radiadas 40 dBμV/m QP Clase A 10 m) en 30…230 MHz
- Emisiones radiadas 47 dBμV/m QP Clase A 10 m) en 230…1000 MHz
- Temperatura ambiente de funcionamiento :
- -10…35 °C instalación vertical
- -10…55 °C instalación horizontal
- Temperatura ambiente de almacenamiento : -25...70 °C
- Humedad relativa :
- 10…95 %, sin condensación - en operación
- 10…95 %, sin condensación - en almacenamiento
- Grado de protección IP : IP20 con cub. protec. colocada
- Grado de contaminación : 2
- Altitud máxima de funcionamiento : 0...2000 m
- Altitud de almacenamiento : 0…3000 m
- Resistencia a las vibraciones :
- 3.5 mm en 5…8.4 Hz en carril DIN
- 3 gn en 8.4…150 Hz en carril DIN
- 3.5 mm en 5…8.4 Hz en panel
- 3 gn en 8.4…150 Hz en panel
- Resistencia a los choques : 15 gn para 11 ms
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
