Especificaciones
Principal

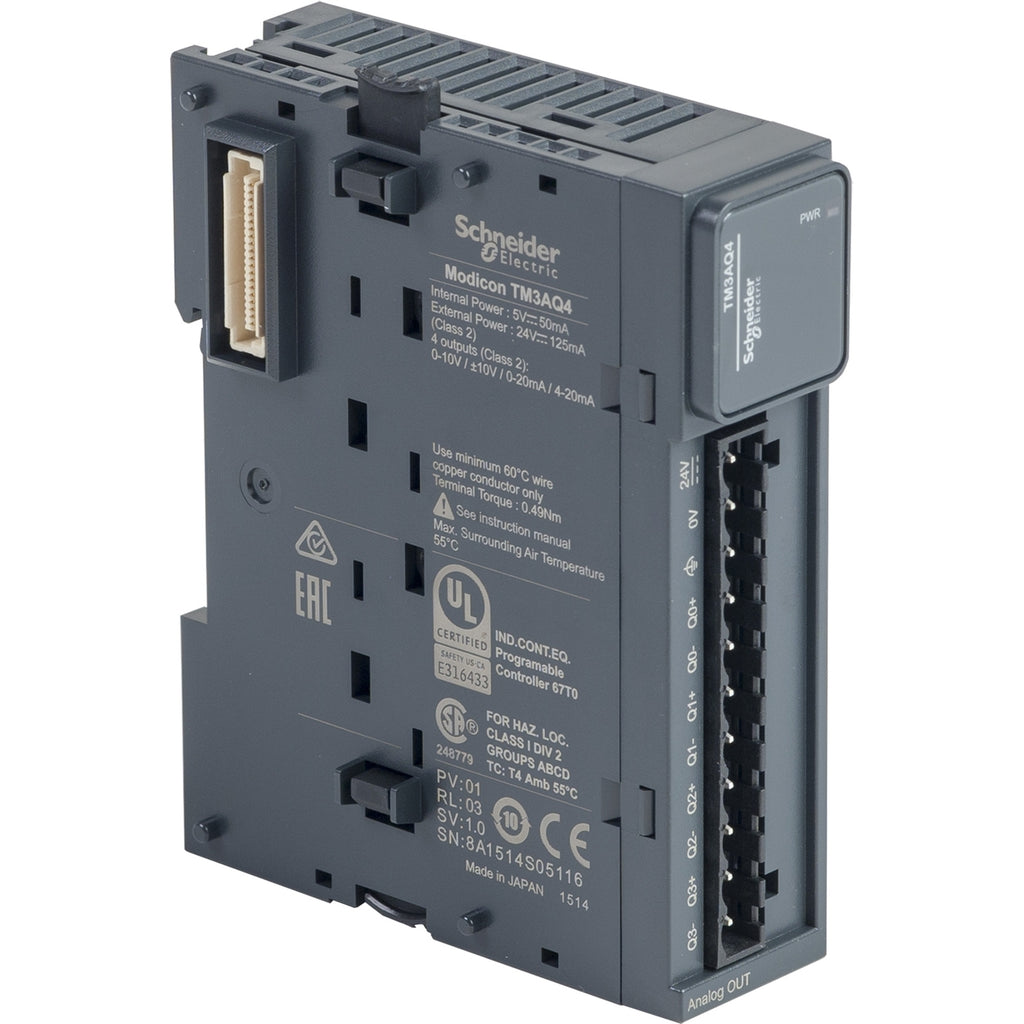

- Gama de producto : Modicon TM3
- Tipo de producto :Módulo analógico de entrada/salida
- Compatibilidad de gama :
- Modicon M241
- Modicon M221
- Modicon M251
- Número de salida analógica : 2
- Tipo de salida análogica :
- Corriente estado 1 4...20 mA
- Corriente, estado 1 0...20 mA
- Tensión estado 1 0...10 V
- Tensión, estado 1 - 10...10 V
Complementario
- Resolución de entrada analógica :
- 11 bits + signo
- 12 bits
- Resolución de salida analógica :
- 11 bits + signo
- 12 bits
- Clip-en las cubiertas :
- 2.44 mV 0...10 V tensión
- 4.88 mV - 10...10 V tensión
- 4.88 µA 0...20 mA corriente
- 3.91 µA 4...20 mA corriente
- Tipo de carga : Resistivo
- Impedancia ohmica de la carga :
- 1 kOhm tensión
- 300 Ohm corriente
- Tiempo de estabilización : 1 ms
- Tiempo conversión :
- 1 ms + 1 ms per channel + 1 controller cycle time
- Error de precisión absoluta :
- +/- 0,2 % de escala completa en 25 °C
- +/- 1 % de la escala total
- Variación de temperatura : +/- 0.01 %FS/°C
- Precisión de repetición : +/- 0,4 %FS
- Sin linealidad : +/- 0.2 %EC
- Ondulación de salida : 20 mV
- Diafonía : <= 1 LSB
- Tensión de alimentación nominal [Us] : 24 VDC
- Límites tensión alimentación : 20.4...28.8 V
- Tipo de cable :
- Pares de cable trenzado apantallado <30 m para salida circuito
- Consumo de corriente :
- 40 mA en 5 VDC vía conector de bus sin carga
- 50 mA en 5 VDC vía conector de bus carga completa
- 50 mA en 24 VDC con alim externa sin carga
- 125 mA en 24 VDC con alim externa carga completa
- Señalizaciones en local : PWR - 1 LED - Verde
- Consecutivo, seguido, continuo, adosado :
- 11 x 2,5 mm² bornero de tornillo extraíble con capacidad de sujeción: paso 5,08 mm for outputs and
supply - Aislamiento :
- Entre salidas y suministros en 1500 VAC
- Entre la salida y la lógica interna en 500 VAC
- Marcado : CE
- Resistencia a sobretensiones :
- 1 kV fonte de alimentação modo común
- 0.5 kV fonte de alimentação modo diferencial
- 1 kV salida modo común
- Soporte de montaje :
- Tipo de tapón TH35-15 carril
- Tipo de tapón TH35-7.5 carril
- placa o panel con juego de fijación
- Altura : 90 mm
- Profundidad : 70 mm
- Anchura : 23.6 mm
- Peso del producto : 0.115 kg
Entorno
- Normas :
- EN/IEC 61010-2-201
- EN/IEC 61131-2
- Resistencia a descargas electroestáticas :
- 8 kV en aire
- 4 kV en contacto
- Resistencia a campos electromagnéticos :
- 10 V/m 80 MHz...1 GHz
- 3 V/m 1.4 GHz...2 GHz
- 1 V/m 2 GHz...3 GHz
- Resistencia a campos magnéticos : 30 A/m
- Resistencia a transitorios rápidos : 1 kV
- Resistance to conducted disturbances,induced by radio frequency fields :
- 10 V 0,15...80 MHz
- 3 V frecuencia de punto (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz
- Inmunidad a microcortes : 10 ms
- Temperatura ambiente de funcionamiento :
- -10…55 °C instalación horizontal
- -10…35 °C instalación vertical
- Temperatura ambiente de almacenamiento : -25...70 °C
- Humedad relativa :
- 10…95 %, sin condensación - en operación
- 10…95 %, sin condensación - en almacenamiento
- Grado de protección IP : IP20
- Grado de contaminación : 2
- Altitud máxima de funcionamiento : 0...2000 m
- Altitud de almacenamiento : 0…3000 m
- Resistencia a las vibraciones :
- 3.5 mm en 5…8.4 Hz en carril DIN
- 3 gn en 8.4…150 Hz en carril DIN
- Resistencia a los choques : 15 gn para 11 ms
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
