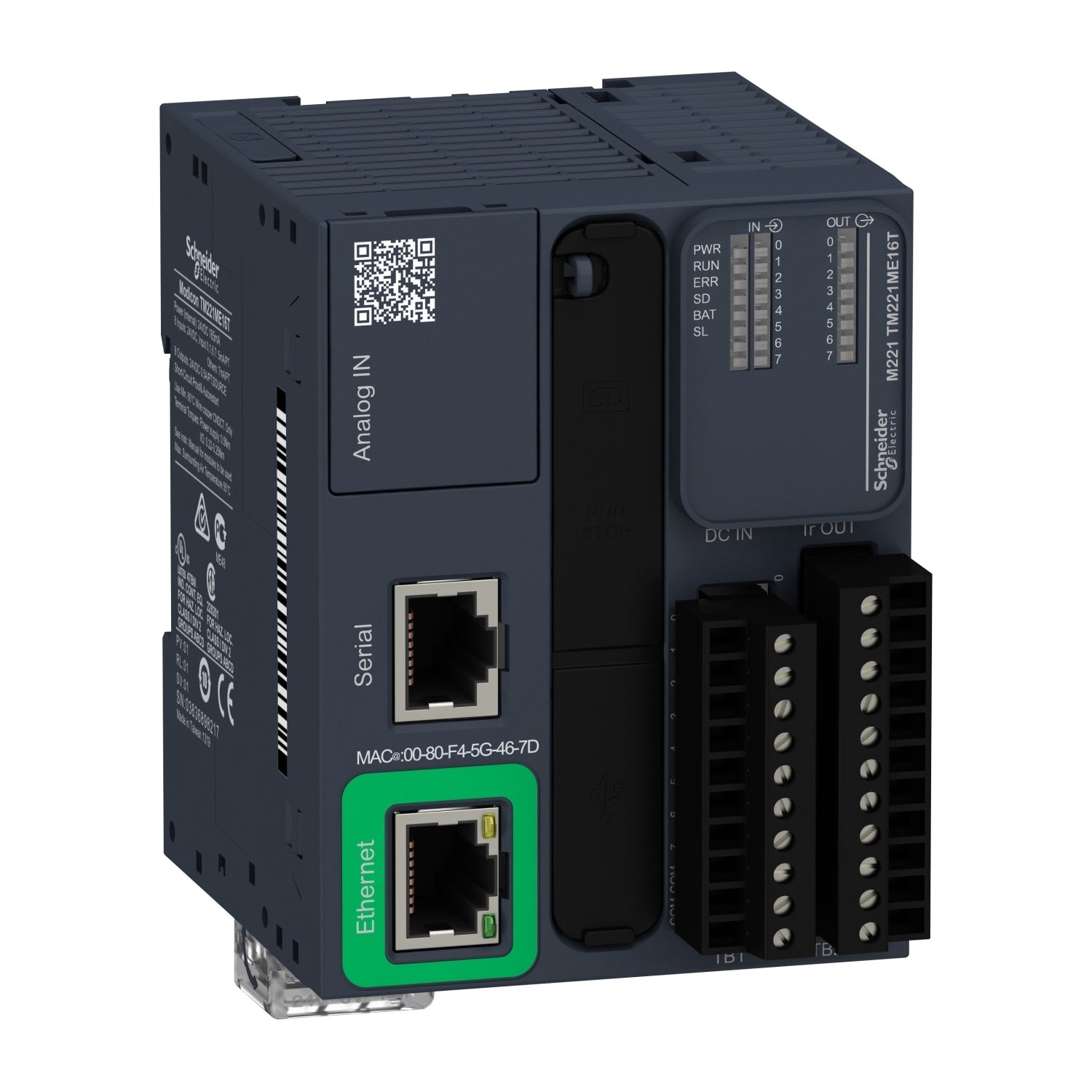

Controlador Lógico Modicon 221 - 24VDC E/S 16 - Ethernet - TM221ME16T - SCHNEIDER

Características y Beneficios de la línea Modicon M221.

El nuevo controlador lógico Modicon M221 te ofrece prestaciones inmejorables. Orientado a brindarte la solución más potente para lógica cableada.

Modicon M221 requiere una instalación mínima y aporta una versatilidad impresionante, optimizando el espacio para alcanzar una solución personalizada  para tus procesos.

Está diseñado para automatizar máquinas simples.

Las funciones embedidas del Modicon M221 minimizan costos de la máquina.

Cuenta con puerto para comunicación Modbus serial, puerto USB dedicado a la programación, puerto Ethernet embebido para integrarlo a arquitecturas de sistema de control que facilitará tu supervisión remota.

El software de programación SoMachine Basic es una herramienta amigable, diseñada para el desarollo de proyectos para controladores lógicos Modicon M221.

Cartuchos de expansión TMC2

• TMC2AI2 - 2E analógicas 0...10VDC, 4...20mA
• TMC2AQ2V - 2S analógicas 0...10VDC
• TMC2AQ2C - 2S analógicas 4...20mA
• TMC2TI2 - 2E de temperatura PT100, PT1000 o termocupla
• TMC2SL1 - Enlace serial RS232 o RS485 adicional

Accesorios

• BMXXCAUSBH018 - Cable de programación
• TMASD1 - Tarjeta SD 256 MB
• TMH2GDB - Pantalla HMI
• TMACBL1 - Cable para entradas analógicas

Especificaciones

Principal

• Gama de producto : Modicon M221
• Tipo de producto o componente : Controlador Lógico
• Tensión de alimentación nominal [Us] : 24 VDC
• Número de entradas discretas :  8 entradas discretas 4 entradas rápidas acorde a IEC 61131-2 tipo 1
• Número de entradas análogicas : 2 en 0...10 V
• Tipo de salida digital : Transistor
• Número de salidas discretas : 8 transistores 2 salidas rápidas
• Tensión de salida : 24 VDC
• Montado en la pared del conducto : 0.5 A

Complementario

• Número de E/S : 16
• Numero de E/S del módulo de expansión : 7 para salida del relé
• Límites tensión alimentación : 20.4…28.8 V
• Corriente de entrada : 35 A
• Consumo de potencia energía en W :
• 22.9 W en 24 V - módulo de expansión con número máximo de E/S
  4 W en 24 V - sin módulo de expansión E/S
• Corriente de salida fuente de alimentación :
• 0.52 A 5 V para bus de expansión
  0.49 A 24 V para bus de expansión
• Entrada lógica : Receptor o suministro (positivo/negativo)
• Tensión de entrada digital : 24 V
• Tipo de tensión de entrada discreta : DC
• Resolución de entrada analógica : 10 bits
• Valor LSB : 10 mV
• Tiempo conversión : 1 ms por canal + 1 controlador del ciclo de tiempo entrada analógica
• Sobrecarga permitida em entradas :
• +/- 30 V DC para 5 min - máximo para entrada analógica
  +/- 13 V DC - permanente para entrada analógica
• Estado de tensión 1 garantizado : >= 15 V para entrada
• Estado de tensión 0 garantizado : <= 5 V para entrada
• Corriente de entrada discreta :
• 7 mA para entrada digital
  5 mA para entrada rápida
• Tapa de conexiones trasero :
• 3.4 kOhm para entrada digital
  100 kOhm para entrada analógica
  4.9 kOhm para entrada rápida
• Tiempo respuesta :
• 35 µs apagado, I2 ... I5 terminales para entrada
  5 µs encendido, I0, I1, I6, I7 terminales para entrada rápida
  35 µs encendido, otros terminales terminales para entrada
  Apagado 5 µs, I0, I1, I6, I7 terminales para entrada rápida
  Apagado de 100 µs, otros terminales terminales para entrada
  5 µs encender, apagar, Q0 ... Q1 terminales para salida
  50 µs encender, apagar, Q2 ... Q3 terminales para salida
  300 µs encender, apagar, otros terminales terminales para salida
• Tiempo filtro configurable :
• 0 ms para entrada
  3 ms para entrada
  12 ms para entrada
• Lógica de salida discreta : Lógica positiva (fuente)
• Elevación : 4 A
• Frecuencia de salida :
• 100 kHz para salida rápida (modo PWM/PLS) en Q0...Q1
  5 kHz para salida en Q2...Q3
  0.1 kHz para salida en Q4...Q6
• Error de precisión absoluta : +/- 1 % de la escala total para entrada analógica
• 1 contacto de puerta : 0.1 mA para salida transistor
• Caída de tensión máxima : <1 V
• Durabilidad mecánica : 20000000 ciclos para salida transistor
• Carga de tungsteno : <12 W para salida y salida rápida
• Tipo de protección :
• Protección contra cortocircuito y sobrecarga con rearme automático
  Protección de cortocircuito en salida
  Protección de sobrecarga y cortocircuito en 1 A
• Tiempo de rearme : 1 s rearme automático
• Capacidad de memoria :
• 256 kB para aplicación de usuarios y datos RAM con 10000 instrucciones
  256 kB para variables internas RAM
• Orejas terminales de anillo :
• 256 kB memoria flash integrada para copia de seguridad de la aplicación y de los datos
• Mantenido Ti24 : 2 GB Tarjeta SD - opcional
• Tipo de batería : BR2032 litio no recargable, duración de la batería: 4 año (s)
• Tiempo de respaldo : 1 año en 25 °C - por interrupción de fuente de alimentación
• Tiempo de ejecución para 1 Kinstrucción :
• 0.3 ms para evento y tarea periódica
  0.7 ms para otra instrucción
• Tiempo de ejecución por instrucción : 0.2 µs Booleano
• Tiempo exacto para la tarea del evento : 60 µs tiempo de respuesta
• Estructura de aplicación :
• 1 tarea cíclica auxiliar
  1 tarea de maestro de rueda libre/cíclica configurable
  8 tareas de interrupción
• Tamaño máximo de las áreas de objeto :
• 512 %M bits de memoria
  512 %KW palabras constantes
  8000 %MW palabras de memoria
  255 %TM temporizadores
  255 %C contadores
• Reloj en tiempo real : Sí
• Deriv. reloj : <= 30 s/mes en 25 °C
• Lazo de regulación : Regulador PID ajustable hasta 14 lazos simultáneos
• Funciones de posicionamiento :
• Posición PTO 2 eje(s)impulso/dirección modo - 100 kHz
  Posición PTO 1 eje(s)sentido horario/antihorario modo - 100 kHz
• Función disponible :
• PWM
  Generador de frecuencia
• PLS

• Número de entrada de contaje : 4 entradas rápidas (modo HSC) en 100 kHz 32 bits
• Función de contador :
• Impulso/dirección
  A/B
  Monofásico
• Tipo de conexión integrada :
• Puerto USB con conector mini B USB 2.0
  Enlace serie sin aislar serie 1 con RJ45 conector y L/R = RS232/RS485 interface
  Ethernet con RJ45 conector
• Suministro : Serie - fuente de alimentación de enlace serie, 5 V, <200 mA
• Velocidad de transmisión :
• 1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 15 m para RS485
  1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 3 m para RS232
  480 Mbit/s for USB
• Protocolo de puerto de comunicaciones :
• Porta USB : USB protocolo - SoMachine-Red
  Enlace serie sin aislar, Modbus protocolo maestro/esclavo - RTU/ASCII o Red SoMachine Ethernet protocolo
• Puerto Ethernet : 10BASE-T/100BASE-TX 1 puerto : 100 m cable cobre
• Servicio de comunicación :
• Cliente DHCP
  Ethernet/adaptador IP
  Servidor Modbus TCP
  Dispositivo esclavo Modbus TCP
  Cliente Modbus TCP
• Señalizaciones en local :
• 1 LED (verde) para PWR
  1 LED (verde) para RUN
  Error de módulo (ERR), 1 LED - (rojo)
  1 LED (verde) para acceder a la tarjeta SD (SD)
  1 LED (rojo) para BAT
  Estado de E / S : 1 LED por canal - (verde)
  1 LED (verde) para SL
  ACT : actividad de red Ethernet - (verde)
  Link (Link estado) : Link de reed Ethernet - (amarillo)
• Conexiones - terminales :
• Bornero, 3 terminales para conexión de la fuente de alimentación de 24 V CC
  Conector, 4 terminales para entradas analógicas
  USB 2.0 mini B conector para un terminal de programación
  Bornero de tornillo extraíble, 10 terminales para entradas
  Bornero de tornillo extraíble, 11 terminales para salidas
• Distancia máxima de cable entre dispositivos :
• Cable apantallado : <10 m para entrada rápida
  Cable sin apantallar : <30 m para salida
  Cable sin apantallar : <30 m para entrada digital
  Cable sin apantallar : <1 m para entrada analógica
• Cable apantallado : <3 m para salida rápida
• Aislamiento :
• Entre entrada y lógica interna a 500 VAC
  Entre la entrada rápida y la lógica interna en 500 VAC
  Sin aislamiento entre las entradas
  Entre la salida y la lógica interna en 500 VAC
  Sin aislamiento entre la entrada analógica y la lógica interna
  Sin aislamiento entre las entradas analógicas
• Marcado : CE
• Soporte de montaje :
• Tipo de tapón TH35-15 carril acorde a IEC 60715
  Tipo de tapón TH35-7.5 carril acorde a IEC 60715
  placa o panel con juego de fijación
• Altura : 90 mm
• Profundidad : 70 mm
• Anchura : 70 mm
• Peso del producto : 0.264 kg

Entorno

• Normas :
• EN/IEC 60664-1
  EN/IEC 61010-2-201
  EN/IEC 61131-2
• Certificaciones de producto :
• IACS E10
  RCM
  CSA
  ABS
  CULus
  DNV-GL
  EAC
  LR
• Características ambientales : Ubicación peligrosa y ordinaria
• Resistencia a descargas electroestáticas :
• 8 kV en aire acorde a EN/IEC 61000-4-2
  4 kV en contacto acorde a EN / IEC 61000-4-2

• Resistencia a campos electromagnéticos :
• 10 V/m 80 MHz...1 GHz acorde a EN/IEC 61000-4-3
  3 V/m 1.4 GHz...2 GHz acorde a EN/IEC 61000-4-3
  1 V/m 2...2.7 GHz acorde a EN/IEC 61000-4-3
• Resistencia a campos magnéticos :
• 30 A/m 50/60 Hz acorde a EN/IEC 61000-4-8
• Resistencia a transitorios rápidos :
• 2 kV (líneas eléctricas) acorde a EN / IEC 61000-4-4
  2 kV acorde a EN / IEC 61000-4-4 - salida relé
  1 kV (E / S) acorde a EN / IEC 61000-4-4
  1 kV (línea Ethernet) acorde a EN / IEC 61000-4-4
  1 kV (enlace en serie) acorde a EN / IEC 61000-4-4
• Resistencia a sobretensiones :
• 2 kV líneas de potencia (AC) modo común acorde a EN/IEC 61000-4-5
  2 kV salida relé modo común acorde a EN/IEC 61000-4-5
  1 kV E/S modo común acorde a EN/IEC 61000-4-5
  1 kV cable apantallado modo común acorde a EN/IEC 61000-4-5
  0.5 kV líneas de potencia (DC) modo diferencial acorde a EN/IEC 61000-4-5
  1 kV líneas de potencia (AC) modo diferencial acorde a EN/IEC 61000-4-5
  1 kV salida relé modo diferencial acorde a EN/IEC 61000-4-5
  0.5 kV líneas de potencia (DC) modo común acorde a EN/IEC 61000-4-5
• Resistencia a perturbaciones conducidas, inducidas por campos de radiofrecuencia :
• 10 V 0,15 ... 80 MHz acorde a EN / IEC 61000-4-6
  3 V 0,1 ... 80 MHz acorde a la especificación marina (LR, ABS, DNV, GL)
  Frecuencia puntual de 10 V (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) acorde a la especificación marina (LR, ABS, DNV, GL)
• Soporte de sujeción de cables :
• Emisiones conducidas 79 dBμV / m QP / 66 dBμV / m AV líneas de potencia (AC)) en 0.15… 0.5 MHz acorde a EN / IEC 55011
  Emisiones conducidas 73 dBμV / m QP / 60 dBμV / m AV líneas de potencia (AC)) en 0.5… 300 MHz acorde a EN / IEC 55011
  Emisiones conducidas - nivel de prueba: 120 ... 69 dBµV / m QP (líneas de alimentación) a 10 ... 150 kHz acorde a EN / IEC 55011
  Emisiones conducidas - nivel de prueba: 63 dBμV / m QP (líneas eléctricas) en 1.5… 30 MHz acorde a EN / IEC 55011
  Emisiones radiadas 40 dBμV / m QP Clase A 10 m) en 30… 230 MHz acorde a EN / IEC 55011
  Emisiones conducidas - nivel de prueba: 79 ... 63 dBμV / m QP (líneas de alimentación) en 150 ... 1500 kHz acorde a EN / IEC 55011
  Emisiones radiadas 47 dBμV / m QP Clase A 10 m) en 200… 1000 MHz acorde a EN / IEC 55011
• Inmunidad a microcortes : 10 ms
• Temperatura ambiente de funcionamiento :
• -10…55 °C - Instalación horizontal
  -10…35 °C - Instalación vertical
• Temperatura ambiente de almacenamiento : -25…70 °C
• Humedad relativa :
• 10…95 %, sin condensación - en operación
  10…95 %, sin condensación - en almacenamiento
• Grado de protección IP : IP20 con cubierta de protección colocada
• Grado de contaminación : <= 2
• Altitud máxima de funcionamiento : 0...2000 m
• Altitud de almacenamiento : 0…3000 m
• Resistencia a las vibraciones :
• 3,5 mm a 5… 8,4 Hz en carril simétrico
  3,5 mm en 5… 8,4 Hz en montaje de panel
  1 gn a 8,4… 150 Hz en carril simétrico
  1 gn en 8.4… 150 Hz en montaje de panel
• Resistencia a los choques : 147 m/s² para 11 ms

Sostenibilidad

• Estado de oferta sostenible : Producto Green Premium
• Sin mercurio : Sí
• Sin PVC : Sí
