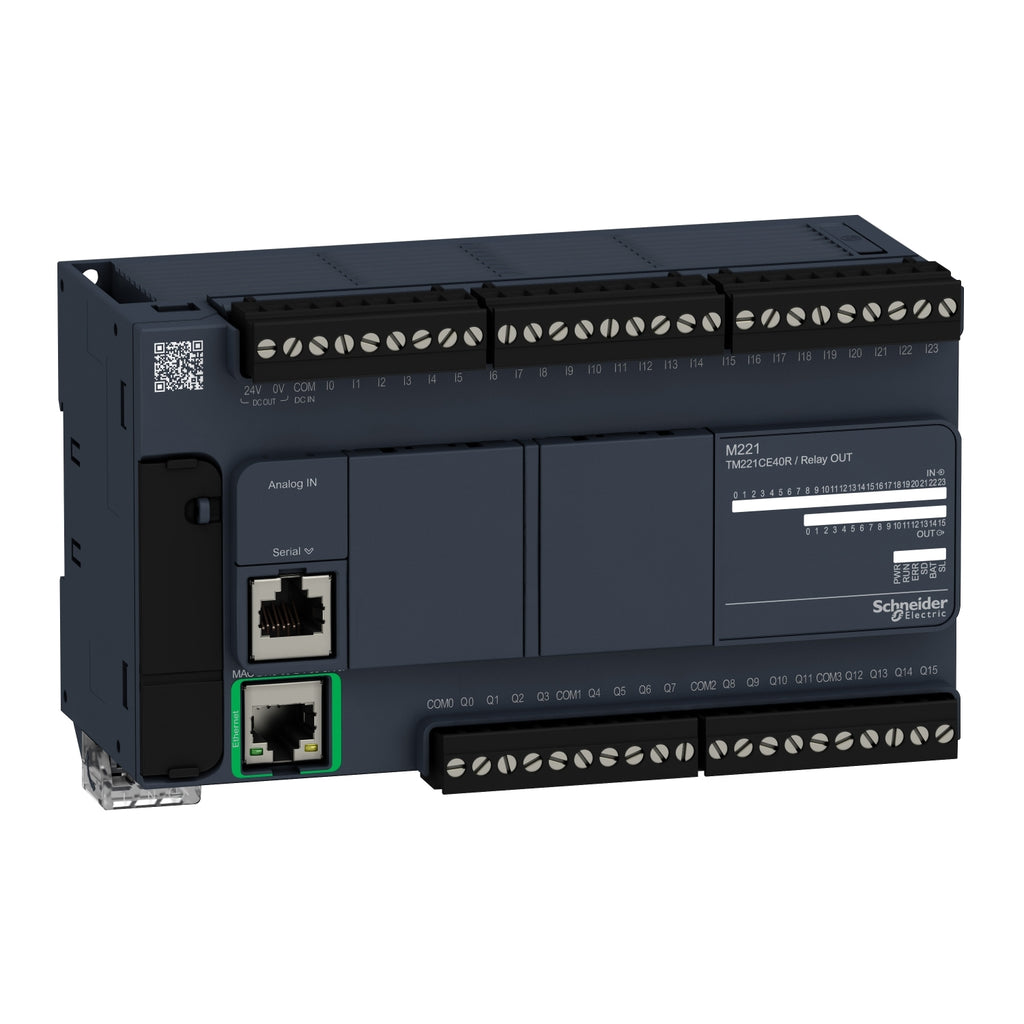

Controlador Lógico Modicon 221 - 110-240VAC - E/S 40 - Ethernet - TM221CE40R - SCHNEIDER

Características y Beneficios de la línea Modicon M221.

El nuevo controlador lógico Modicon M221 te ofrece prestaciones inmejorables. Orientado a brindarte la solución más potente para lógica cableada.

Modicon M221 requiere una instalación mínima y aporta una versatilidad impresionante, optimizando el espacio para alcanzar una solución personalizada  para tus procesos.

Está diseñado para automatizar máquinas simples.

Las funciones embedidas del Modicon M221 minimizan costos de la máquina.

Cuenta con puerto para comunicación Modbus serial, puerto USB dedicado a la programación, puerto Ethernet embebido para integrarlo a arquitecturas de sistema de control que facilitará tu supervisión remota.

El software de programación SoMachine Basic es una herramienta amigable, diseñada para el desarollo de proyectos para controladores lógicos Modicon M221.

Cartuchos de expansión TMC2

• TMC2AI2 - 2E analógicas 0...10VDC, 4...20mA
• TMC2AQ2V - 2S analógicas 0...10VDC
• TMC2AQ2C - 2S analógicas 4...20mA
• TMC2TI2 - 2E de temperatura PT100, PT1000 o termocupla
• TMC2SL1 - Enlace serial RS232 o RS485 adicional

Accesorios

• BMXXCAUSBH018 - Cable de programación
• TMASD1 - Tarjeta SD 256 MB
• TMH2GDB - Pantalla HMI
• TMACBL1 - Cable para entradas analógicas

Especificaciones

Principal

• Gama de producto : Modicon M221
• Tipo de producto o componente : Controlador Lógico
• Tensión de alimentación nominal [Us] : 100...240 VAC
• Número de entradas discretas :  24 acorde a IEC 61131-2 tipo 1
• Número de entrada análogica : 2 en 0...10 V
• Tipo de salida digital : Relé normalmente abierto
• Número de salidas discretas : 16 reles
• Tensión de salida :
• 5...125 VDC
  5...250 VAC
• Montado en la pared del conducto : 2 A

Complementario

• Número de E/S : 40
• Numero de E/S del módulo de expansión : 7 para salida del relé
• Límites tensión alimentación : 85…264 V
• Frecuencia de red : 50/60 Hz
• Corriente de entrada : 40 A
• Consumo de potencia en VA :
• 70 VA en 100...240 V módulo de expansión con número máximo de E/S
  41 VA en 100...240 V sin módulo de expansión E/S
• Corriente de salida fuente de alimentación :
• 0.52 A 5 V para bus de expansión
  0.24 A 24 V para bus de expansión
• Entrada lógica : Receptor o suministro (positivo/negativo)
• Tensión de entrada digital : 24 V
• Tipo de tensión de entrada discreta : DC
• Resolución de entrada analógica : 10 bits
• Valor LSB : 10 mV
• Tiempo conversión : 1 ms por canal + 1 controlador del ciclo de tiempo entrada analógica
• Sobrecarga permitida em entradas :
• +/- 30 V DC para 5 min - máximo para entrada analógica
  +/- 13 V DC - permanente para entrada analógica
• Estado de tensión 1 garantizado : >= 15 V para entrada
• Estado de tensión 0 garantizado : <= 5 V para entrada
• Corriente de entrada discreta :
• 7 mA para entrada digital
  5 mA para entrada rápida
• Tapa de conexiones trasero :
• 3.4 kOhm para entrada digital
  100 kOhm para entrada analógica
  4.9 kOhm para entrada rápida
• Tiempo respuesta :
• 35 µs turn-off, I2...I5 terminales para entrada
  10 ms turn-on para salida
  10 ms turn-off para salida
  5 µs turn-on, I0, I1, I6, I7 terminales para entrada rápida
  35 µs turn-on, otros terminales terminales para entrada
  5 µs turn-off, I0, I1, I6, I7 terminales para entrada rápida
  100 µs turn-off, otros terminales terminales para entrada
• Tiempo filtro configurable :
• 0 ms para entrada
  3 ms para entrada
  12 ms para entrada
• Límites de tensión de salida :
• 125 VDC
  277 VAC
• Elevación : : 7 A
• Error de precisión absoluta : +/- 1 % de la escala total para entrada analógica
• Durabilidad eléctrica :
• 100000 ciclos AC-12, 120 v, 240 VA, resistivo
  100000 ciclos AC-12, 240 V, 480 VA, resistivo
  300000 ciclos AC-12, 120 v, 80 VA, resistivo
  300000 ciclos AC-12, 240 V, 160 VA, resistivo
  100000 ciclos AC-15, cos phi = 0.35, 120 v, 60 VA, inductivo
  100000 ciclos AC-15, cos phi = 0.35, 240 V, 120 VA, inductivo
  300000 ciclos AC-15, cos phi = 0.35, 120 v, 18 VA, inductivo
  300000 ciclos AC-15, cos phi = 0.35, 240 V, 36 VA, inductivo
  100000 ciclos AC-14, cos phi = 0.7, 120 v, 120 VA, inductivo
  100000 ciclos AC-14, cos phi = 0.7, 240 V, 240 VA, inductivo
  300000 ciclos AC-14, cos phi = 0.7, 120 v, 36 VA, inductivo
  300000 ciclos AC-14, cos phi = 0.7, 240 V, 72 VA, inductivo
  100000 ciclos DC-12, 24 V, 48 W, resistivo
  300000 ciclos DC-12, 24 V, 16 W, resistivo
  100000 ciclos DC-13, 24 V, 24 W, inductivo (L/R = 7 ms)
  300000 ciclos DC-13, 24 V, 7.2 W, inductivo (L/R = 7 ms)
• Frecuencia de conmutación : 20 operaciones de conmutación/minuto con carga máxima
• Durabilidad mecánica : 20000000 ciclos para salida del relé
• Carga mínima : 1 mA en 5 VDC para salida del relé
• Tipo de protección : Sin protección en 5 A
• Tiempo de rearme : 1 s
• Capacidad de memoria :
• 256 kB para aplicación de usuarios y datos RAM con 10000 instrucciones
  256 kB para variables internas RAM
• Orejas terminales de anillo :
• 256 kB memoria flash integrada para copia de seguridad de la aplicación y de los datos
• Mantenido Ti24 : 2 GB Tarjeta SD - opcional
• Tipo de batería : BR2032 litio no recargable, duración de la batería: 4 año (s)
• Tiempo de respaldo : 1 año en 25 °C - por interrupción de fuente de alimentación
• Tiempo de ejecución para 1 Kinstrucción : 0.3 ms para evento y tarea periódica
• Tiempo de ejecución por instrucción : 0.2 µs Booleano
• Tiempo exacto para la tarea del evento : 60 µs tiempo de respuesta
• Tamaño máximo de las áreas de objeto :
• 8000 %MW palabras de memoria
  255 %TM temporizadores
  512 %KW palabras constantes
  255 %C contadores
  512 %M bits de memoria
• Reloj en tiempo real : Sí
• Deriv. reloj : <= 30 s/mes en 25 °C
• Lazo de regulación : Regulador PID ajustable hasta 14 lazos simultáneos
• Número de entrada de contaje : 4 entrada rápida (modo HSC) en 100 kHz 32 bits
• Función de contador :
• Impulso/dirección
  A/B
  Monofásico
• Tipo de conexión integrada :
• Puerto USB con conector mini B USB 2.0
  Enlace serie sin aislar serie 1 con RJ45 conector y L/R = RS232/RS485 interface
  Ethernet con RJ45 conector
• Suministro : Serie - fuente de alimentación de enlace serie, 5 V, <200 mA
• Velocidad de transmisión :
• 1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 15 m para RS485
  1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 3 m para RS232
  480 Mbit/s for USB
• Protocolo de puerto de comunicaciones :
• Porta USB : USB protocolo - SoMachine-Red
  Enlace serie sin aislar, Modbus protocolo maestro/esclavo - RTU/ASCII o Red SoMachine
  Ethernet protocolo
• Puerto Ethernet : 10BASE-T/100BASE-TX 1 puerto : 100 m cable cobre
• Servicio de comunicación :
• Cliente DHCP
  Cliente Modbus TCP
  Ethernet/adaptador IP
  Servidor Modbus TCP
  Dispositivo esclavo Modbus TCP
• Señalizaciones en local :
• 1 LED (verde) para PWR
  1 LED (verde) para RUN
  Error de módulo (ERR), 1 LED - (rojo)
  1 LED (verde) para acceder a la tarjeta SD (SD)
  1 LED (rojo) para BAT
  Estado de E / S : 1 LED por canal - (verde)
  1 LED (verde) para SL
  ACT : actividad de red Ethernet - (verde)
  Link (Link estado) : Link de reed Ethernet - (amarillo)
• Conexiones - terminales :
• Bornero de tornillo extraíble para entradas
  Bornero de tornillo extraíble para salidas
  Bornero, 3 terminales para conexión de la fuente de alimentación de 24 VDC
  Conector, 4 terminales para entradas analógicas
  USB 2.0 mini B conector para un terminal de programación
• Distancia máxima de cable entre dispositivos :
• Cable apantallado : <10 m para entrada rápida
  Cable sin apantallar : <30 m para salida
  Cable sin apantallar : <30 m para entrada digital
  Cable sin apantallar : <1 m para entrada analógica
• Aislamiento :
• Entre la entrada y la lógica interna en 500 VAC
  Sin aislamiento entre la entrada analógica y la lógica interna
  Sin aislamiento entre las entradas analógicas
  Entre el suministro y la tierra en 1500 VAC
  Entre alimentación y masa del sensor en 500 VAC
  Entre la entrada y la tierra en 500 VAC
  Entre la salida y la tierra en 1500 VAC
  Entre el suministro y la lógica interna en 2300 VAC
  Entre alimentación del sensores y la lógica interna en 500 VAC
  Entre la salida y la lógica interna a 2300 VCA
  Entre el terminal Ethernet y la lógica interna en 500 VAC
  Entreel suministro y la fuente de alimentación del sensor en 2300 VAC
• Marcado : CE
• Fuente de alimentación de detector : 24 VDC en 250 mA suministrado por el controlador
• Soporte de montaje :
• Tipo de tapón TH35-15 carril acorde a IEC 60715
  Tipo de tapón TH35-7.5 carril acorde a IEC 60715
  placa o panel con juego de fijación
• Altura : 90 mm
• Profundidad : 70 mm
• Anchura : 160 mm
• Peso del producto : 0.456 kg

Entorno

• Normas :
• EN/IEC 60664-1
  EN/IEC 61131-2
  EN/IEC 61010-2-201
• Certificaciones de producto :
• DNV-GL
  EAC
  ABS
  CULus
  LR
  RCM
  CSA
  IACS E10
• Características ambientales : Ubicación peligrosa y ordinaria
• Resistencia a descargas electroestáticas :
• 8 kV en aire acorde a EN/IEC 61000-4-2
  4 kV en contacto acorde a EN / IEC 61000-4-2

• Resistencia a campos electromagnéticos :
• 10 V/m 80 MHz...1 GHz acorde a EN/IEC 61000-4-3
  3 V/m 1.4 GHz...2 GHz acorde a EN/IEC 61000-4-3
  1 V/m 2...2.7 GHz acorde a EN/IEC 61000-4-3
• Resistencia a campos magnéticos :
• 30 A/m 50/60 Hz acorde a EN/IEC 61000-4-8
• Resistencia a transitorios rápidos :
• 2 kV (líneas eléctricas) acorde a EN / IEC 61000-4-4
  2 kV acorde a EN / IEC 61000-4-4 - salida relé
  1 kV (E / S) acorde a EN / IEC 61000-4-4
  1 kV (línea Ethernet) acorde a EN / IEC 61000-4-4
  1 kV (enlace en serie) acorde a EN / IEC 61000-4-4
• Resistencia a sobretensiones :
• 2 kV líneas de potencia (AC) modo común acorde a EN/IEC 61000-4-5
  2 kV salida relé modo común acorde a EN/IEC 61000-4-5
  1 kV E/S modo común acorde a EN/IEC 61000-4-5
  1 kV cable apantallado modo común acorde a EN/IEC 61000-4-5
  0.5 kV líneas de potencia (DC) modo diferencial acorde a EN/IEC 61000-4-5
  1 kV líneas de potencia (AC) modo diferencial acorde a EN/IEC 61000-4-5
  1 kV salida relé modo diferencial acorde a EN/IEC 61000-4-5
  0.5 kV líneas de potencia (DC) modo común acorde a EN/IEC 61000-4-5
• Resistencia a perturbaciones conducidas, inducidas por campos de radiofrecuencia :
• 10 V 0,15 ... 80 MHz acorde a EN / IEC 61000-4-6
  3 V 0,1 ... 80 MHz acorde a la especificación marina (LR, ABS, DNV, GL)
  Frecuencia puntual de 10 V (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) acorde a la especificación marina (LR, ABS, DNV, GL)
• Soporte de sujeción de cables :
• Emisiones conducidas 79 dBμV / m QP / 66 dBμV / m AV líneas de potencia (AC)) en 0.15… 0.5 MHz acorde a EN / IEC 55011
  Emisiones conducidas 73 dBμV / m QP / 60 dBμV / m AV líneas de potencia (AC)) en 0.5… 300 MHz acorde a EN / IEC 55011
  Emisiones conducidas - nivel de prueba: 120 ... 69 dBµV / m QP (líneas de alimentación) a 10 ... 150 kHz acorde a EN / IEC 55011
  Emisiones conducidas - nivel de prueba: 63 dBμV / m QP (líneas eléctricas) en 1.5… 30 MHz acorde a EN / IEC 55011
  Emisiones radiadas 40 dBμV / m QP Clase A 10 m) en 30… 230 MHz acorde a EN / IEC 55011
  Emisiones conducidas - nivel de prueba: 79 ... 63 dBμV / m QP (líneas de alimentación) en 150 ... 1500 kHz acorde a EN / IEC 55011
  Emisiones radiadas 47 dBμV / m QP Clase A 10 m) en 200… 1000 MHz acorde a EN / IEC 55011
• Inmunidad a microcortes : 10 ms
• Temperatura ambiente de funcionamiento :
• -10…55 °C - Instalación horizontal
  -10…35 °C - Instalación vertical
• Temperatura ambiente de almacenamiento : -25…70 °C
• Humedad relativa :
• 10…95 %, sin condensación - en operación
  10…95 %, sin condensación - en almacenamiento
• Grado de protección IP : IP20 con cubierta de protección colocada
• Grado de contaminación : <= 2
• Altitud máxima de funcionamiento : 0...2000 m
• Altitud de almacenamiento : 0…3000 m
• Resistencia a las vibraciones :
• 3,5 mm a 5… 8,4 Hz en carril simétrico
  3,5 mm en 5… 8,4 Hz en montaje de panel
  1 gn a 8,4… 150 Hz en carril simétrico
  1 gn en 8.4… 150 Hz en montaje de panel
• Resistencia a los choques : 98 m/s² para 11 ms

Sostenibilidad

• Estado de oferta sostenible : Producto Green Premium
• Sin mercurio : Sí
• Sin PVC : Sí

Ficha Técnica :
