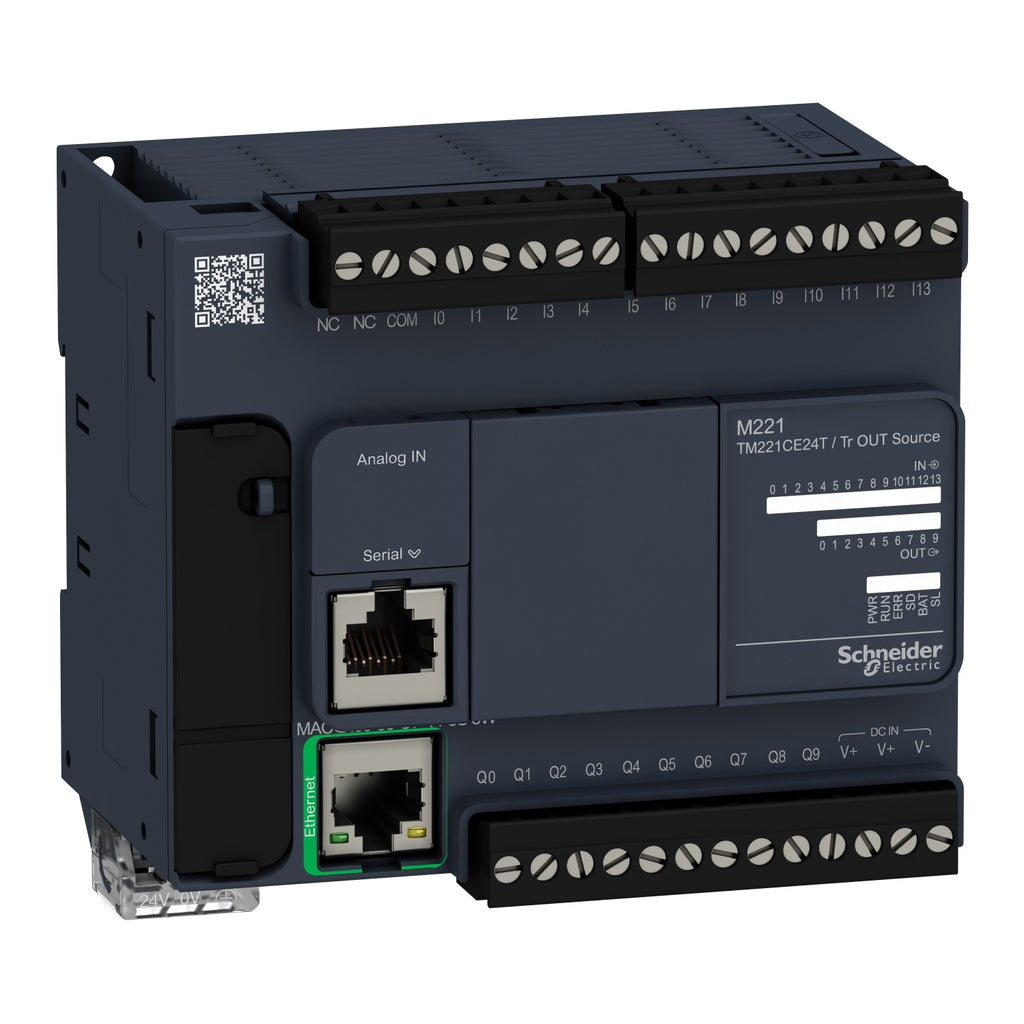

Controlador Lógico Modicon 221 - 24VDC - E/S 24 - Ethernet - TM221CE24T - SCHNEIDER

Controlador Lógico Modicon 221 - 24VDC - E/S 24 - Ethernet - TM221CE24T - SCHNEIDER

Preguntas frecuentes

>Entendemos que puede tener algunas preocupaciones cuando nos compra por primera vez. Para esto, hemos respondido sus preguntas directamente aquí. Estamos listos para servirte.



¿Sus productos de la marca Schneider Electric son originales?

Sí. Todos nuestros productos son originales. Es fácil de identificar con herramienta anticopia.

¿Son distribuidores oficiales de Schneider Electric en Perú?

Sí, somos canal digital oficial de Schneider Electric. Puedes revisar nuestra certificación aquí.

¿Tiene una tienda para venir a comprar?

Tendremos una tienda pronto. Por ahora solo realizamos recojos en nuestra oficina ubicada en Calle Apurímac 114 - Ate o haciendo entregas.

Importante: Cuando envíe la orden de compra y el pago, el vendedor la revisará. Cuando se acepte su orden y se procese el pago, el vendedor le indicará la hora de recojo de su pedido.

¿Hacen envíos a provincia?

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

¿Pueden realizar entregas?

Si. Realizamos entregas con previa coordinación.

¿Cuánto tiempo lleva la entrega?

Depende de la disponibilidad y del tiempo de recepción de su orden de compra y pago. Si el producto está disponible y envías la orden de compra y el pago a primera hora del día, te lo podemos entregar el mismo día.

¿Hay algún monto mínimo de compra?

Sí. Hay una orden de compra mínima de 300 soles.

¿Cómo solicito una cotización?

Envía tu requerimiento vía Whatsapp o correo electrónico en cualquier formato de tu preferencia y te atenderemos a la brevedad.

¿Puedo solicitar el producto y el precio por teléfono?

Sí, puede decirnos su requerimiento por teléfono. Le pediremos los detalles como nombre, número de teléfono o móvil, nombre de Empresa, RUC y su correo electrónico ,luego le enviaremos una cotización formal mediante el correo o mediante WhatsApp.

Quiero hacer una compra ¿Qué debo hacer?

Envíenos la orden de compra de su formato y el comprobante de pago , ya sea por correo o WhatsApp y su asesor de venta le brindara una fecha y hora de recojo o entrega.

¿Cómo puedo pagar?

 Debe depositarnos en una de nuestras cuentas bancarias que se enumeran a continuación:

Banco BBVA

CTA. BBVA DÓLARES : 0011-0146-0100023584-84 || CCI: 011-146-000100023584-84

CTA. BBVA SOLES : 0011-0146-0200273197-80 || CCI: 011-146-000200273197-80



¿Puedo comprar con crédito?

Aceptamos solo depósito completo antes de la entrega.

¿Qué moneda aceptan?

Aceptamos soles peruanos y dólares americanos.

¿Recibo alguna confirmación de la entrega?

Sí, obtendrá Guía de Remisión como confirmación que hemos entregado y usted aceptó el pedido.

¿Cómo recibiré la factura?

Le enviaremos la factura por correo electrónico o WhatsApp. Si desea una factura física, infórmenos por adelantado.

¿Puedo cambiar el producto una vez que lo acepté porque hice un pedido incorrecto?

No. Debe revisar su pedido en el lugar de entrega. No será posible cambiar el producto más adelante.

¿Me devolverán el dinero porque no quiero el producto?

No hay posibilidad de devolución del dinero una vez que pagó y recibió el pedido.

Condiciones de venta

Aceptación de la venta

  • Una vez aceptada la cotización, el cliente deberá generar la orden de compra respectiva la cual debe ser enviada al correo ventas@fcmsolutionsperu.com o mediante WhatsApp.
  • Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora del despacho del producto según el stock disponible.

Cambios y devoluciones

  • Una vez que la orden de compra fue aprobada por el departamento de compras o el área asignada de su compañía, el pedido no podrá ser modificado , salvo acuerdo de ambas partes.
  • En el caso de cancelación de pedido , FCM SOLUTIONS E.I.R.L se reserva el derecho de no aceptarla y establecer una compensación por la anulación, salvo acuerdo de ambas partes.
  • Sólo se aceptarán anulaciones de OC, por productos que no cuentan con stock disponible.
  • No se aceptarán anulaciones por productos que son de importación o fabricación cuyo proceso haya sido iniciado.
  • No se aceptarán devoluciones por productos que hayan sido expuestos a la humedad , líquidos o sustancias que deterioren su capacidad y funcionamiento.
  • No se aceptarán devoluciones por productos que hayan sido manipulados por personal no autorizado o ajeno a la entidad a quien se le efectuó la venta.

Entrega

  • En los casos de venta al contado (previo pago: vía transferencia bancaria o depósito en cuenta) , el plazo de entrega tendrá vigencia a partir de que el departamento de ventas confirme el pago efectuado.
  • Para entregas gratuitas se debe cumplir con un mínimo de compra de 10000 soles o 2500 dólares americanos ( incluido igv) sujeto a restricciones.
  • Para delivery cada zona (sur , norte y este) cuenta con un cronograma.
  • Para envíos al interior del país se recepcionan las órdenes de compra ( máximo 12:00 p.m ) , pasada la hora pactada será programado para el día siguiente. Además se establece que los envíos se realizan máximo hasta las 3:30 p.m con pagadero en destino.
  • El cliente tiene la opción de elegir su agencia de preferencia ,brindando su clave ( en caso de tenerla ).

Responsabilidades

  • No será responsabilidad de FCM SOLUTIONS E.I.R.L la entrega fuera del tiempo establecido de los productos debido a pagos pendientes o regularizaciones de documentos.
  • El retraso de la entrega de los productos , no da lugar a la anulación del pedido.

Cobranzas

  • Si el cliente cuenta con una línea de crédito con deudas pendientes , FCM SOLUTIONS E.I.R.L tiene derecho a suspender las entregas de nuevos pedidos o de saldos pendientes.
  • Si el cliente cuenta con línea de crédito previamente aprobada por Gerencia General , la empresa FCM SOLUTIONS E.I.R.L le brinda un plazo de 15 días calendarios adicionales a la fecha de vencimiento para efectuar la cancelación de las facturas pendientes , transcurrido dicho plazo y previo aviso de nuestro Departamento de Logística , se procederá a reportar a centrales de riesgo de  INFOCORP o SENTINEL la factura impaga.


Politicas de Envío

Una vez recibida la orden de compra y el comprobante de pago del cliente, el departamento de ventas deberá confirmar la fecha y hora de la entrega del pedido según el stock disponible.

La entregas en Lima se realizan por pago adicional de S/ 20 en zonas con nuestra cobertura.

Zonas sin cobertura en Lima

- Ancon , Carabayllo , Santa Rosa, Puente Piedra, Comas, San Miguel, San Juan de Lurigancho, Santa María del Mar y Punta Negra.

Envíos a provincia

Los envíos a provincia son de incoterm Ex - work lo cual quiere decir , que la empresa no cubre los gastos de envío ,la pérdida , robo o daño de la mercancía enviada.

Podemos enviar su pedido a provincia a través de SHALOM y FLORES HERMANOS sin costo adicional ya que están cerca de nuestra oficina y ofrecen pago de envío en destino.

El envío de su pedido a provincia vía MALVISUR, OLVA COURIER y otras agencias tendrá costo adicional. Nota: Algunas de estas agencias no ofrecen pago de envío en destino.

Características y Beneficios de la línea Modicon M221.

El nuevo controlador lógico Modicon M221 te ofrece prestaciones inmejorables. Orientado a brindarte la solución más potente para lógica cableada.

Modicon M221 requiere una instalación mínima y aporta una versatilidad impresionante, optimizando el espacio para alcanzar una solución personalizada  para tus procesos.

Está diseñado para automatizar máquinas simples.

Las funciones embedidas del Modicon M221 minimizan costos de la máquina.

Cuenta con puerto para comunicación Modbus serial, puerto USB dedicado a la programación, puerto Ethernet embebido para integrarlo a arquitecturas de sistema de control que facilitará tu supervisión remota.

El software de programación SoMachine Basic es una herramienta amigable, diseñada para el desarollo de proyectos para controladores lógicos Modicon M221.

Cartuchos de expansión TMC2

  • TMC2AI2 2E analógicas 0...10VDC, 4...20mA
  • TMC2AQ2V - 2S analógicas 0...10VDC
  • TMC2AQ2C - 2S analógicas 4...20mA
  • TMC2TI2 - 2E de temperatura PT100, PT1000 o termocupla
  • TMC2SL1 - Enlace serial RS232 o RS485 adicional

Accesorios

Especificaciones

Principal

  • Gama de producto : Modicon M221
  • Tipo de producto o componente : Controlador Lógico
  • Tensión de alimentación nominal [Us] : 24 VDC
  • Número de entradas discretas :  14 entradas discretas 4 entradas rápidas acorde a IEC 61131-2 tipo 1
  • Número de entrada análogica : 2 en 0...10 V
  • Tipo de salida digital : Transistor
  • Número de salidas discretas : 10 transistores 2 salidas rápidas
  • Tensión de salida : 24 VDC
  • Montado en la pared del conducto : 0.5 A

Complementario

  • Número de E/S : 24
  • Numero de E/S del módulo de expansión :
    • 7 para salida transistor
      7 para salida del relé
  • Límites tensión alimentación : 20.4…28.8 V
  • Corriente de entrada : 35 A
  • Consumo de potencia energía en W :
    • 14 W en 24 V - módulo de expansión con número máximo de E/S
      4.8 W en 24 V - sin módulo de expansión E/S
  • Corriente de salida fuente de alimentación :
    • 0.52 A 5 V para bus de expansión
      0.2 A 24 V para bus de expansión
  • Entrada lógica : Receptor o suministro (positivo/negativo)
  • Tensión de entrada digital : 24 V
  • Tipo de tensión de entrada discreta : DC
  • Resolución de entrada analógica : 10 bits
  • Valor LSB : 10 mV
  • Tiempo conversión : 1 ms por canal + 1 controlador del ciclo de tiempo entrada analógica
  • Sobrecarga permitida em entradas :
    • +/- 30 V DC para 5 min - máximo para entrada analógica
      +/- 13 V DC - permanente para entrada analógica
  • Estado de tensión 1 garantizado : >= 15 V para entrada
  • Estado de tensión 0 garantizado : <= 5 V para entrada
  • Corriente de entrada discreta :
    • 7 mA para entrada digital
      5 mA para entrada rápida
  • Tapa de conexiones trasero :
    • 3.4 kOhm para entrada digital
      100 kOhm para entrada analógica
      4.9 kOhm para entrada rápida
  • Tiempo respuesta :
    • 35 µs apagado, I2 ... I5 terminales para entrada
      5 µs encendido, I0, I1, I6, I7 terminales para entrada rápida
      35 µs encendido, otros terminales terminales para entrada
      Apagado 5 µs, I0, I1, I6, I7 terminales para entrada rápida
      Apagado de 100 µs, otros terminales terminales para entrada
      5 µs encender, apagar, Q0 ... Q1 terminales para salida
      50 µs encender, apagar, Q2 ... Q3 terminales para salida
      300 µs encender, apagar, otros terminales terminales para salida
  • Tiempo filtro configurable :
    • 0 ms para entrada
      3 ms para entrada
      12 ms para entrada
  • Lógica de salida discreta : Lógica positiva (fuente)
  • Elevación : 5 A
  • Frecuencia de salida :
    • 100 kHz para salida rápida (modo PWM/PLS) en Q0...Q1
      5 kHz para salida en Q2...Q3
      0.1 kHz para salida en Q4...Q6
  • Error de precisión absoluta : +/- 1 % de la escala total para entrada analógica
  • 1 contacto de puerta : 0.1 mA para salida transistor
  • Caída de tensión máxima : <1 V
  • Durabilidad mecánica : 20000000 ciclos para salida transistor
  • Carga de tungsteno : <12 W para salida y salida rápida
  • Tipo de protección : Protección de sobrecarga y cortocircuito en 1 A
  • Tiempo de rearme : 1 s
  • Capacidad de memoria :
    • 256 kB para aplicación de usuarios y datos RAM con 10000 instrucciones
      256 kB para variables internas RAM
  • Orejas terminales de anillo :
    • 256 kB memoria flash integrada para copia de seguridad de la aplicación y de los datos
  • Mantenido Ti24 : 2 GB Tarjeta SD - opcional
  • Tipo de batería : BR2032 litio no recargable, duración de la batería: 4 año (s)
  • Tiempo de respaldo : 1 año en 25 °C - por interrupción de fuente de alimentación
  • Tiempo de ejecución para 1 Kinstrucción : 0.3 ms para evento y tarea periódica
  • Tiempo de ejecución por instrucción : 0.2 µs Booleano
  • Tiempo exacto para la tarea del evento : 60 µs tiempo de respuesta
  • Tamaño máximo de las áreas de objeto :
    • 255 %C contadores
      512 %KW palabras constantes
      255 %TM temporizadores
      512 %M bits de memoria
      8000 %MW palabras de memoria
  • Reloj en tiempo real : Sí
  • Deriv. reloj : <= 30 s/mes en 25 °C
  • Lazo de regulación : Regulador PID ajustable hasta 14 lazos simultáneos
  • Funciones de posicionamiento :
    • Posición PTO 2 eje(s)impulso/dirección modo - 100 kHz
      Posición PTO 1 eje(s)sentido horario/antihorario modo - 100 kHz
  • Función disponible :
    • PWM
      Generador de frecuencia
    • PLS
  • Número de entrada de contaje : 4 entradas rápidas (modo HSC) en 100 kHz 32 bits
  • Función de contador :
    • Impulso/dirección
      A/B
      Monofásico
  • Tipo de conexión integrada :
    • Puerto USB con conector mini B USB 2.0
      Enlace serie sin aislar serie 1 con RJ45 conector y L/R = RS232/RS485 interface
      Ethernet con RJ45 conector
  • Suministro : Serie - fuente de alimentación de enlace serie, 5 V, <200 mA
  • Velocidad de transmisión :
    • 1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 15 m para RS485
      1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 3 m para RS232
      480 Mbit/s for USB
  • Protocolo de puerto de comunicaciones :
    • Porta USB : USB protocolo - SoMachine-Red
      Enlace serie sin aislar, Modbus protocolo maestro/esclavo - RTU/ASCII o Red SoMachine Ethernet protocolo
  • Puerto Ethernet : 10BASE-T/100BASE-TX 1 puerto : 100 m cable cobre
  • Servicio de comunicación :
    • Cliente Modbus TCP
      Cliente DHCP
      Dispositivo esclavo Modbus TCP
      Servidor Modbus TCP
      Ethernet/adaptador IP
  • Señalizaciones en local :
    • 1 LED (verde) para PWR
      1 LED (verde) para RUN
      Error de módulo (ERR), 1 LED - (rojo)
      1 LED (verde) para acceder a la tarjeta SD (SD)
      1 LED (rojo) para BAT
      Estado de E / S : 1 LED por canal - (verde)
      1 LED (verde) para SL
      ACT : actividad de red Ethernet - (verde)
      Link (Link estado) : Link de reed Ethernet - (amarillo)
  • Conexiones - terminales :
    • Bornero de tornillo extraíble para entradas
      Bornero de tornillo extraíble para salidas
      Bornero, 3 terminales para conexión de la fuente de alimentación de 24 VDC
      Conector, 4 terminales para entradas analógicas
      USB 2.0 mini B conector para un terminal de programación
  • Distancia máxima de cable entre dispositivos :
    • Cable apantallado : <10 m para entrada rápida
      Cable sin apantallar : <30 m para salida
      Cable sin apantallar : <30 m para entrada digital
      Cable sin apantallar : <1 m para entrada analógica
    • Cable apntallado : <3 m para salida rápida
  • Aislamiento :
    • Entre entrada y lógica interna a 500 VAC
      Entre la entrada rápida y la lógica interna en 500 VAC
      Sin aislamiento entre las entradas
      Entre la salida y la lógica interna en 500 VAC
      Sin aislamiento entre la entrada analógica y la lógica interna
      Sin aislamiento entre las entradas analógicas
  • Marcado : CE
  • Soporte de montaje :
    • Tipo de tapón TH35-15 carril acorde a IEC 60715
      Tipo de tapón TH35-7.5 carril acorde a IEC 60715
      placa o panel con juego de fijación
  • Altura : 90 mm
  • Profundidad : 70 mm
  • Anchura : 110 mm
  • Peso del producto : 0.395 kg

Entorno

  • Normas :
    • EN/IEC 61131-2
      EN/IEC 61010-2-201
      EN/IEC 60664-1
  • Certificaciones de producto :
    • IACS E10
      ABS
      EAC
      RCM
      CSA
      CULus
      LR
      DNV-GL
  • Características ambientales : Ubicación peligrosa y ordinaria
  • Resistencia a descargas electroestáticas :
    • 8 kV en aire acorde a EN/IEC 61000-4-2
      4 kV en contacto acorde a EN / IEC 61000-4-2
  • Resistencia a campos electromagnéticos :
    • 10 V/m 80 MHz...1 GHz acorde a EN/IEC 61000-4-3
      3 V/m 1.4 GHz...2 GHz acorde a EN/IEC 61000-4-3
      1 V/m 2...2.7 GHz acorde a EN/IEC 61000-4-3
  • Resistencia a campos magnéticos :
    • 30 A/m 50/60 Hz acorde a EN/IEC 61000-4-8
  • Resistencia a transitorios rápidos :
    • 2 kV (líneas eléctricas) acorde a EN / IEC 61000-4-4
      2 kV acorde a EN / IEC 61000-4-4 - salida relé
      1 kV (E / S) acorde a EN / IEC 61000-4-4
      1 kV (línea Ethernet) acorde a EN / IEC 61000-4-4
      1 kV (enlace en serie) acorde a EN / IEC 61000-4-4
  • Resistencia a sobretensiones :
    • 2 kV líneas de potencia (AC) modo común acorde a EN/IEC 61000-4-5
      2 kV salida relé modo común acorde a EN/IEC 61000-4-5
      1 kV E/S modo común acorde a EN/IEC 61000-4-5
      1 kV cable apantallado modo común acorde a EN/IEC 61000-4-5
      0.5 kV líneas de potencia (DC) modo diferencial acorde a EN/IEC 61000-4-5
      1 kV líneas de potencia (AC) modo diferencial acorde a EN/IEC 61000-4-5
      1 kV salida relé modo diferencial acorde a EN/IEC 61000-4-5
      0.5 kV líneas de potencia (DC) modo común acorde a EN/IEC 61000-4-5
  • Resistencia a perturbaciones conducidas, inducidas por campos de radiofrecuencia :
    • 10 V 0,15 ... 80 MHz acorde a EN / IEC 61000-4-6
      3 V 0,1 ... 80 MHz acorde a la especificación marina (LR, ABS, DNV, GL)
      Frecuencia puntual de 10 V (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) acorde a la especificación marina (LR, ABS, DNV, GL)
  • Soporte de sujeción de cables :
    • Emisiones conducidas 79 dBμV / m QP / 66 dBμV / m AV líneas de potencia (AC)) en 0.15… 0.5 MHz acorde a EN / IEC 55011
      Emisiones conducidas 73 dBμV / m QP / 60 dBμV / m AV líneas de potencia (AC)) en 0.5… 300 MHz acorde a EN / IEC 55011
      Emisiones conducidas - nivel de prueba: 120 ... 69 dBµV / m QP (líneas de alimentación) a 10 ... 150 kHz acorde a EN / IEC 55011
      Emisiones conducidas - nivel de prueba: 63 dBμV / m QP (líneas eléctricas) en 1.5… 30 MHz acorde a EN / IEC 55011
      Emisiones radiadas 40 dBμV / m QP Clase A 10 m) en 30… 230 MHz acorde a EN / IEC 55011
      Emisiones conducidas - nivel de prueba: 79 ... 63 dBμV / m QP (líneas de alimentación) en 150 ... 1500 kHz acorde a EN / IEC 55011
      Emisiones radiadas 47 dBμV / m QP Clase A 10 m) en 200… 1000 MHz acorde a EN / IEC 55011
  • Inmunidad a microcortes : 10 ms
  • Temperatura ambiente de funcionamiento :
    • -10…55 °C - Instalación horizontal
      -10…35 °C - Instalación vertical
  • Temperatura ambiente de almacenamiento : -25…70 °C
  • Humedad relativa :
    • 10…95 %, sin condensación - en operación
      10…95 %, sin condensación - en almacenamiento
  • Grado de protección IP : IP20 con cubierta de protección colocada
  • Grado de contaminación : <= 2
  • Altitud máxima de funcionamiento : 0...2000 m
  • Altitud de almacenamiento : 0…3000 m
  • Resistencia a las vibraciones :
    • 3,5 mm a 5… 8,4 Hz en carril simétrico
      3,5 mm en 5… 8,4 Hz en montaje de panel
      1 gn a 8,4… 150 Hz en carril simétrico
      1 gn en 8.4… 150 Hz en montaje de panel
  • Resistencia a los choques : 147 m/s² para 11 ms

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
  • Sin PVC : Sí

Ficha Técnica :

Ver todos los detalles
