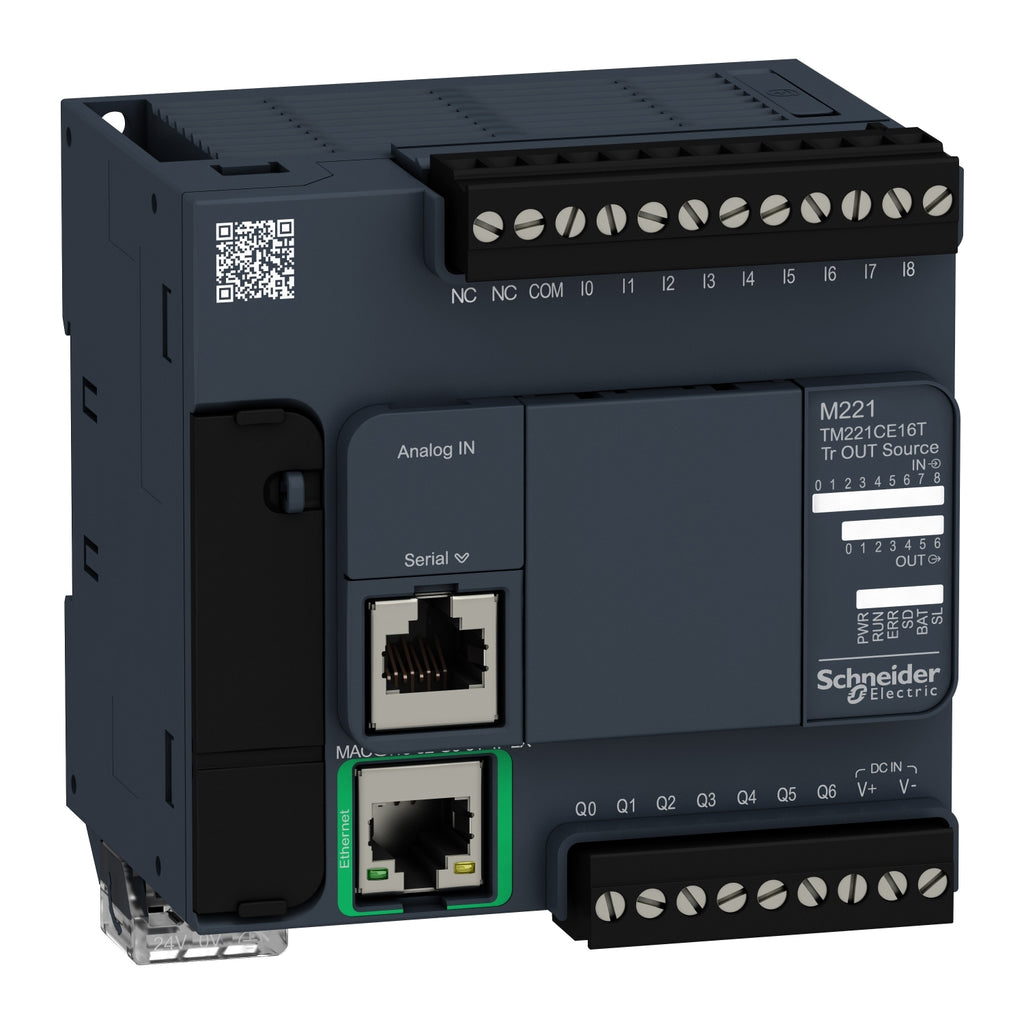

Características y Beneficios de la línea Modicon M221.
El nuevo controlador lógico Modicon M221 te ofrece prestaciones inmejorables. Orientado a brindarte la solución más potente para lógica cableada.
Modicon M221 requiere una instalación mínima y aporta una versatilidad impresionante, optimizando el espacio para alcanzar una solución personalizada para tus procesos.
Está diseñado para automatizar máquinas simples.
Las funciones embedidas del Modicon M221 minimizan costos de la máquina.
Cuenta con puerto para comunicación Modbus serial, puerto USB dedicado a la programación, puerto Ethernet embebido para integrarlo a arquitecturas de sistema de control que facilitará tu supervisión remota.
El software de programación SoMachine Basic es una herramienta amigable, diseñada para el desarollo de proyectos para controladores lógicos Modicon M221.
Cartuchos de expansión TMC2
- TMC2AI2 - 2E analógicas 0...10VDC, 4...20mA
- TMC2AQ2V - 2S analógicas 0...10VDC
- TMC2AQ2C - 2S analógicas 4...20mA
- TMC2TI2 - 2E de temperatura PT100, PT1000 o termocupla
- TMC2SL1 - Enlace serial RS232 o RS485 adicional
Accesorios
- BMXXCAUSBH018 - Cable de programación
- TMASD1 - Tarjeta SD 256 MB
- TMH2GDB - Pantalla HMI
- TMACBL1 - Cable para entradas analógicas
Especificaciones
Principal
- Gama de producto : Modicon M221
- Tipo de producto o componente : Controlador Lógico
- Tensión de alimentación nominal [Us] : 24 VDC
- Número de entradas discretas : 9 entradas discretas 4 entradas rápidas acorde a IEC 61131-2 tipo 1
- Número de entradas análogicas : 2 en 0...10 V
- Tipo de salida digital : Transistor
- Número de salidas discretas : 7 transistores 2 salidas rápidas
- Tensión de salida : 24 VDC
- Montado en la pared del conducto : 0.5 A
Complementario
- Número de E/S : 16
- Numero de E/S del módulo de expansión :
- 4 para salida transistor
4 para salida del relé - Límites tensión alimentación : 20.4…28.8 V
- Corriente de entrada : 35 A
- Consumo de potencia energía en W :
-
11 W en 24 V - módulo de expansión con número máximo de E/S
4.6 W en 24 V - sin módulo de expansión E/S - Corriente de salida fuente de alimentación :
- 0.325 A 5 V para bus de expansión
0.12 A 24 V para bus de expansión - Entrada lógica : Receptor o suministro (positivo/negativo)
- Tensión de entrada digital : 24 V
- Tipo de tensión de entrada discreta : DC
- Resolución de entrada analógica : 10 bits
- Valor LSB : 10 mV
- Tiempo conversión : 1 ms por canal + 1 controlador del ciclo de tiempo entrada analógica
- Sobrecarga permitida em entradas :
- +/- 30 V DC para 5 min - máximo para entrada analógica
+/- 13 V DC - permanente para entrada analógica - Estado de tensión 1 garantizado : >= 15 V para entrada
- Estado de tensión 0 garantizado : <= 5 V para entrada
- Corriente de entrada discreta :
- 7 mA para entrada digital
5 mA para entrada rápida - Tapa de conexiones trasero :
- 3.4 kOhm para entrada digital
100 kOhm para entrada analógica
4.9 kOhm para entrada rápida - Tiempo respuesta :
- 35 µs turn-off, I2...I5 terminales para entrada
10 ms turn-on para salida
10 ms turn-off para salida
5 µs turn-on, I0, I1, I6, I7 terminales para entrada rápida
35 µs turn-on, otros terminales terminales para entrada
5 µs turn-off, I0, I1, I6, I7 terminales para entrada rápida
100 µs turn-off, otros terminales terminales para entrada - Tiempo filtro configurable :
- 0 ms para entrada
3 ms para entrada
12 ms para entrada - Lógica de salida discreta : Lógica positiva (fuente)
- Elevación : 3.5 A
- Frecuencia de salida :
- 100 kHz para salida rápida (modo PWM/PLS) en Q0...Q1
5 kHz para salida en Q2...Q3
0.1 kHz para salida en Q4...Q6 - Error de precisión absoluta : +/- 1 % de la escala total para entrada analógica
- 1 contacto de puerta : 0.1 mA para salida transistor
- Caída de tensión máxima : <1 V
- Durabilidad mecánica : 20000000 ciclos para salida transistor
- Carga de tungsteno : <12 W para salida y salida rápida
- Tipo de protección : Protección de sobrecarga y cortocircuito en 1 A
- Tiempo de rearme : 1 s
- Capacidad de memoria :
- 256 kB para aplicación de usuarios y datos RAM con 10000 instrucciones
256 kB para variables internas RAM - Orejas terminales de anillo :
- 256 kB memoria flash integrada para copia de seguridad de la aplicación y de los datos
- Mantenido Ti24 : 2 GB Tarjeta SD - opcional
- Tipo de batería : BR2032 litio no recargable, duración de la batería: 4 año (s)
- Tiempo de respaldo : 1 año en 25 °C - por interrupción de fuente de alimentación
- Tiempo de ejecución para 1 Kinstrucción : 0.3 ms para evento y tarea periódica
- Tiempo de ejecución por instrucción : 0.2 µs Booleano
- Tiempo exacto para la tarea del evento : 60 µs tiempo de respuesta
- Tamaño máximo de las áreas de objeto :
- 255 %C contadores
512 %KW palabras constantes
255 %TM temporizadores
512 %M bits de memoria
8000 %MW palabras de memoria - Reloj en tiempo real : Sí
- Deriv. reloj : <= 30 s/mes en 25 °C
- Lazo de regulación : Regulador PID ajustable hasta 14 lazos simultáneos
- Funciones de posicionamiento :
- Posición PTO 2 eje(s)impulso/dirección modo - 100 kHz
Posición PTO 1 eje(s)sentido horario/antihorario modo - 100 kHz - Función disponible :
- PWM
Generador de frecuencia - PLS
- Número de entrada de contaje : 4 entradas rápidas (modo HSC) en 100 kHz 32 bits
- Función de contador :
- Impulso/dirección
A/B
Monofásico - Tipo de conexión integrada :
- Puerto USB con conector mini B USB 2.0
Enlace serie sin aislar serie 1 con RJ45 conector y L/R = RS232/RS485 interface
Ethernet con RJ45 conector - Suministro : Serie - fuente de alimentación de enlace serie, 5 V, <200 mA
- Velocidad de transmisión :
- 1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 15 m para RS485
1,2-115,2 kbit/s (115,2 kbit/s por defecto) para long bus de 3 m para RS232
480 Mbit/s for USB - Protocolo de puerto de comunicaciones :
- Porta USB : USB protocolo - SoMachine-Red
Enlace serie sin aislar, Modbus protocolo maestro/esclavo - RTU/ASCII o Red SoMachine Ethernet protocolo - Puerto Ethernet : 10BASE-T/100BASE-TX 1 puerto : 100 m cable cobre
- Servicio de comunicación :
-
Cliente Modbus TCP
Cliente DHCP
Dispositivo esclavo Modbus TCP
Servidor Modbus TCP
Ethernet/adaptador IP - Señalizaciones en local :
- 1 LED (verde) para PWR
1 LED (verde) para RUN
Error de módulo (ERR), 1 LED - (rojo)
1 LED (verde) para acceder a la tarjeta SD (SD)
1 LED (rojo) para BAT
Estado de E / S : 1 LED por canal - (verde)
1 LED (verde) para SL
ACT : actividad de red Ethernet - (verde)
Link (Link estado) : Link de reed Ethernet - (amarillo) - Conexiones - terminales :
- Bornero de tornillo extraíble para entradas
Bornero de tornillo extraíble para salidas
Bornero, 3 terminales para conexión de la fuente de alimentación de 24 VDC
Conector, 4 terminales para entradas analógicas
USB 2.0 mini B conector para un terminal de programación - Distancia máxima de cable entre dispositivos :
- Cable apantallado : <10 m para entrada rápida
Cable sin apantallar : <30 m para salida
Cable sin apantallar : <30 m para entrada digital
Cable sin apantallar : <1 m para entrada analógica - Aislamiento :
- Entre entrada y lógica interna a 500 VAC
Entre la entrada rápida y la lógica interna en 500 VAC
Sin aislamiento entre las entradas
Entre la salida y la lógica interna en 500 VAC
Sin aislamiento entre la entrada analógica y la lógica interna
Sin aislamiento entre las entradas analógicas - Marcado : CE
- Soporte de montaje :
- Tipo de tapón TH35-15 carril acorde a IEC 60715
Tipo de tapón TH35-7.5 carril acorde a IEC 60715
placa o panel con juego de fijación - Altura : 90 mm
- Profundidad : 70 mm
- Anchura : 95 mm
- Peso del producto : 0.346 kg
Entorno
- Normas :
-
EN/IEC 61010-2-201
EN/IEC 60664-1
EN/IEC 61131-2 - Certificaciones de producto :
-
EAC
DNV-GL
RCM
IACS E10
ABS
CULus
LR
CSA - Características ambientales : Ubicación peligrosa y ordinaria
- Resistencia a descargas electroestáticas :
- 8 kV en aire acorde a EN/IEC 61000-4-2
4 kV en contacto acorde a EN / IEC 61000-4-2 - Resistencia a campos electromagnéticos :
- 10 V/m 80 MHz...1 GHz acorde a EN/IEC 61000-4-3
3 V/m 1.4 GHz...2 GHz acorde a EN/IEC 61000-4-3
1 V/m 2...2.7 GHz acorde a EN/IEC 61000-4-3 - Resistencia a campos magnéticos :
- 30 A/m 50/60 Hz acorde a EN/IEC 61000-4-8
- Resistencia a transitorios rápidos :
- 2 kV (líneas eléctricas) acorde a EN / IEC 61000-4-4
2 kV acorde a EN / IEC 61000-4-4 - salida relé
1 kV (E / S) acorde a EN / IEC 61000-4-4
1 kV (línea Ethernet) acorde a EN / IEC 61000-4-4
1 kV (enlace en serie) acorde a EN / IEC 61000-4-4 - Resistencia a sobretensiones :
- 2 kV líneas de potencia (AC) modo común acorde a EN/IEC 61000-4-5
2 kV salida relé modo común acorde a EN/IEC 61000-4-5
1 kV E/S modo común acorde a EN/IEC 61000-4-5
1 kV cable apantallado modo común acorde a EN/IEC 61000-4-5
0.5 kV líneas de potencia (DC) modo diferencial acorde a EN/IEC 61000-4-5
1 kV líneas de potencia (AC) modo diferencial acorde a EN/IEC 61000-4-5
1 kV salida relé modo diferencial acorde a EN/IEC 61000-4-5
0.5 kV líneas de potencia (DC) modo común acorde a EN/IEC 61000-4-5 - Resistencia a perturbaciones conducidas, inducidas por campos de radiofrecuencia :
- 10 V 0,15 ... 80 MHz acorde a EN / IEC 61000-4-6
3 V 0,1 ... 80 MHz acorde a la especificación marina (LR, ABS, DNV, GL)
Frecuencia puntual de 10 V (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) acorde a la especificación marina (LR, ABS, DNV, GL) - Soporte de sujeción de cables :
- Emisiones conducidas 79 dBμV / m QP / 66 dBμV / m AV líneas de potencia (AC)) en 0.15… 0.5 MHz acorde a EN / IEC 55011
Emisiones conducidas 73 dBμV / m QP / 60 dBμV / m AV líneas de potencia (AC)) en 0.5… 300 MHz acorde a EN / IEC 55011
Emisiones conducidas - nivel de prueba: 120 ... 69 dBµV / m QP (líneas de alimentación) a 10 ... 150 kHz acorde a EN / IEC 55011
Emisiones conducidas - nivel de prueba: 63 dBμV / m QP (líneas eléctricas) en 1.5… 30 MHz acorde a EN / IEC 55011
Emisiones radiadas 40 dBμV / m QP Clase A 10 m) en 30… 230 MHz acorde a EN / IEC 55011
Emisiones conducidas - nivel de prueba: 79 ... 63 dBμV / m QP (líneas de alimentación) en 150 ... 1500 kHz acorde a EN / IEC 55011
Emisiones radiadas 47 dBμV / m QP Clase A 10 m) en 200… 1000 MHz acorde a EN / IEC 55011 - Inmunidad a microcortes : 10 ms
- Temperatura ambiente de funcionamiento :
- -10…55 °C - Instalación horizontal
-10…35 °C - Instalación vertical - Temperatura ambiente de almacenamiento : -25…70 °C
- Humedad relativa :
- 10…95 %, sin condensación - en operación
10…95 %, sin condensación - en almacenamiento - Grado de protección IP : IP20 con cubierta de protección colocada
- Grado de contaminación : <= 2
- Altitud máxima de funcionamiento : 0...2000 m
- Altitud de almacenamiento : 0…3000 m
- Resistencia a las vibraciones :
- 3,5 mm a 5… 8,4 Hz en carril simétrico
3,5 mm en 5… 8,4 Hz en montaje de panel
1 gn a 8,4… 150 Hz en carril simétrico
1 gn en 8.4… 150 Hz en montaje de panel - Resistencia a los choques : 147 m/s² para 11 ms
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
- Sin PVC : Sí
