Especificaciones
Principal

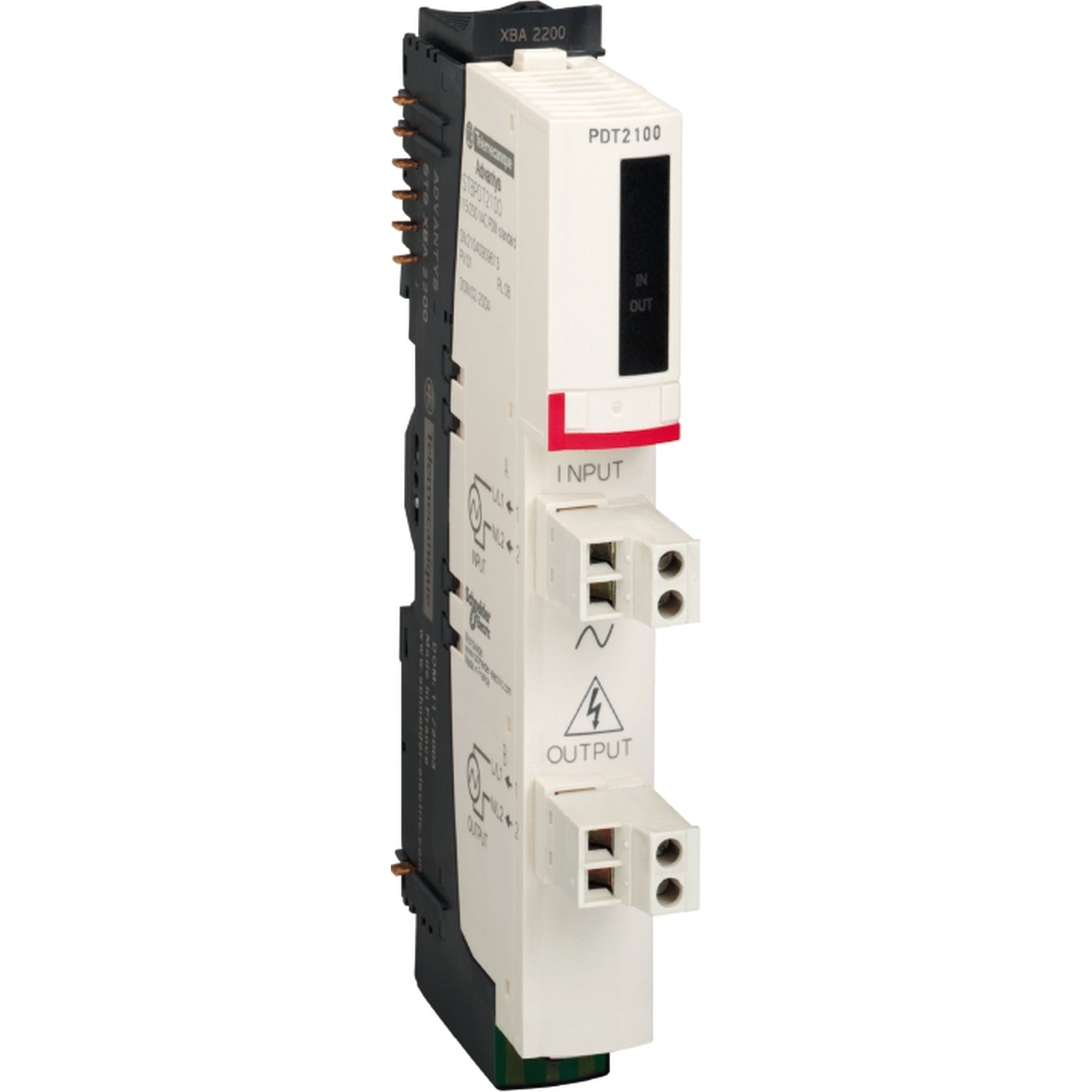

- Gama de producto : Modicon STB distributed I/O solution
- Tipo de producto : Kit de distribución de alimentación estándar
Complementario
- Composición del kit :
- Módulo STBPDT2100
- Base STBXBA2200
- STBXTS2130, conectores tipo resorte
- STBXTS1130, conectores tipo tornillo
- Tensión de alimentación [Us] : 115...230 V
- Tipo de circuito de alimentación : AC
- Frecuencia de alimentación : 50...60 Hz
- Corriente de salida fuente de alimentación
- 0…10 A en 30 °C - circuito de salida
- 0…2.5 A en 60 °C - circuito de entrada
- 0…5 A en 30 °C - circuito de entrada
- 0…5 A en 60 °C - circuito de salida
- Rango de tensiones : 85...265 VAC bus actuador./detector
- Retraso intercambio caliente : Intercambio caliente ilegal
- Tipo de protección :
- Protección de sobreintensidad integrada, 10 A tiem-ret fusi para circuito de salida
- Protección de sobreintensidad integrada, 5 A tiem-ret fusi para circuito de entrada
- Corriente permitida : 30 A dur. 2 minutos terminal de tierra
- Tensión umbral de detección :
- <50 V +/-5 CA IN/OUT LED no encendido
- > 70 V +/-5 CA IN/OUT LED encendido
- Compatibilidad del producto : Base de montaje STBXBA2200
- Marcado : CE
- Categoría de sobretensión : III
- LED de estado :
- Fuente de alimentación de bus de accionador(OUT), estado 1 1 LED - verde
- Fuente de alimentación de bus de sensor (IN), estado 1 1 LED - verde
- Profundidad : 65.1 mm
- Altura : 18.4 mm
- Anchura : 125 mm
- Peso del producto : 0.129 kg
Entorno
- Normas :
- IEC 61131-2: 2003
- FM Classe 1 divisão 2, grupos A, B, C e D T4A com 70
- Certificaciones de producto :
- CSA
- NF
- UL
- Grado de contaminación : 2
- Altitud máxima de funcionamiento : <= 2000 m
- Grado de protección IP : IP20
- Temperatura ambiente de funcionamiento : 0…60 °C - sin
- Temperatura ambiente de almacenamiento : -40...85 °C
- Humedad relativa : 95 % en 60 °C sin condensación
- Resistencia a las vibraciones :
- 3 gn en 58…150 Hz en carril simétrico DIN de 35 x 7,5 mm
- 5 gn en 58…150 Hz en carril simétrico DIN de 35 x 15 mm
- +/-0.35 mm en 10…58 Hz
- Resistencia a los choques : 30 gn para 11 ms
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
