Especificaciones
Principal

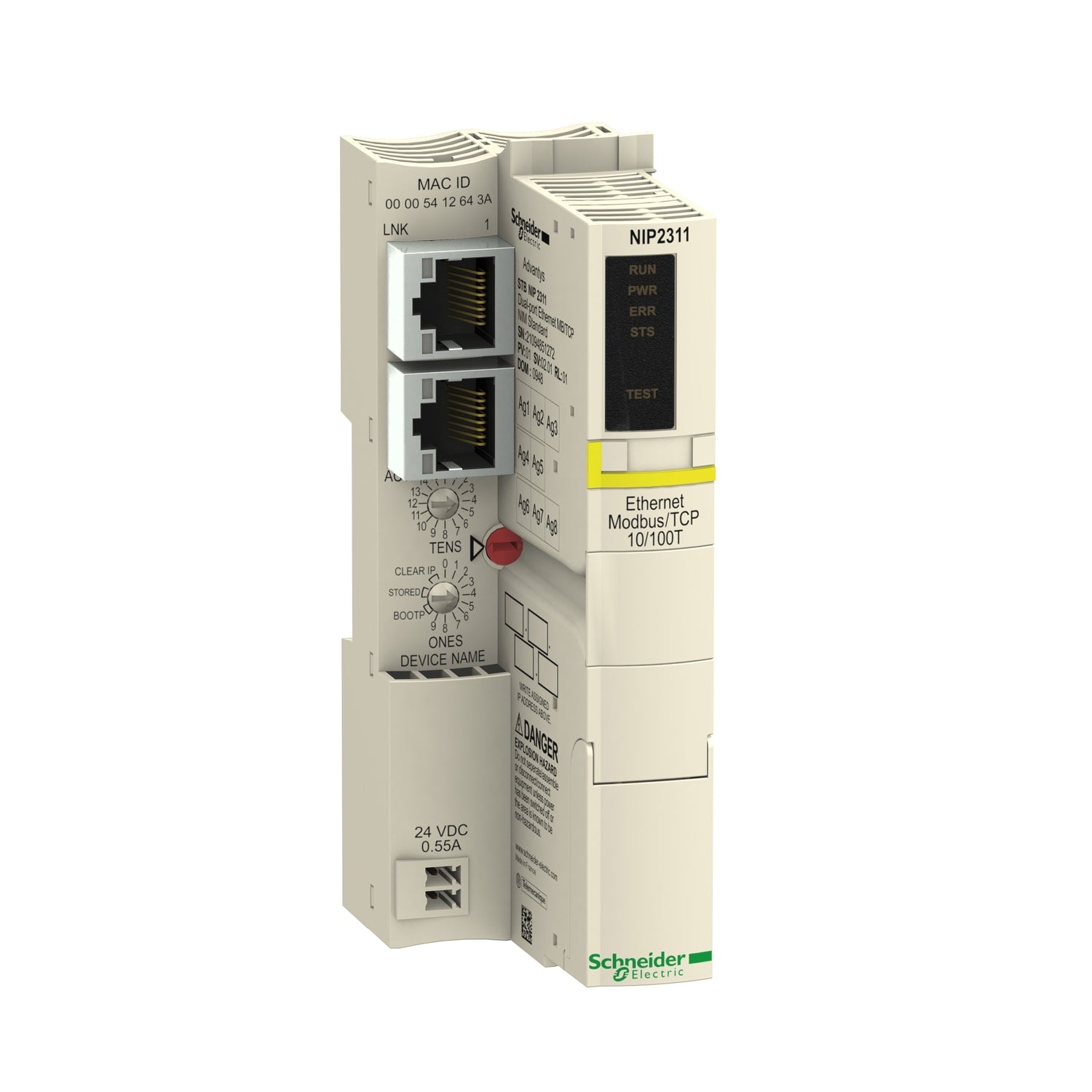

- Gama de producto : Modicon STB distributed I/O solution
- Tipo de producto : Módulo estándar de interfaz de red
- Tipo de conexión integrada :
- TCP/IP Modbus Ethernet acorde a IEEE 802.3 2 female RJ45 ((*)) par trançado duplamente blindado
via Ethernet - tipo de cable: red - TCP/IP Modbus Ethernet acorde a IEEE 802.3 HE-13 - tipo de cable: RS232 port
- TCP/IP Modbus Ethernet acorde a IEEE 802.3 8-way female ((*)) - tipo de cable: RS232 port
- Puerto Ethernet : 10BASE-T/100BASE-T
- Modo intercambio : Dúplex med. o tot.
- Número de segmentos : 1 primario, máximo 6 extensiones
- Velocidad de transmisión :
- 10/100 Mbit/s para long bus de 0…100 m por segmento
- Tipo de estructura :
- LAN industrial
- Rede Ethernet Modbus TCP/IP
Complementario
- Número de módulo de E/S direccionable : 0…32 por isla
- Servicio de comunicación :
- SNMP agent
- Mensajería TCP/IP Modbus
- Web incorporada
- BootP/DHCP protocol
- Tensión de alimentación nominal [Us] : 24 VDC
- Tipo fuente de alimentación : SELV
- Corriente máxima : 700 A
- Límites tensión alimentación : 19.2…30 V
- Corriente de entrada : 550 mA para circuito suministro
- Corriente de salida nominal :
- 0.575 A en 60…70 °C
- 1.2 A
- Tensión de salida :
- 5.25 VDC (tolerancia: +/- 0.21 %) para bus lógico
- Marcado : CE
- Categoría de sobretensión : II
- LED de estado :
- ACT - 1 LED
- Estado isla (RUN) - 1 LED
- Error de módulo (ERR) - 1 LED
- MS - 1 LED
- NS - 1 LED
- Fuente de aliment. (PWR) - 1 LED
- Profundidad : 70 mm
- Altura : 128.3 mm
- Anchura : 40.5 mm
- Peso del producto : 0.145 kg
Entorno
- Normas :
- IEC 61131-2: 2003
- FM Classe 1 divisão 2, grupos A, B, C e D T4A com 70
- Certificaciones de producto :
- UL
- ODVA
- C-Tick
- ATEX Cat 3G
- CSA
- Grado de contaminación : 2
- Altitud máxima de funcionamiento : <= 2000 m
- Grado de protección IP : IP20
- Temperatura ambiente de funcionamiento :
- 0…60 °C - sin
- -25…70 °C - con factor de desclasificación de la capacidad
- Temperatura ambiente de almacenamiento : -40...85 °C
- Humedad relativa : 95 % en 60 °C sin condensación
- Resistencia a las vibraciones :
- 3 gn en 58…150 Hz en carril simétrico DIN de 35 x 7,5 mm
- 5 gn en 58…150 Hz en carril simétrico DIN de 35 x 15 mm
- +/-0.35 mm en 10…58 Hz
- Resistencia a los choques : 30 gn para 11 ms
Sostenibilidad
- Sin mercurio : Sí
