Descripción

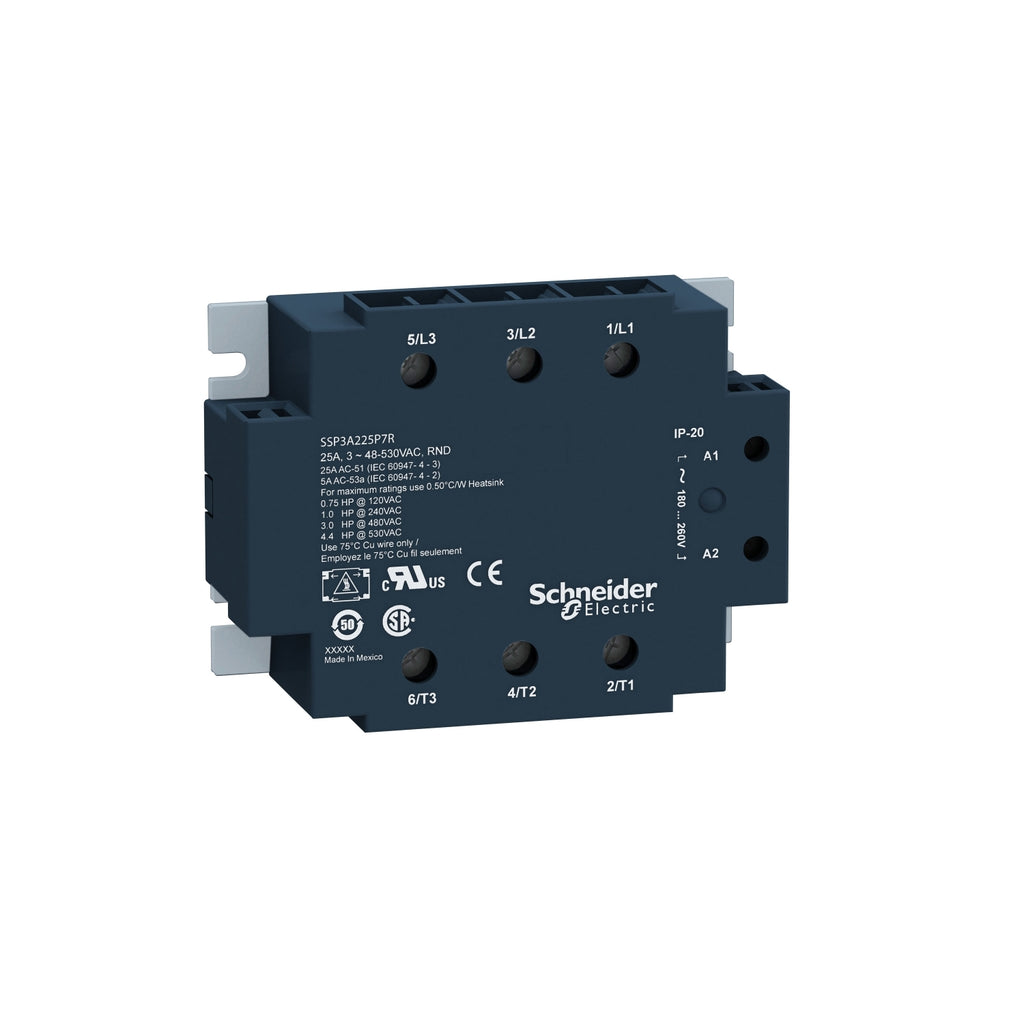

Relés de estado sólido que proporcionan una solución completa, compacta e innovadora para todo tipo de aplicaciones con control de interfaz y conmutación de carga. Estos relés proporcionan la mejor solución para aplicaciones de horno de empaque, plástico moldeado, textil y calefacción, HVAC, edificios y hospitales.
Los relés SSP están integrados con un circuito amortiguador R-C y TVS (Supresión de voltaje transitorio). La gama SSP ofrece carcasa IP20 y está protegida contra picos transitorio. Están disponibles con conmutación de voltaje cero para carga resistiva y conmutación aleatoria para aplicaciones de carga inductiva
Beneficios
- Fácil de seleccionar
- Fácil de instalar
- Fácil de reemplazar
- Total protección de la instalación
- Diseño compacto
- Ilimitada vida útil
- Conmutación de alta frecuencia
- Conmutación silenciosa y confiable
- Resistente a choques , vibraciones y contaminación
- Respeta el medio ambiente
- Ahorra espacio en el tablero
Especificaciones
Principal
- Gama : Zelio Relay
- Tipo de producto : Relé de estado sólido
- Parche térmico : Sí
- Nombre corto del dispositivo : SPP1
- Soporte de montaje : Panel
- Numero de fases : 3 fases
- Contacts type and conifguration : 3 NA
- Corriente nominal [In] : 50 A
- Tipo de salida estado sólido : Zero voltage switching
Complementario
- Tipo de control : Sin botón de prueba
- Tensión del circuito de control [Uc] : 180...280 VAC
- Tensión mínima de conmutación : 180 VAC turn-on
- Tensión máxima de conmutación : 10 VAC turn-off
- Tiempo respuesta :
- 20ms - turn-off
- 30ms - turn-on
- Input current : 7...20 mA
- Voltaje de salida : 48...530 VAC
- Corriente de carga : 0,1…25 A
- Transient overvoltage : 1200 V
- Corriente de sobretensión :
- 275 A para 20 ms
- 300 A para 16.6 ms
- 85 A para 1 s
- Máximo I²t para fusibles :
- 370 A².s para 8.33 ms a 60 Hz
- 380 A².s para 10 ms a 50 Hz
- 1 contacto de puerta : 3 mA off-state
- Maximum voltage drop : <1,35 V on-state
- DV/Dt : 500 V/µs off-state at máximo voltage
- Power factor : 0,5 con carga máxima
- Motor controller rating :
- 0.75 hp en <40 °C 120 VAC
- 1 hp en <40 °C 240 VAC
- 3 hp en <40 °C 480 VAC
- 4.4 hp en <40 °C 530 VAC
- Potencia del motor en kW :
- 0.56 kW en 40 °C 120 VAC
- 0.74 kW en 40 °C 240 VAC
- 2.22 kW en 40 °C 480 VAC
- 3.24 kW en 40 °C 530 VAC
- Resistencia de aislamiento : 1000 MOhm a 500 VDC
- Maximum capacitance : 8 pF para entrada/salida
- Fuerza dieléctrica : 4 kV AC para entrada/salida
- Resistencia a picos de tensión [Uimp] :
- 6 kV output to case
- 6 kV input to output
- Par de apriete :
- 0.9...1.1 N.m para entrada
- 1.7...2.2 N.m para salida
- Conexiones - terminales :
- Terminales de tornillo, estado 1 1 x 0,2...1 x 2,5 mm², - AWG 24...AWG 14 para entrada
- Terminales de tornillo, estado 1 1 x 1.5...1 x 10 mm², - AWG 16...AWG 8 para salida
- Thermal resistance : 0.24 °C/W
- LED indicator : LED verde para entrada
- Grado de protección IP : IP20
- Peso del producto : 0.24 kg
- Anchura : 101.3 mm
- Altura : 79.7 mm
- Profundidad : 35.4 mm
Entorno
- Resistencia a las llamas : V0 acorde a UL 94
- Temperatura ambiente de funcionamiento : -40…80 °C
- Temperatura ambiente de almacenamiento : -40...125 °C
- Grado de contaminación : 2
- Categoría de sobretensión : III
- Certificaciones de producto :
- UL
- RoHS
- REACH
- CSA
- CE
- Normas :
- IEC 62314
- IEC 60950-1
- IEC 61000
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
