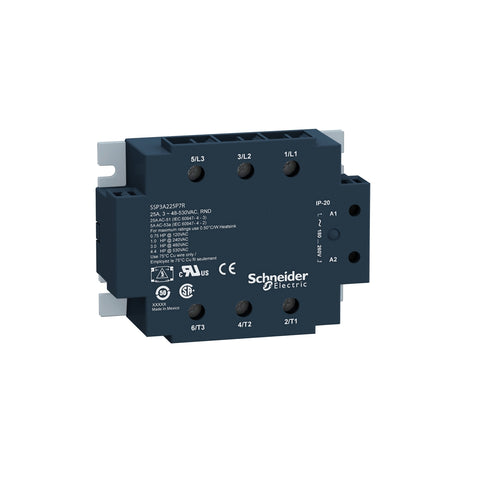

Relé de Estado Sólido Zelio Relay SSP - Trifásico - 4-32VDC - 48-530VAC - 25A - SSP3A225BDT - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Relés de estado sólido que proporcionan una solución completa, compacta e innovadora para todo tipo de aplicaciones con control de interfaz y conmutación de carga. Estos relés proporcionan la mejor solución para aplicaciones de horno de empaque, plástico moldeado, textil y calefacción, HVAC, edificios y hospitales.

Los relés SSP están integrados con un circuito amortiguador R-C y TVS (Supresión de voltaje transitorio).  La gama SSP ofrece carcasa IP20 y está protegida contra picos transitorio. Están disponibles con conmutación de voltaje cero para carga resistiva y conmutación aleatoria para aplicaciones de carga inductiva

Beneficios

  1. Fácil de seleccionar
  2. Fácil de instalar
  3. Fácil de reemplazar
  4. Total protección de la instalación
  5. Diseño compacto
  6. Ilimitada vida útil
  7. Conmutación de alta frecuencia
  8. Conmutación silenciosa y confiable
  9. Resistente a choques , vibraciones y contaminación
  10. Respeta el medio ambiente
  11. Ahorra espacio en el tablero

Especificaciones

Principal

  • Gama : Zelio Relay
  • Tipo de producto : Relé de estado sólido
  • Parche térmico : Sí
  • Nombre corto del dispositivo : SPP1
  • Soporte de montaje : Panel
  • Numero de fases : 3 fases
  • Contacts type and conifguration : 3 NA
  • Corriente nominal [In] : 25 A
  • Tipo de salida estado sólido : Zero voltage switching

Complementario

  • Tipo de control : Sin botón de prueba
  • Tensión del circuito de control [Uc] : 4...32 VDC
  • Tensión mínima de conmutación : 4 VDC turn-on
  • Tensión máxima de conmutación : 1 VDC turn-off
  • Tiempo respuesta :
      • 8.33 ms - turn-off
      • 8.33 ms - turn-on
  • Input current : 24...35 mA
  • Voltaje de salida : 48...530 VAC
  • Corriente de carga : 0,1…25 A
  • Transient overvoltage : 1200 V
  • Corriente de sobretensión :
      • 275 A para 20 ms
      • 300 A para 16.6 ms
      • 85 A para 1 s
  • Máximo I²t para fusibles :
      • 370 A².s para 8.33 ms a 60 Hz
      • 380 A².s para 10 ms a 50 Hz
  • 1 contacto de puerta : 3 mA off-state
  • Maximum voltage drop : <1,35 V on-state
  • DV/Dt : 500 V/µs off-state at máximo voltage
  • Power factor : 0,5 con carga máxima
  • Motor controller rating :
      • 0.75 hp en <40 °C 120 VAC
      • 1 hp en <40 °C 240 VAC
      • 3 hp en <40 °C 480 VAC
      • 4.4 hp en <40 °C 530 VAC
  • Potencia del motor en kW :
      • 0.56 kW en 40 °C 120 VAC
      • 0.74 kW en 40 °C 240 VAC
      • 2.22 kW en 40 °C 480 VAC
      • 3.24 kW en 40 °C 530 VAC
  • Resistencia de aislamiento : 1000 MOhm a 500 VDC
  • Maximum capacitance : 8 pF para entrada/salida
  • Fuerza dieléctrica : 4 kV AC para entrada/salida
  •  Resistencia a picos de tensión [Uimp] :
      • 6 kV output to case
      • 6 kV input to output
  • Par de apriete :
      • 0.9...1.1 N.m para entrada
      • 1.7...2.2 N.m para salida
  • Conexiones - terminales :
      • Terminales de tornillo, estado 1 1 x 0,2...1 x 2,5 mm², - AWG 24...AWG 14 para entrada
      • Terminales de tornillo, estado 1 1 x 1.5...1 x 10 mm², - AWG 16...AWG 8 para salida
  • Thermal resistance : 0.24 °C/W
  • LED indicator : LED verde para entrada
  • Grado de protección IP : IP20
  • Peso del producto : 0.24 kg
  • Anchura : 101.3 mm
  • Altura : 79.7 mm
  • Profundidad : 35.4 mm

Entorno

  • Resistencia a las llamas : V0 acorde a UL 94
  • Temperatura ambiente de funcionamiento : -40…80 °C
  • Temperatura ambiente de almacenamiento : -40...125 °C
  • Grado de contaminación : 2
  • Categoría de sobretensión : III
  • Certificaciones de producto :
      • UL
      • RoHS
      • REACH
      • CSA
      • CE
  • Normas :
      • IEC 62314
      • IEC 60950-1
      • IEC 61000

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
