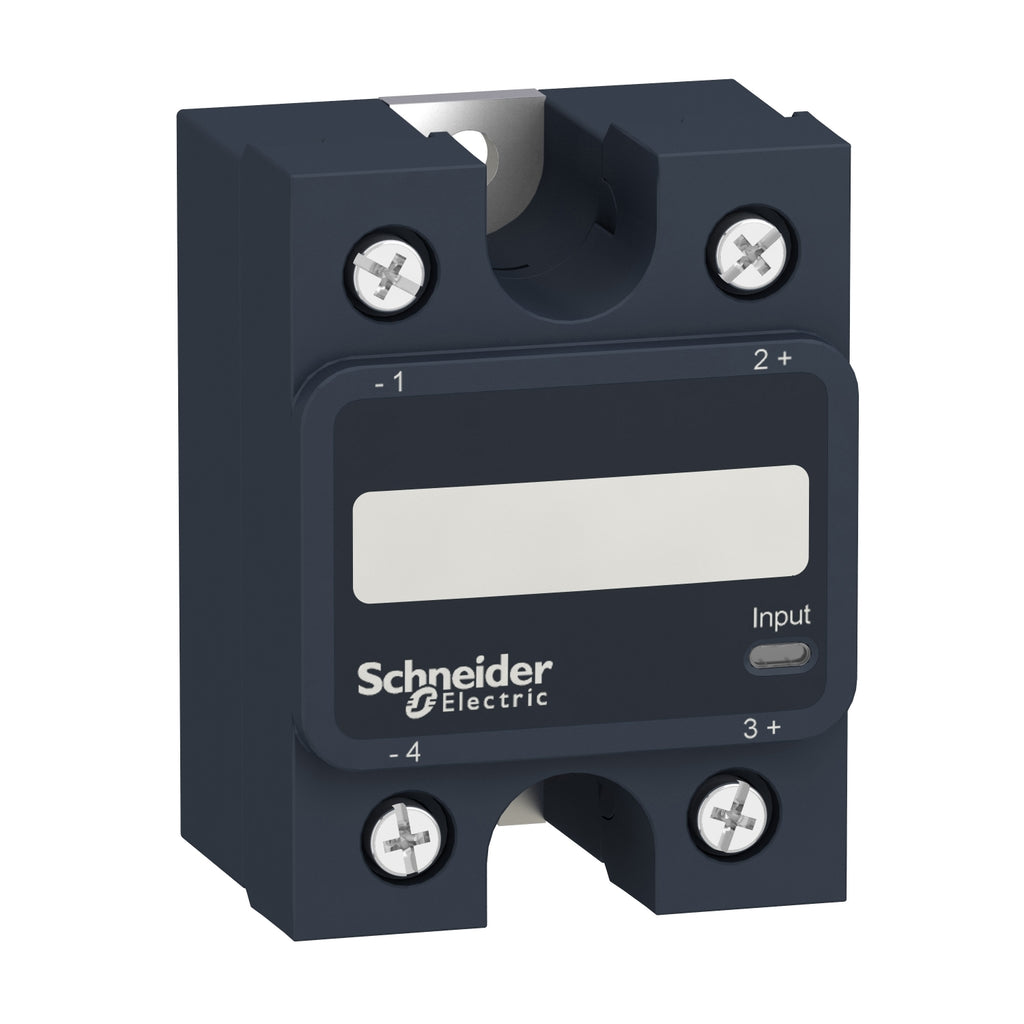

Relé de Estado Sólido Zelio Relay SSP - Monofásico - 90-280VAC - 48-660VAC - 125A - SSP1A4125M7 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Descripción

Relés de estado sólido que proporcionan una solución completa, compacta e innovadora para todo tipo de aplicaciones con control de interfaz y conmutación de carga. Estos relés proporcionan la mejor solución para aplicaciones de horno de empaque, plástico moldeado, textil y calefacción, HVAC, edificios y hospitales.

Los relés SSP están integrados con un circuito amortiguador R-C y TVS (Supresión de voltaje transitorio).  La gama SSP ofrece carcasa IP20 y está protegida contra picos transitorio. Están disponibles con conmutación de voltaje cero para carga resistiva y conmutación aleatoria para aplicaciones de carga inductiva

Beneficios

  1. Fácil de seleccionar
  2. Fácil de instalar
  3. Fácil de reemplazar
  4. Total protección de la instalación
  5. Diseño compacto
  6. Ilimitada vida útil
  7. Conmutación de alta frecuencia
  8. Conmutación silenciosa y confiable
  9. Resistente a choques , vibraciones y contaminación
  10. Respeta el medio ambiente
  11. Ahorra espacio en el tablero

Especificaciones

Principal

  • Gama : Zelio Relay
  • Tipo de producto : Relé de estado sólido
  • Nombre corto del dispositivo : SPP1
  • Soporte de montaje : Panel
  • Numero de fases : 1 fase
  • Contacts type and conifguration : 1 NA
  • Corriente nominal [In] : 125 A
  • Tipo de salida estado sólido :
      • Salida SCR
      • Zero voltage switching

Complementario

  • Tensión del circuito de control [Uc] : 90...280 VAC
  • Tensión mínima de conmutación : 90 VAC turn-on
  • Tensión máxima de conmutación : 10 VAC turn-off
  • Tiempo respuesta :
      • 30ms - turn-off
      • 30ms - turn-on
  • Input current : 5...10 mA
  • Voltaje de salida : 46...660 VAC
  • Corriente de carga : 0,15…125 A
  • Transient overvoltage : 1200 V
  • Corriente de sobretensión : 1750 A para 16.6 ms
  • Máximo I²t para fusibles :
      • 12709 A².s para 8.33 ms a 60 Hz
      • 13950 A².s para 10 ms a 50 Hz
  • Co-ordination type :
      • Tipo 1 - 80 A miniature circuit breaker (MCB)
      • Tipo 2 - 63 A miniature circuit breaker (MCB)
  • 1 contacto de puerta : 1 mA off-state
  • Maximum voltage drop : <1,15 V on-state
  • DV/Dt : 500 V/µs off-state at máximo voltage
  • Power factor : 0,5 con carga máxima
  • Motor controller rating :
      • 2 hp 120 VAC
      • 5 hp 240 VAC
      • 10 hp 480 VAC
  • Resistencia de aislamiento : 1000 MOhm a 500 VDC
  • Maximum capacitance : 8 pF para entrada/salida
  • Fuerza dieléctrica : 4 kV AC para entrada/salida
  •  Resistencia a picos de tensión [Uimp] :
      • 6 kV output to case
      • 6 kV input to output
  • Par de apriete :
      • 1.5...1.7 N.m para entrada
      • 2...2.2 N.m para salida
  • Conexiones - terminales :
      • Terminales de tornillo 0.2...3.3 mm² , AWG 24...AWG 12 - con extremidad de cable para entrada
      • Terminales de tornillo 0.5...5.26 mm² , AWG 20...AWG 10 - con extremidad de cable para salida
      • Terminales de tornillo 0.2...3.3 mm² , AWG 24...AWG 12 - sin extremidad de cable para entrada
      • Terminales de tornillo 0.5...8.26 mm² , AWG 20...AWG 8 - sin extremidad de cable para salida
      • Conectores de etiqueta de tipo derivado 9.2 x 4 mm para entrada
      • Terminales cerrados 9.2 x 4 mm para entrada
      • Conectores de etiqueta de tipo derivado 11.7 x 4.5 mm para salida
      • Terminales cerrados 11.7 x 4.5 mm para salida
  • Thermal resistance : 0.22 °C/W - junction to case
  • LED indicator : LED verde para entrada
  • Grado de protección IP : IP20
  • Fiabilidad de la función de seguridad :
      • MTTFd = 1875.9 years
      • B10d = 1731395
  • Peso del producto : 89,2 g

Entorno

  • Temperatura ambiente de funcionamiento : -40…80 °C
  • Temperatura ambiente de almacenamiento : -40...125 °C
  • Grado de contaminación : 2
  • Categoría de sobretensión : III
  • Certificaciones de producto :
      • EAC
      • REACh
      • CE
      • RoHS
      • UL
      • CSA
  • Normas :
      • UL 508
      • EN/IEC 60950-1
      • EN/IEC 62314
      • CSA C22.2 No 14-13

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
