Descripción

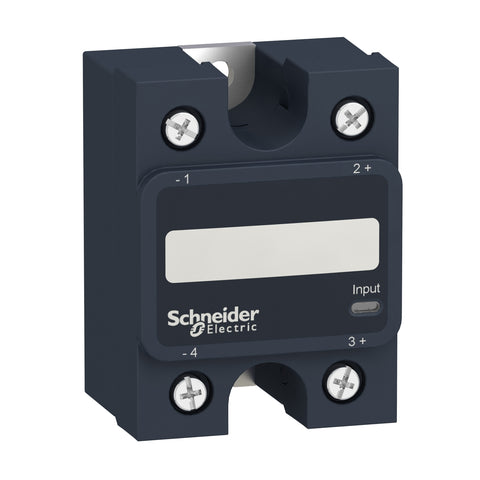

Relés de estado sólido que proporcionan una solución completa, compacta e innovadora para todo tipo de aplicaciones con control de interfaz y conmutación de carga. Estos relés proporcionan la mejor solución para aplicaciones de horno de empaque, plástico moldeado, textil y calefacción, HVAC, edificios y hospitales.
Los relés SSP están integrados con un circuito amortiguador R-C y TVS (Supresión de voltaje transitorio). La gama SSP ofrece carcasa IP20 y está protegida contra picos transitorio. Están disponibles con conmutación de voltaje cero para carga resistiva y conmutación aleatoria para aplicaciones de carga inductiva
Beneficios
- Fácil de seleccionar
- Fácil de instalar
- Fácil de reemplazar
- Total protección de la instalación
- Diseño compacto
- Ilimitada vida útil
- Conmutación de alta frecuencia
- Conmutación silenciosa y confiable
- Resistente a choques , vibraciones y contaminación
- Respeta el medio ambiente
- Ahorra espacio en el tablero
Especificaciones
Principal
- Gama : Zelio Relay
- Tipo de producto : Relé de estado sólido
- Nombre corto del dispositivo : SPP1
- Soporte de montaje : Panel
- Numero de fases : 1 fase
- Contacts type and conifguration : 1 NA
- Corriente nominal [In] : 25 A
- Tipo de salida estado sólido :
- Salida SCR
- Zero voltage switching
Complementario
- Tensión del circuito de control [Uc] : 3...32 VDC
- Tensión mínima de conmutación : 3 VDC turn-on
- Tensión máxima de conmutación : 1 VDC turn-off
- Tiempo respuesta :
- 0.5 cycle turn-off
- 0.5 cycle turn-on
- Input current : 10 mA a 12 VDC
- Voltaje de salida : 24...300 VAC
- Corriente de carga : 0,15…25 A
- Transient overvoltage : 600 V
- Corriente de sobretensión : 250 A para 16.6 ms
- Máximo I²t para fusibles :
- 259 A².s para 8.33 ms a 60 Hz
- 285 A².s para 10 ms a 50 Hz
- Co-ordination type :
- Tipo 1 - 25 A miniature circuit breaker (MCB)
- Tipo 2 - 20 A miniature circuit breaker (MCB)
- 1 contacto de puerta : 1 mA off-state
- Maximum voltage drop : <1,15 V on-state
- DV/Dt : 500 V/µs off-state at máximo voltage
- Power factor : 0,5 con carga máxima
- Motor controller rating :
- 0.5 hp 120 VAC
- 1 hp 240 VAC
- Resistencia de aislamiento : 1000 MOhm a 500 VDC
- Maximum capacitance : 10 pF para entrada/salida
- Fuerza dieléctrica : 4 kV AC para entrada/salida
- Resistencia a picos de tensión [Uimp] :
- 6 kV output to case
- 6 kV input to output
- Par de apriete :
- 1.5...1.7 N.m para entrada
- 2...2.2 N.m para salida
- Conexiones - terminales :
- Terminales de tornillo 0.2...3.3 mm² , AWG 24...AWG 12 - con extremidad de cable para entrada
- Terminales de tornillo 0.5...5.26 mm² , AWG 20...AWG 10 - con extremidad de cable para salida
- Terminales de tornillo 0.2...3.3 mm² , AWG 24...AWG 12 - sin extremidad de cable para entrada
- Terminales de tornillo 0.5...8.26 mm² , AWG 20...AWG 8 - sin extremidad de cable para salida
- Conectores de etiqueta de tipo derivado 9.2 x 4 mm para entrada
- Terminales cerrados 9.2 x 4 mm para entrada
- Conectores de etiqueta de tipo derivado 11.7 x 4.5 mm para salida
- Terminales cerrados 11.7 x 4.5 mm para salida
- Thermal resistance : 0.8 °C/W - junction to case
- LED indicator : LED verde para entrada
- Grado de protección IP : IP20
- Fiabilidad de la función de seguridad :
- MTTFd = 1875.9 years
- B10d = 1731395
- Peso del producto : 89,2 g
Entorno
- Temperatura ambiente de funcionamiento : -40…80 °C
- Temperatura ambiente de almacenamiento : -40...125 °C
- Grado de contaminación : 2
- Categoría de sobretensión : III
- Certificaciones de producto :
- EAC
- REACh
- CE
- RoHS
- UL
- CSA
- Normas :
- UL 508
- EN/IEC 60950-1
- EN/IEC 62314
- CSA C22.2 No 14-13
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
