Descripción

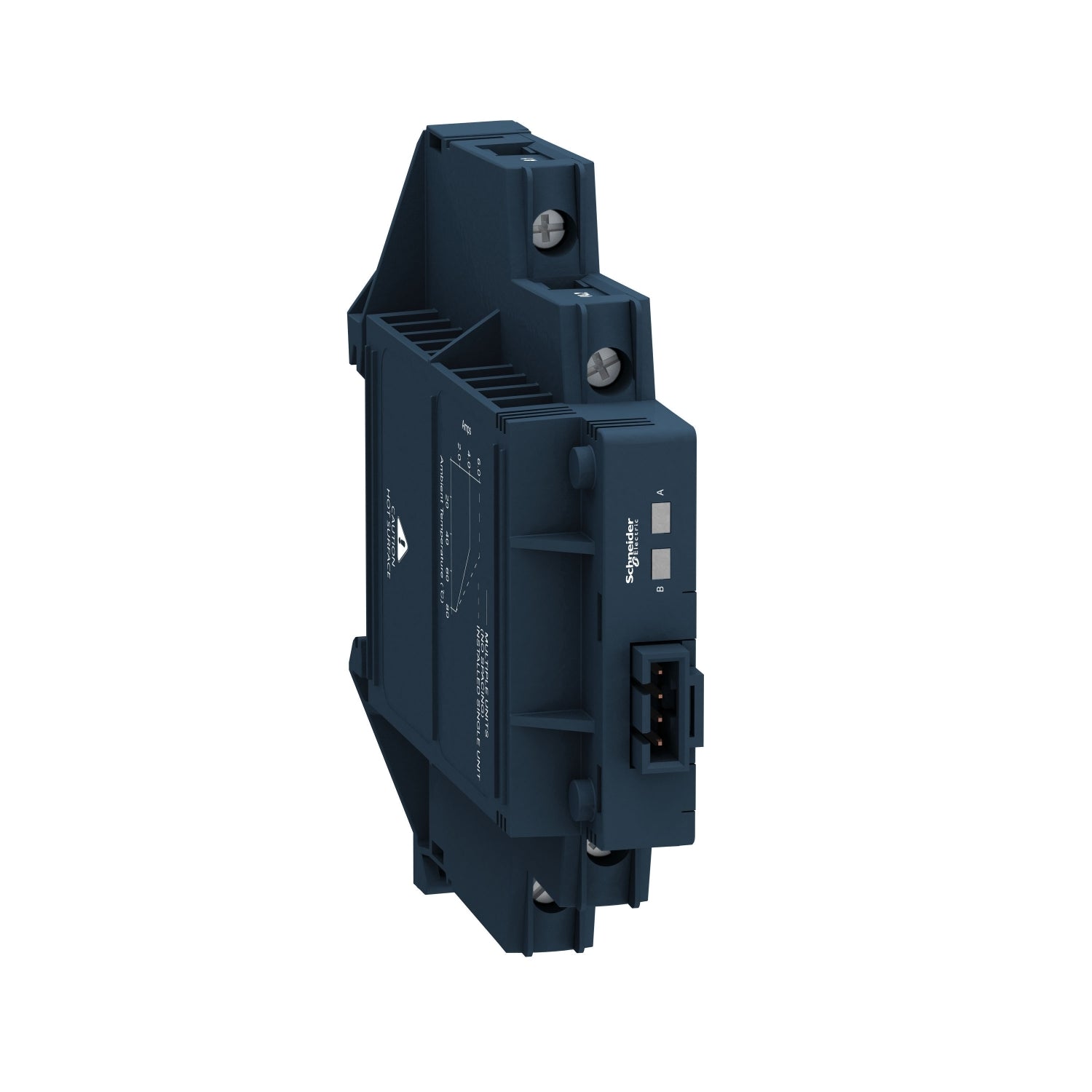

Los relés SSM cuentan con un diseño compacto que ahorra espacio en tableros y máquinas. Proporcionan máxima flexibilidad y cumplen las normas más exigentes. Su carcasa con protección IP20 y disipador de calor integrado ofrece operaciones seguras. Montaje en riel DIN está preparada para su uso con salidas de AC y DC y permite un montaje fácil y listo para ser utilizado. Están disponibles con conmutación de voltaje cero para carga resistiva y conmutación aleatoria para aplicaciones de carga inductiva
Relés de estado sólido que proporcionan una solución completa, compacta e innovadora para todo tipo de aplicaciones con control de interfaz y conmutación de carga. Estos relés proporcionan la mejor solución para aplicaciones de horno de empaque, plástico moldeado, textil y calefacción, HVAC.
Conmutación silenciosa lo hace ideal para aplicaciones en edificios y hospitales.
Beneficios
- Fácil de seleccionar
- Fácil de instalar
- Fácil de reemplazar
- Total protección de la instalación
- Diseño compacto
- Ilimitada vida útil
- Conmutación de alta frecuencia
- Conmutación silenciosa y confiable
- Resistente a choques, vibraciones y contaminación
- Respeta el medio ambiente
- Ahorra espacio en el tablero
Especificaciones
Principal
- Gama de producto : Zelio Relay
- Tipo de producto : Relé de estado sólido
- Nombre corto del dispositivo : SSM
- Número de canales : 2
- Número de fases : 2
Complementario
- Tipo de montaje : Carril DIN simétrico
- Corriente nominal [In] : 6 A
- Tensión de salida : 24...280 VAC
- Tensión del circuito de control [Uc] : 4...32 VDC
- Contacts type and configuration : 2 NA
- Par de apriete :
- 0.5...0.8 N.m para entrada
- 0.5...0.8 N.m para salida
- Conexiones - terminales :
- Terminales de tornillo - 1 x 0.3...1 x 1.5 mm² - AWG 22...AWG 16 - para entrada
- Terminales de tornillo - 1 x 0.3...1 x 2.5 mm² - AWG 22...AWG 14 - para salida
- Maximum capacitance : 10 pF para entrada/salida
- Resistencia de aislamiento : 1000 MOhm en 500 VDC
- Señalizaciones en local : Estado entrada - LED - verde
- Tensión mínima de conmutación : 4 VDC turn-on
- Tensión máxima de conmutación : 1 VDC turn-off
- Input current : 14…16.87 mA
- Tipo de salida estado sólido :
- Salida SCR
- Zero voltage switching
- Corriente de carga : 0.15…6 A
- Transient overvoltage : 600 V
- Corriente de sobretensión :
- 715 A para 16.6 ms
- 750 A para 20 ms
- Maximum voltage drop : <1.3 V on-state
- Potencia del motor en HP : 0.16 hp en <40 °C 240 VAC
- Máximo I²t para fusible :
- 2560 A².s para 10 ms en 50 Hz
- p2330 A².s para 8.33 ms en 60 Hz
- 1 contacto de puerta : 0.1 mA off-state
- DV/Dt : 500 V/µs off-state at máximo voltage
- Tiempo respuesta :
- 0.5 cycle - turn-on
- 0.5 cycle - turn-off
- Power factor : 0.5 - con carga máxima
- Categoría de sobretensión : III
- Anchura : 18 mm
- Altura : 90.3 mm
- Profundidad : 84.4 mm
- Peso del producto : 0.09 kg
Entorno
- Resistencia a las llamas : V0 acorde a UL 94
- Fuerza dieléctrica : 2.5 kV AC para entrada/salida
- Grado de contaminación : 2
- Normas :
- IEC 61000
- IEC 60950
- IEC 62314
- Certificaciones de producto :
- REACH
- CSA
- UL
- Marcado : CE
- Grado de protección IP : IP20
- Temperatura ambiente de funcionamiento : -30...80 °C
- Temperatura ambiente de almacenamiento : -30...100 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
